試驗?zāi)康?
1．熟悉沖擊電壓發生器的線路、元件和結構。
2．掌握沖擊電壓發生器的操作方法和同步調節。
3．掌握用球隙測量沖擊電壓的方法。
4．掌握數字示波器的使用方法。
試驗內容
1．測量沖擊電壓波形并與理論計算值比較。
2．測量沖擊電壓發生器的效率并與計算值比較。
試驗裝置及接線圖

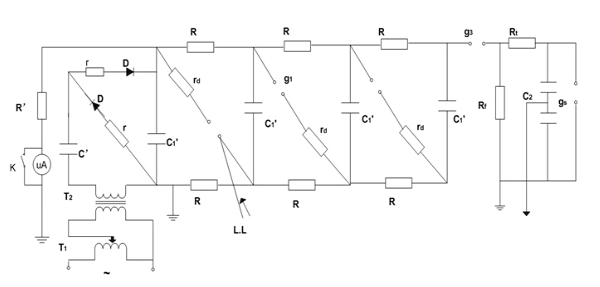

沖擊電壓發生器接線原理圖如下圖：
圖中：
T：高壓試驗變壓器AT：調壓器
R’：測量用電阻C’：倍壓回路電容
D：高壓硅堆r：充電回路保護電阻
C1’：主電容R：充電電阻
g0：點火球隙g1、g2：中間球隙
g3：隔離球隙rd：阻尼電阻
Rf：波頭電阻Rt：波尾電阻
C2：負荷電容gs：測量球隙
