干式試驗變壓器的直流電阻是預防性試驗規范中明確要求檢查的內容，其目的是檢查繞組質量和繞組回路的完整性，預防在運輸和安裝過程中導致繞組導線斷裂、接頭開焊、接觸不良、匝間短路的舉措。
試驗要求
對10kv系統中干式變壓器的直流電阻測量應選用具有放電功能的直流電阻測試儀進行校驗。
1.試驗設備（推薦）

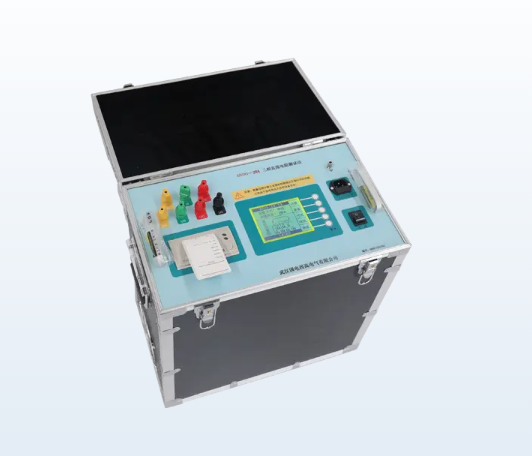

10A直流電阻測試儀；（自動溫度換算，自動放電）
2.試驗周期
六年一次或者春檢、年檢和必要性的檢查；
3.試驗要求
3.1相間誤差不大于平均值的4%，
3.2線間誤差不大于平均值的2%；
3.3與往年數據對比，相同部位測得值比較，變化不大于2%；
電阻換算公式
直流電阻取20攝氏度的電阻值，實際使用中，不同溫度下電阻值按下式換算：
電阻R2＝R1（T+t2）/（T+t1）
式中R1、R2分別為在溫度t1、t2下的電阻值，T為電阻溫度常數，銅導線取235為計算值。
