電壓互感器的勵磁特性曲線介紹

　　勵磁特性也叫伏安特性，是反應U和I之間的關系曲線，電壓互感器勵磁特性是把PT一次繞組末端出線端子接地其他繞組均開路的情況下，在二次繞組施加電壓U，測量出相應的勵磁電流I，U和I之間的關系就是電壓互感器勵磁特性，以U為橫坐標I為縱坐標繪制曲線即為電壓互感器勵磁特性曲線。

　　測量方法

　　1．1接線方式

　　電壓互感器進行勵磁特性測量和勵磁曲線測量時，電壓互感器一次繞組和二次繞組以及其它輔助繞組開路，非加壓繞組高壓尾接地，特別是分級絕緣電壓互感器一次繞組尾端更應該注意接地，鐵芯及外殼接地，二次繞組加壓。

　　1．2測量儀器

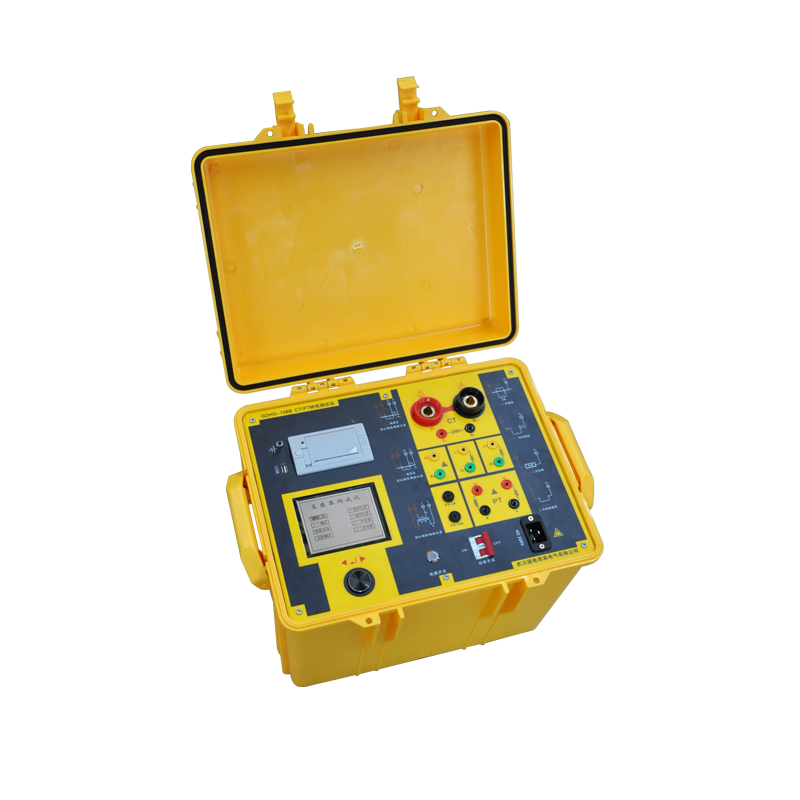

　　GDHG-106B型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面。可輕松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。

　　勵磁曲線應符合下列標準

　　（1）勵磁曲線測量點為額定電壓的20%，50%，80%，100%，120%，對于中性點直接接地的TV，電壓等級為35kv以下的電壓互感器（TV）最高測量點為190%，電壓等級為66kv以上的TV，測量點最高為150%；

　　（2）額定電壓測量點（100%）時，勵磁電流不得大于出廠試驗報告的30%，同批次，同型號勵磁電流不得相差30%。
