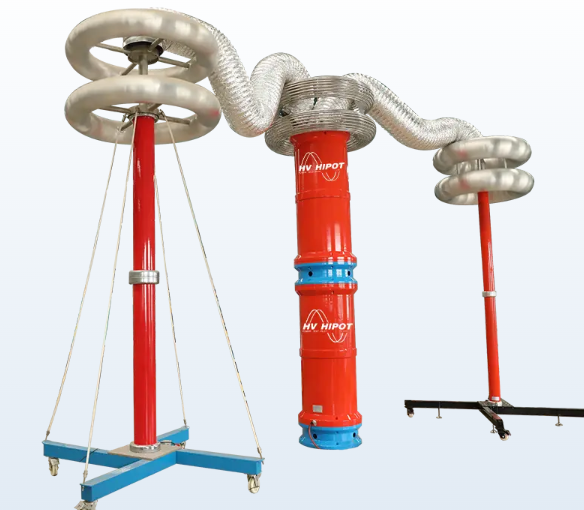

串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
LCR串聯電路電流I隨著f變化曲線擴展：任意一個正弦量y=Asin(wtj0）的相位為(wtj0），兩個同頻率正弦量的相位差（與時間t無關）。其中ω為角頻率ω=2πfZ=√R2(ωL-1/ωC)2I=U/Z當U，R,L,C為固定值時，I隨f的變化情況如圖，當電源頻率為f0時，I為最大值。
感抗XL=ωL。
容抗XC=1/ωC。
其中ω為角頻率ω=2πf
Z=√R2+(ωL-1/ωC)2
I=U/Z
當U，R,L,C為固定值時，I隨f的變化情況如圖，當電源頻率為f0時，I為最大值。此時Z為最小值，ωL=1/ωC，此時成為串聯諧振，f0為諧振頻率。若L=100uH，C=0.1uF。計算f=1/2π√LC=1/2*3.14√100*10-6*0.1*10-6。
