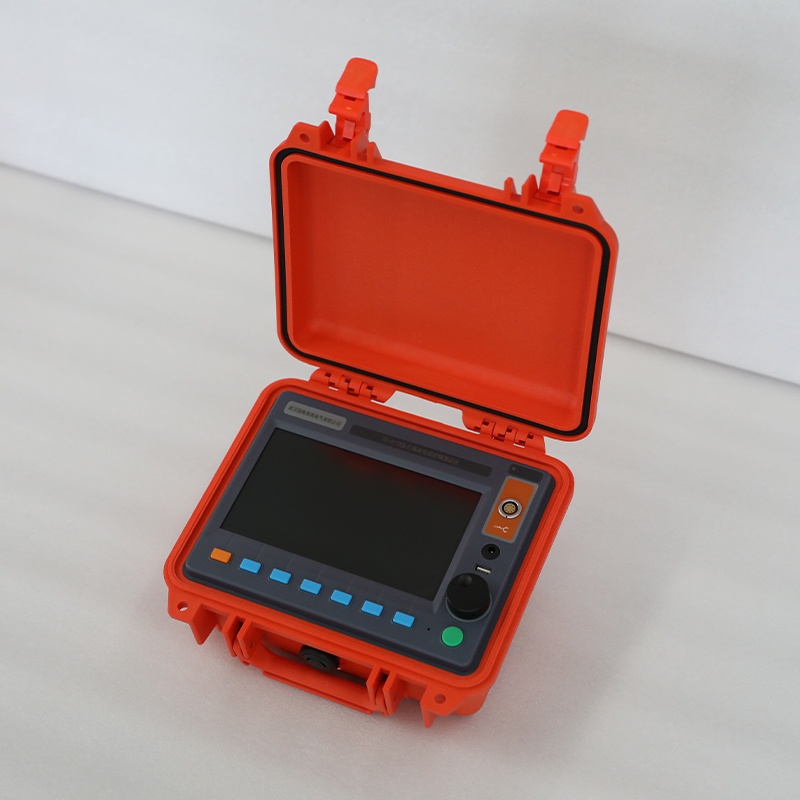

GD-4133多次脈沖電纜故障測試儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
低壓脈沖方式可以獨立使用；在脈沖電流方式下需要和高壓信號發生器配合使用；在多次脈沖方式下還須和電纜測試多次脈沖耦合器配合；在測距完成后須使用數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
|
工作模式 |
低壓脈沖、脈沖電流、多次脈沖 |
|
信號增益調節范圍 |
70dB |
|
低壓脈沖發射電壓
|
30V
|
|
測量誤差
|
±（0.5%×L+1m）,L≥20m
|
|
低壓脈沖發射脈沖寬度
|
40ns~20.5us
|
|
最高分辨率
|
0.1m
|
|
最大采樣頻率
|
400MHz 實時采樣
|
|
最大測距范圍
|
100km
|
|
波速設定范圍
|
100m/us~300m/us
|
|
測距盲區
|
2m
|
|
波形保存數量
|
100條
|
|
通訊接口
|
USB, 藍牙 ( 選配 )
|
|
電源
|
鋰離子電池組，標稱電壓 7.4V,6000mAh
|
|
電池供電時間
|
使用充滿電的聚合物鋰離子電池，可以連續使用 10 小時以上 ( 隨著電池的老化，連續使用時間會相應縮短 ) 。
|
|
充電器
|
輸入 AC220V ， 50Hz ，充電電流 2A ，充電時間 6 小時
|
|
體積
|
274×218×81mm
|
|
質量
|
主機 2.6kg
|
|
使用條件 |
1)溫度：-10℃～+40℃；
2)濕度：5％～90％RH（25℃）； 3)海拔：h<4500m |
