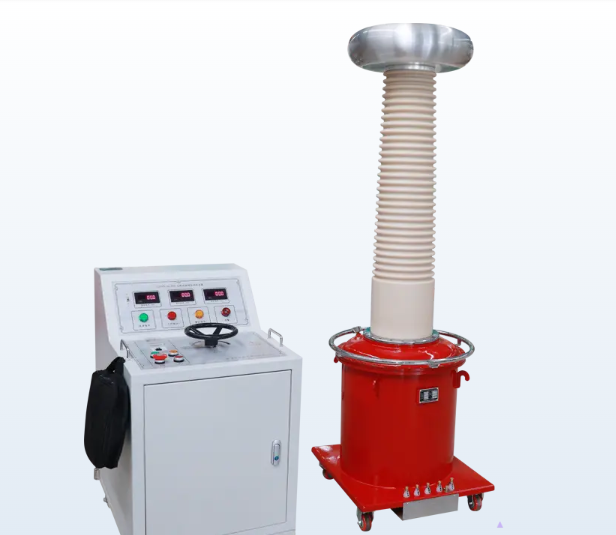

工頻耐壓試驗裝置是根據國家電力行業標準而設計的工頻耐壓試驗設備。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

　　下面，讓我們了解一下試驗裝置的容量選擇吧！

　　標稱工頻耐壓試驗裝置容量Pn的確定公式：Pn=KVn2ωCt×10-9

　　式中：Pn----標稱容量（kVA）

　　Vn-----額定輸出高壓的有效值（kV）

　　K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

　　Ct------被試品的電容量（PF）

　　ω----角頻率，ω=2πf，f-----試驗電源的頻率

　　注：被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

　　簡單的橋式或懸式絕緣子幾十微法

　　簡單的分級套管100–1000PF

　　電壓互感器200–500PF

　　電力變壓器<1000kVA-1000PF

　　>1000kVA1000–10000PF

　　高壓電力電纜和油浸紙絕緣250–300PF/m

　　氣體絕緣-60PF/m

　　封閉變電站，SF6氣體絕緣100–10000PF

　　對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考：

　　Vn=50–100kVK=4

　　Vn=150–300kVK=3

　　Vn>300kVK=2

　　工頻耐壓試驗裝置用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。選我們需要選擇合適的試驗設備的容量，如果試驗設備容量不夠，或者過大，都會給現場試驗造成影響。
