國電西高GDYD-A系列是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手?？捎糜趯Ω鞣N電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
功能特點
標配7寸彩色液晶顯示器、可編程控制器PLC自動化控制。
高壓電壓、高壓電流、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片。
人機界面采用全觸控和部分鍵控操作方式，智能化工作過程，任選自動方式和手動方式。
獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，高壓曲線動態顯示，顯示直觀明了。
完善的過壓、過流保護、閃絡保護，自設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。
支持升壓速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。
具有回零檢測功能，自動回零后才可進行試驗，安全可靠。
具有8000條/3個月的本機存儲空間，提供USB接口數據導出到外部U盤。
逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
超過設定高壓和低壓電流時，自動切斷電壓輸出，降壓回零，超過閃絡保護值后，自動降壓回零保護。
軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
自動錯誤診斷，易于發現和解決問題，設備維護簡潔、維修方便。
使用條件
電源電壓：380V±10% 50HZ±1% 波形畸變率不大于5%
環境溫度：-5℃-40℃
環境濕度：≤80%RH，不結露、儀器不閃爍
海拔：≤1000m
使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況；
執行標準
DL/T474.4-2018 現場絕緣試驗實施導則:交流耐壓試驗
DL/T848.2-2018 高壓試驗裝置通用技術條件:工頻高壓試驗裝置
GB/T16927.1-2011 高電壓試驗技術：一般定義及試驗要求
主要技術指標
控制部分
低壓電壓測量范圍：0-500V 分辨率：1V
低壓電流測量范圍：0.2-1000A 分辨率：1A
高壓電壓測量范圍：AC0～50kV 分辨率：0.1KV
數字電流表測量范圍：0～5A 分辨率：0.01A
計時范圍：1S～99H
電壓精度 ≤±3%(10%~100%量程)
電流精度 ≤±3%(10%~100%量程)
智能系統：
低壓電壓測量范圍：0-450V 分辨率：0.1V
低壓電流測量范圍：0.2-1000A 分辨率：0.1A
高壓電壓測量范圍：AC0～50kV 分辨率：0.01KV
高壓電流測量范圍：AC20～5000mA 分辨率：0.01mA
計時范圍：0～999s
電壓精度 ≤±3%(10%~100%量程)
電流精度 ≤±3%(10%~100%量程)
規格尺寸：1200*1030*1250 108KG
調壓器部分：
輸入電壓：AC380V±10% 50Hz±1
輸出容量：250kVA
低壓輸出：AC 0～430V
輸出電流：581A（Max）
規格尺寸：1000*1250*1840 825.5KG
變壓器部分
輸出容量：250kVA
低壓（輸入）電壓：AC 0～400V
低壓（輸入）電流：AC 0～625A
高壓（輸出）電壓：AC0～50kV
高壓（輸出）電流：0-5000mA
測量變比：500：1 誤差：±1%
阻抗電壓：≤9%；
空載電流：≤4%；
運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行
規格尺寸：?1000*1180 745.5KG
產品細節
-

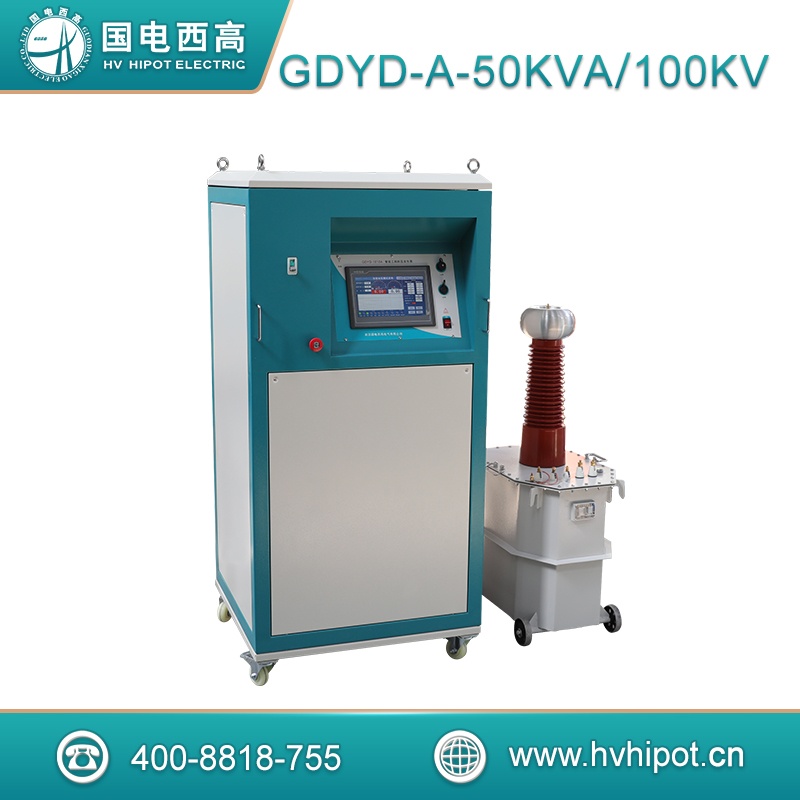

GDYD-A-50KVA100KV 智能工頻耐壓發生器
-
30kVA200kV 智能交直流耐壓試驗裝置
-

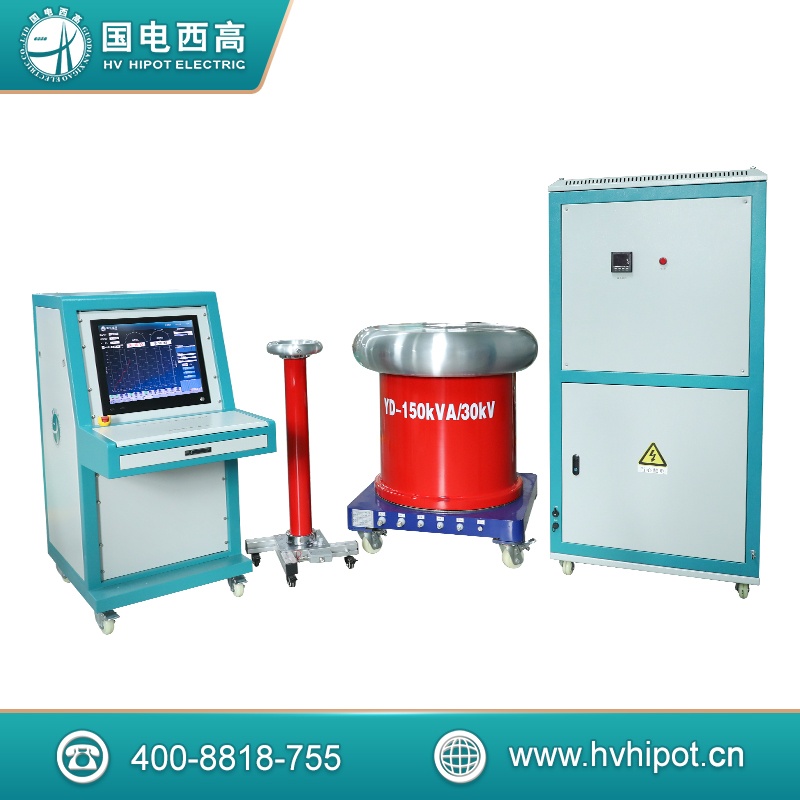

GDYD-A-150kvA30kV 智能工頻耐壓試驗裝置
-

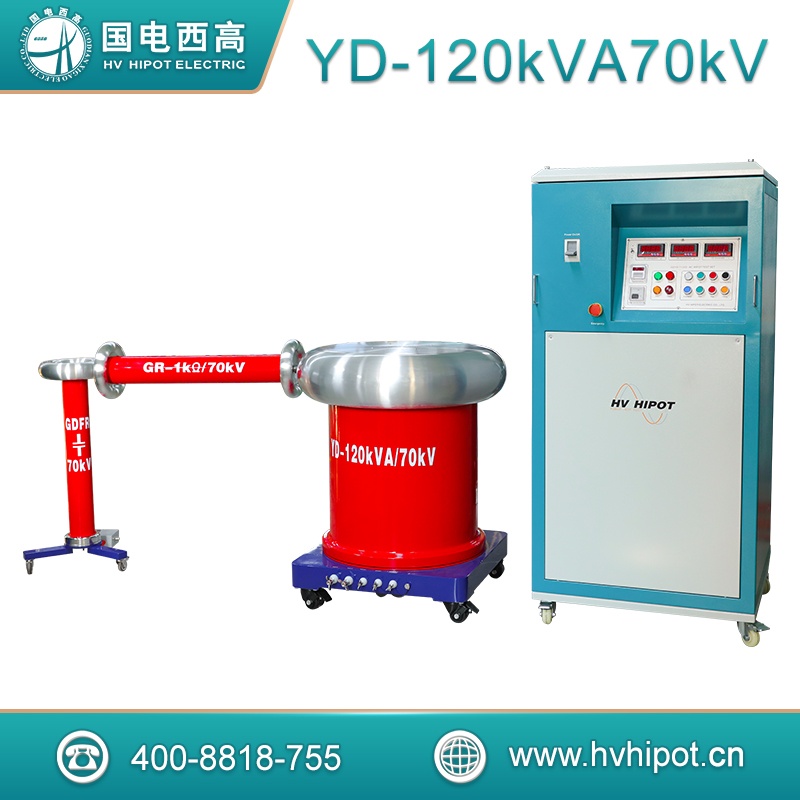

120kVA70kV 環氧筒油浸式變壓器（交流）
-

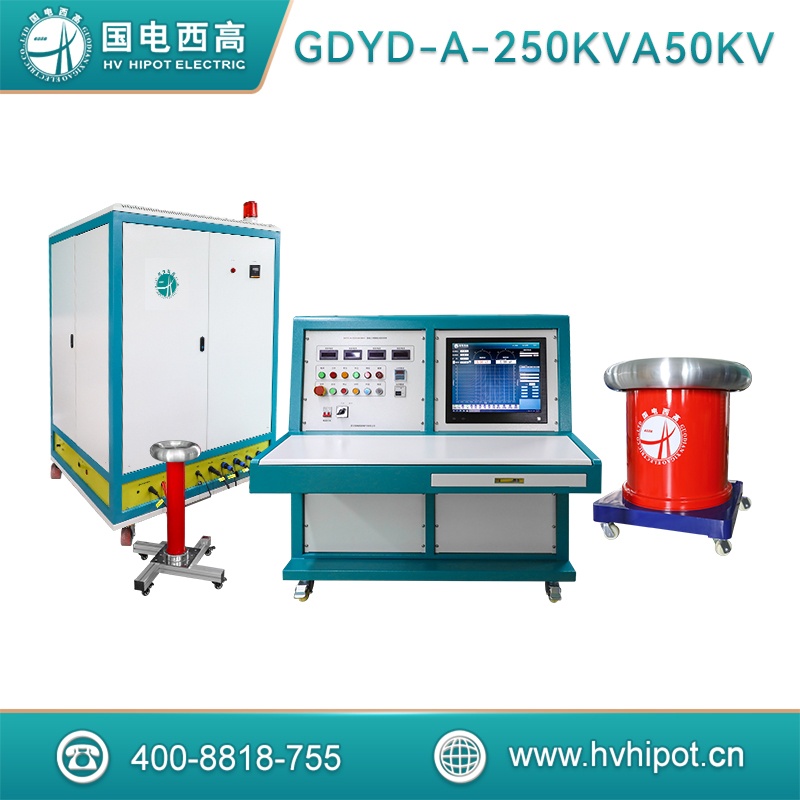

GDYD-A-250kVA50kV 智能工頻耐壓試驗系統
-

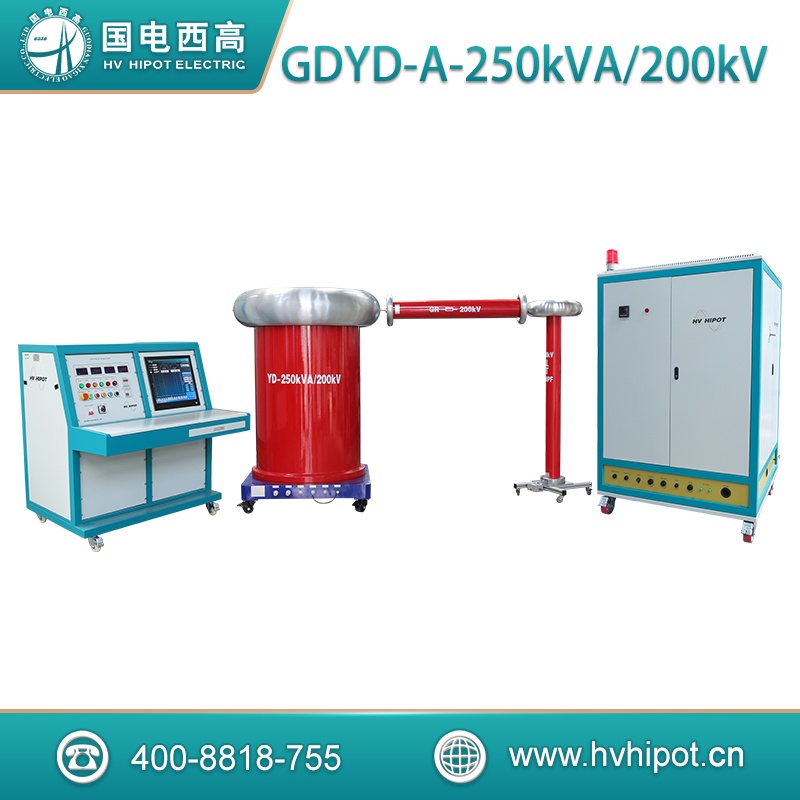

GDYD-A-250kVA_200kV 智能工頻耐壓試驗系統
