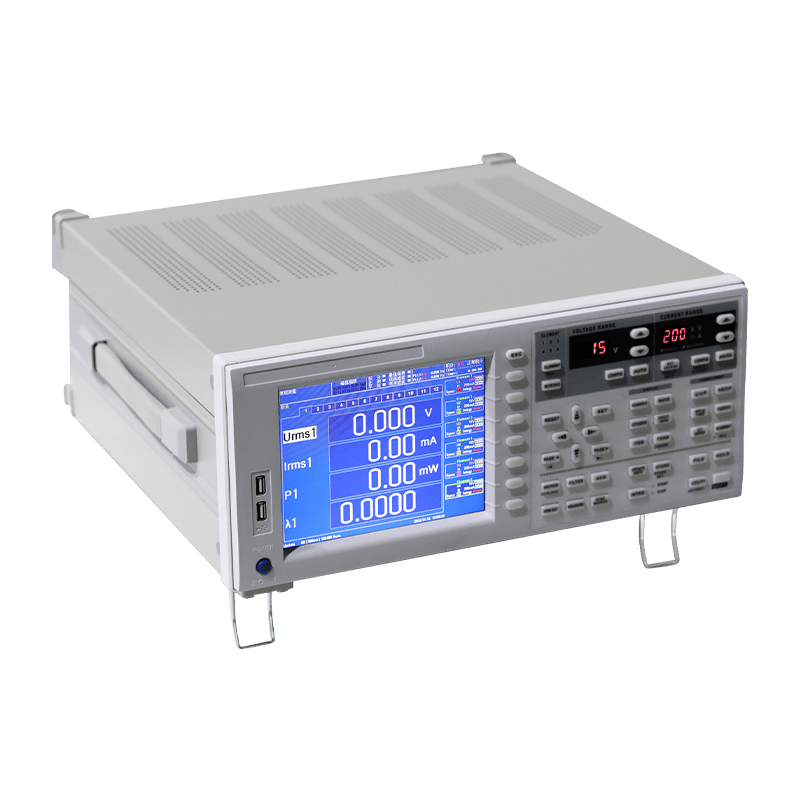

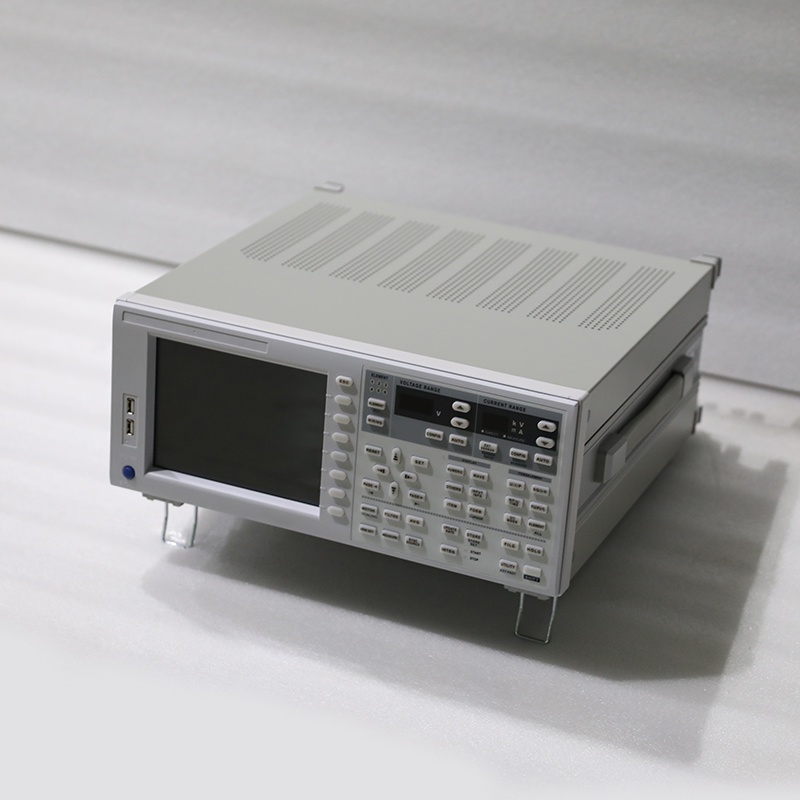

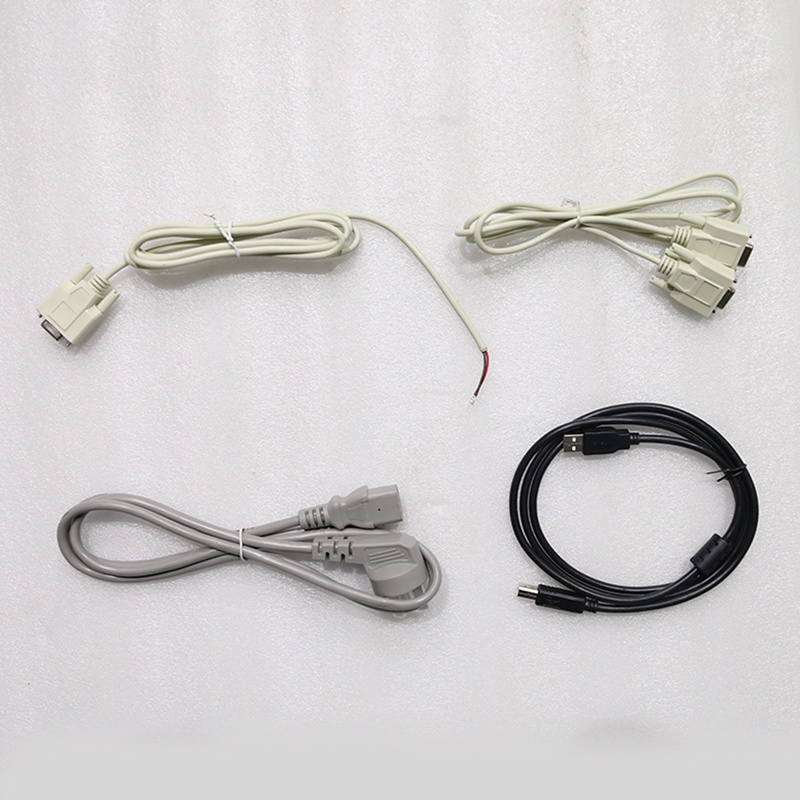

Name: GDAP-5600多通道功率分析儀
Brand: 武漢國電西高電氣有限公司

技術特點
產品參數
產品圖集
客戶案例

由本儀器測量和顯示的物理量，如電壓有效值、電流平均值、功率和相位差等被稱為測量功能，用各物理量相對應的符號表示。例如，“Urms”表示電壓真有效值。
單元
單元是指一組可以輸入 1 相被測電壓和電流的端口。本儀器最多可以裝載 6 個單元。編號為 1～6。由于測量功能符號后面緊跟單元編號，因此可以知道本儀器所顯示的測量數據是屬于哪個單元的。例如，“Urms1”表示單元 1 電壓的真有效值。
接線方式
為測量各種單相、三相輸電方式的功率，本儀器提供了 5 種接線方式。詳見 3.2 節
接線組與Σ功能
?為測量三相功率，將 2 個或 3 個相同接線方式的輸入單元組成一組的情況稱為接線組。可以組成 3 組接線組：ΣA、ΣB
?接線組的測量功能被稱為 Σ 功能。
?各測量項目表中提到的輸入單元和接線組如下所示。但是，可測量的輸入單元和接線組取決于本儀器安裝的輸入單元數量。
?輸入單元：單元 1、單元 2、單元 3、單元 4、單元 5、單元 6
?接線組：ΣA、ΣB

產品參數

參數	測量范圍	誤差（f 單位為 kHz）帶寬 300kHz(-3dB)
電壓電流	峰值因數CF=3：正常量程峰值因數 CF=6：正常量程/2	DC±(讀數的0.1%+量程的0.2%) 0.5 Hz ≤ f < 45 Hz±(讀數的0.1 +量程的0.2%)
		45 Hz ≤ f ≤ 66 Hz±(讀數的0.1%+量程的0.05% )
		66 Hz < f ≤ 1 kHz±(讀數的0.1%+量程的0.2%)
		1 k Hz < f ≤ 10 kHz±(讀數的(0.07*f) +量程的0.3%)
		10 k Hz < f ≤ 100kHz±(讀數的0.5 +量程的0.5)±[讀數的{0.04*(f-10)}%]
有功功率（PF=1.0）	U*I	DC±(讀數的0.1%+量程的0.2%) 0.5 Hz ≤ f < 45 Hz±(讀數的0.3%+量程的0.2%)
		45 Hz ≤ f ≤ 66 Hz±(讀數的0.1 +量程的0.05%)
		66 Hz < f ≤ 1 kHz±(讀數的0.2%+量程的0.2%)
		1 k Hz < f ≤ 10 kHz±(讀數的0.1%+量程的0.3%)±[讀數的{0.067*(f-1)}%]
		10 k Hz < f ≤ 100kHz±(讀數的0.5%+量程的0.5%)±[讀數的{0.09*(f-10)}%]
頻率	0.5 ～ 300kHz	計數方式，0.1％讀數，當信號值大于 0.1當前量程
電能累計	0～999999 MWh/0～-99999 MWh	DC±(讀數的0.1 +量程的0.2 ) 0.5 Hz ≤ f < 45 Hz±(讀數的0.3%+量程的0.2% )
		45 Hz ≤ f ≤ 66 Hz±(讀數的0.1%+量程的0.05%)
		66 Hz < f ≤ 1 kHz±(讀數的0.2%+量程的0.2%)
		1 k Hz < f ≤ 10 kHz±(讀數的0.1%+量程的0.3% )±[讀數的{0.067*(f-1)}%]
		10 k Hz < f ≤ 100kHz±(讀數的0.5%+量程的0.5%)±[讀數的{0.09*(f-10)}%]
安時累計	0～999999 MAh/0～-99999 MAh	DC±(讀數的0.1%+量程的0.2%) 0.5 Hz ≤ f < 45 Hz±(讀數的0.3%+量程的0.2%)
		45 Hz ≤ f ≤ 66 Hz±(讀數的0.1%+量程的0.05%)
		66 Hz < f ≤ 1 kHz±(讀數的0.2%+量程的0.2%)
		1 k Hz < f ≤ 10 kHz±(讀數的0.1%+量程的0.3% )±[讀數的{0.067*(f-1)}%]
		10 k Hz < f ≤ 100kHz±(讀數的0.5%+量程的0.5%)±[讀數的{0.09*(f-10)}%]
電能計時	99999h	± 2秒/小時
諧波	1～500 次	基波頻率	最高分析次數	精度等級：A(Ⅰ)級
		5Hz～1000Hz	500
