在現代電力系統中，變壓器作為重要的電力設備，其安全穩定運行對電力系統的整體可靠性至關重要。變壓器油作為變壓器的重要絕緣介質和冷卻介質，能夠有效地保護變壓器免受過熱和電氣擊穿的影響。然而，變壓器油在長期使用過程中，可能會受到水分、氣體、雜質等污染，導致其性能下降，甚至引發設備故障。因此，實時監測變壓器油的狀態，尤其是其氣體成分的變化，顯得尤為重要。

主變油色譜在線監測裝置應運而生，成為變壓器運行監測的重要工具。該裝置通過色譜技術，能夠對變壓器油中溶解氣體進行在線分析，及時發現潛在的故障隱患。本文將探討主變油色譜在線監測裝置的工作原理、結構組成以及其在變壓器監測中的應用。

一、工作原理

主變油色譜在線監測裝置的工作原理主要基于氣相色譜技術。氣相色譜是一種分離和分析氣體混合物中各組分的技術，通過不同組分在色譜柱中的保留時間差異，實現對各組分的分離和定量分析。

1. 樣品采集：監測裝置通過專門的采樣裝置，從變壓器油中提取氣體樣品。通常采用在線采樣技術，確保樣品的代表性和實時性。

2. 樣品預處理：提取的氣體樣品可能含有水分、雜質等干擾成分，因此需要經過預處理。預處理過程通常包括干燥和去雜質，以確保進入色譜柱的樣品純凈。

3. 氣相色譜分離：經過預處理的氣體樣品被注入氣相色譜儀中。樣品在色譜柱中根據各組分的物理化學性質（如沸點、極性等）進行分離。不同組分在色譜柱中的遷移速率不同，最終在檢測器中依次被檢測到。

4. 數據分析：檢測器將分離后的各組分轉化為電信號，并通過數據處理系統進行分析。分析結果通常以色譜圖的形式呈現，圖中每個峰值對應一個特定的氣體成分，峰面積與濃度成正比。

5. 實時監測與報警：監測裝置能夠實時分析變壓器油中的氣體成分，并與設定的閾值進行比較。一旦檢測到異常氣體濃度，系統會自動發出報警，提示相關人員進行檢查和處理。

二、結構組成

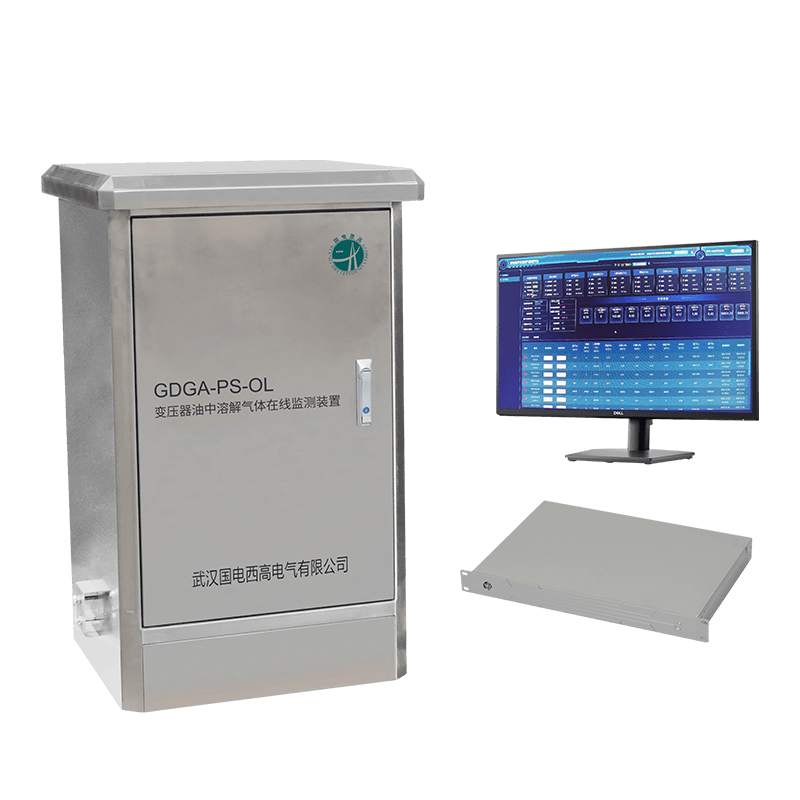

主變油色譜在線監測裝置通常由以下幾個主要部分組成：

1. 采樣系統：包括采樣泵、取樣閥、管道等，用于從變壓器油中提取氣體樣品。

2. 預處理單元：用于去除樣品中的水分和雜質，確保樣品的純度。

3. 氣相色譜儀：核心部件，負責對氣體樣品進行分離和分析。氣相色譜儀通常包括色譜柱、注射器、檢測器等。

4. 數據處理系統：用于接收檢測器輸出的信號，進行數據分析和處理，生成色譜圖及濃度數據。

5. 報警與顯示系統：實時顯示監測結果，并在檢測到異常時發出報警，確保及時處理。

三、應用價值

主變油色譜在線監測裝置在變壓器監測中的應用價值主要體現在以下幾個方面：

1. 故障預警：通過實時監測變壓器油中的氣體成分，能夠提前發現變壓器內部的故障隱患，如絕緣老化、局部放電等，從而采取預防措施，避免設備損壞。

2. 狀態評估：監測裝置能夠提供變壓器油的實時狀態信息，幫助運維人員評估變壓器的運行狀態，合理安排檢修和維護。

3. 數據積累與分析：長期的在線監測能夠積累大量的數據，為變壓器的運行分析、故障診斷提供有力支持。

4. 提升管理效率：在線監測系統能夠實現自動化監測，減少人工巡檢的工作量，提高管理效率和準確性。

5. 環境保護：通過及時發現和處理變壓器油的異常情況，能夠有效降低因設備故障而導致的環境污染風險。

主變油色譜在線監測裝置的出現，為變壓器的安全運行提供了強有力的技術支持。通過實時監測變壓器油中的氣體成分，能夠及時發現潛在的故障隱患，提高變壓器的運行安全性和可靠性。隨著科技的不斷進步，在線監測技術將不斷完善，為電力行業的發展做出更大的貢獻。
