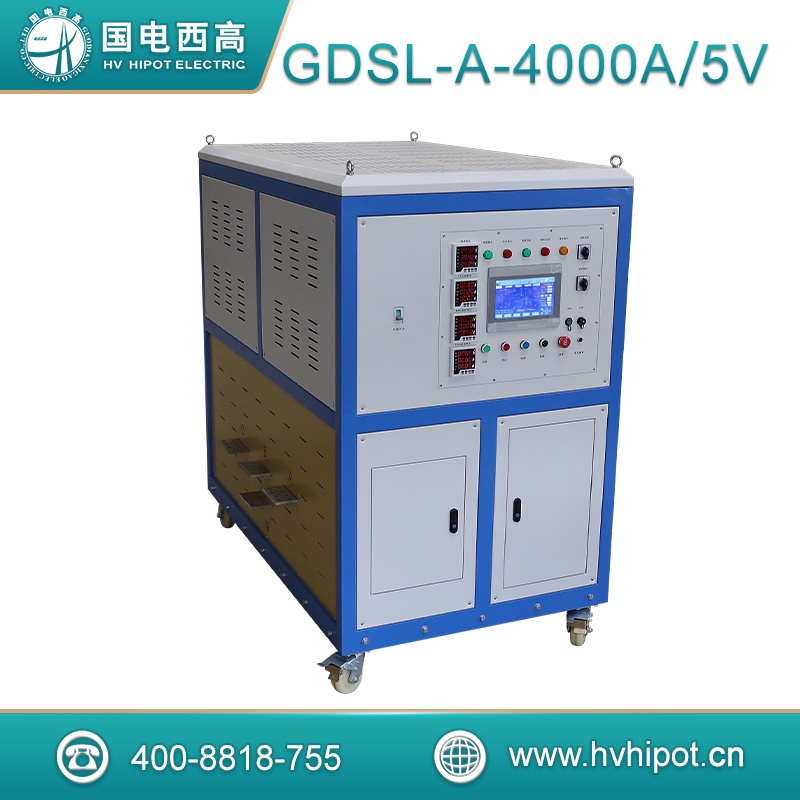

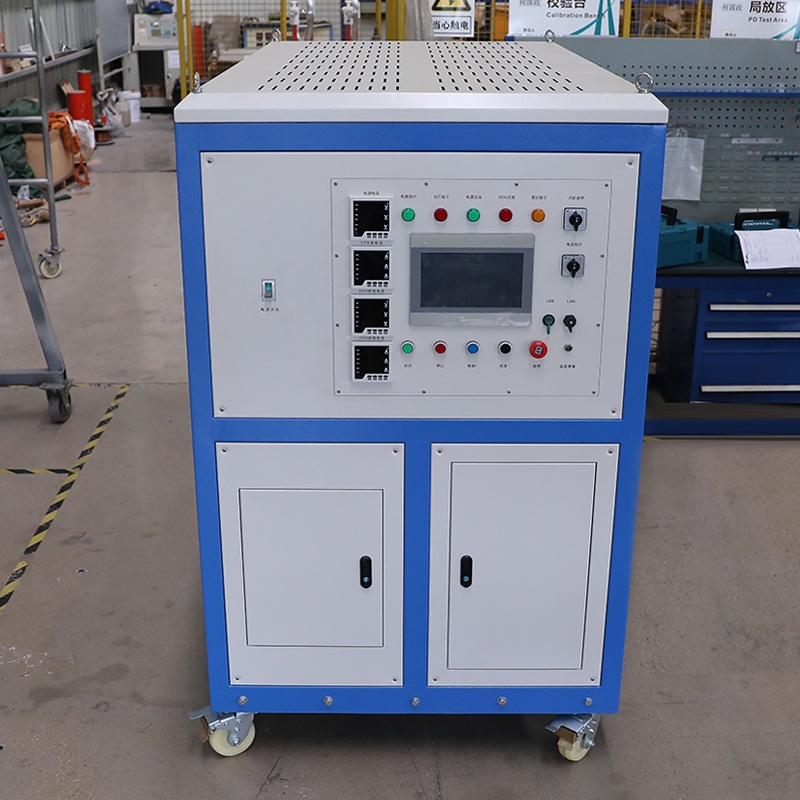

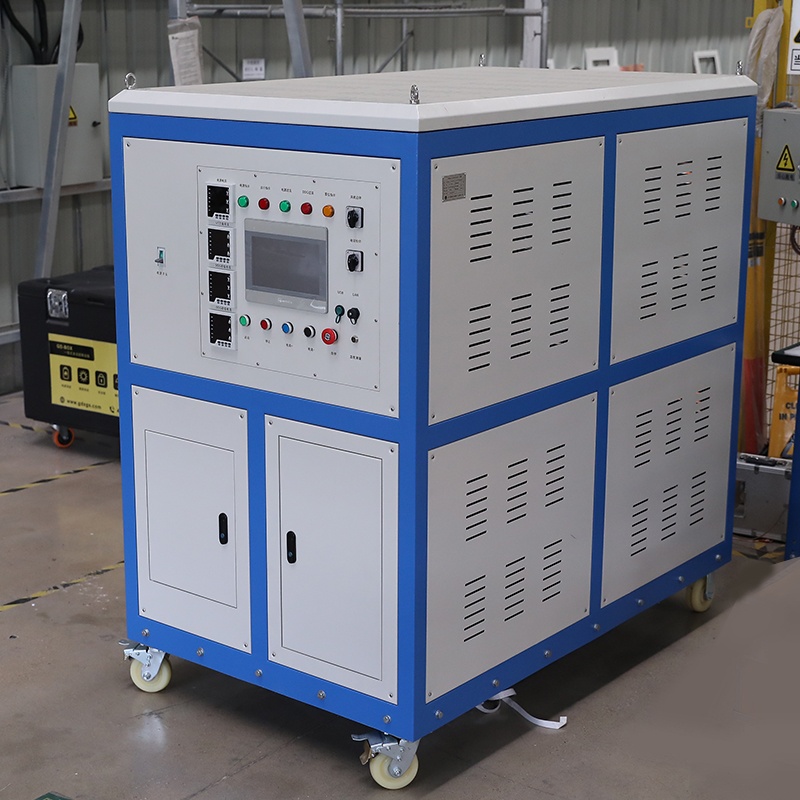

GDSL-A-4000A 智能三相大電流試驗裝置，采用PLC與19寸工業平板電腦作為控制系統，可實現手自一體的大電流檢測設備。該發生器能夠?qū)崿F(xiàn)三相4000A電流輸出，64路溫度采集。能夠?qū)⒉杉臏囟扰c電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。同時設備具有完善的保護措施。

功能特點

標配19寸工業平板電腦、可編程控制器PLC自動化控制。

電流、溫度、時間、狀態信息及系統狀態信息等數據大屏液晶顯示，讀數清晰、直觀；

界面清晰明了，操作簡單，可適應多種應用場合；

操作直觀，鍵盤與鼠標操作，快捷，易上手。

當設置成自動升流時，三相輸出電流自動調整平衡，精度易于控制；

多通道數據記錄儀通道多路溫度采集，豐富的顯示畫面，操作方面，精確可靠；

自動計時功能，自動控制時三相輸出電流平衡后，開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

手動控制模式：電流的增加/減少由鼠標點擊相應按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；

面板設有緊急按鈕，當設備出現異常時，可迅速切斷控制電源；

當環境溫度和機內溫度偏高時，可以打開面板風機開關，給設備散熱；

對于不同的負載，可實現手動無功補償。

出現過流等故障時，保護即時，準確，可靠；
采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。

產品參數

接觸式調壓器
輸入電壓	AC380V±10% 50Hz±1
額定容量（常用參數）	24kVA*3
輸出電壓	0-430V
輸入電流	AC 0 ～ 63.2A*3
輸出電流	AC 0 ～ 55.8A*3
電壓表測量精度	0.5 ％FS ± 3 字
電流表測量精度	0.5 ％FS ± 3 字
輸出電流測量精度	2.0 ％FS ± 5 字
大電流變壓器
輸出容量	24kVA*3
輸入電壓	400V
輸入電流	60A*3
輸出電壓	6V
輸出電流	4000A
測量電流互感器
一次電流	4000A
二次電流	5A
一二次耐壓	3KV
工作電壓	0.66KV
額定負荷	20/5VA
準確度等級	0.5級
結構	空氣絕緣干式結構
絕緣水平	一次及二次繞組工頻耐壓3KV/1min

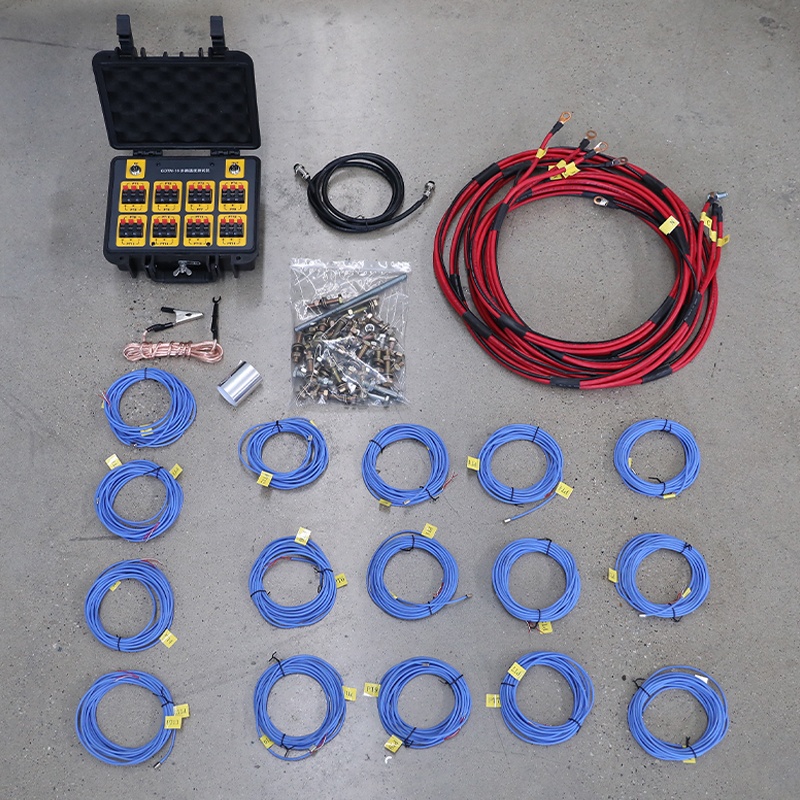

多路溫度巡檢儀
測量通道	可同時測量64個輸入通道
測量量程	-200-600℃
測量精度	0.1%±0.5℃
信號傳輸方式	有線傳輸與PC機軟件后臺通訊
傳感器類型	熱電阻PT100
測量分辨力	1/60000,24位AD轉換器
輸出電流方式	真有效值自動可調
結構形式	一體式
保護裝置	過流、過熱
工作時間	24小時
冷卻方式	自然冷卻+強制風冷
規格尺寸	124017501740
