引言
互感器在電力系統中發揮著至關重要的作用，其主要功能是按比例變換電壓或電流，為測量儀表、保護裝置等提供合適的電氣量。互感器的安全穩定運行直接關系到電力系統的可靠供電，而絕緣性能是影響互感器運行可靠性的關鍵因素之一。絕緣電阻測試作為一種簡便、有效的檢測手段，能夠及時發現互感器絕緣存在的問題，對于保障電力系統的安全運行具有重要意義。通過絕緣電阻測試，可以評估互感器絕緣是否存在整體受潮、臟污、貫通性缺陷以及絕緣擊穿和嚴重過熱老化等問題，從而為設備的維護、檢修提供依據，避免因互感器絕緣故障引發的電力事故。
互感器絕緣電阻測試的重要性
保障電力系統安全運行
互感器絕緣性能下降可能導致絕緣擊穿，引發短路故障，進而影響電力系統的正常供電，甚至可能造成大面積停電事故，給社會生產和生活帶來嚴重影響。定期進行絕緣電阻測試，能夠及時發現絕緣隱患，采取相應措施進行修復或更換，有效預防事故的發生，保障電力系統的安全穩定運行。例如，在某變電站中，通過定期的絕緣電阻測試發現一臺電壓互感器的絕緣電阻值明顯降低，經進一步檢查發現互感器內部存在受潮現象。及時對該互感器進行干燥處理和絕緣修復后，避免了可能發生的絕緣擊穿事故，確保了變電站的正常運行。
預防設備損壞和延長使用壽命
良好的絕緣是互感器正常運行的基礎。當絕緣電阻降低時，互感器在運行過程中可能會出現局部放電、發熱等現象，這些問題會加速絕緣材料的老化和損壞，縮短設備的使用壽命。通過絕緣電阻測試，能夠在早期發現絕緣問題，采取適當的維護措施，如清潔、干燥、更換絕緣材料等，防止問題進一步惡化，從而延長互感器的使用壽命，降低設備更換成本。例如，某臺電流互感器在絕緣電阻測試中發現絕緣電阻值雖在合格范圍內，但呈下降趨勢。通過加強設備的日常維護，如增加通風散熱、定期進行絕緣清潔等措施，有效延緩了絕緣老化速度，使該電流互感器的使用壽命得到了顯著延長。
互感器絕緣電阻測試方法
電磁式電壓互感器絕緣電阻測試
測試前準備
-
安全措施：在進行測試前，必須確保測試現場的安全。斷開電壓互感器與電力系統的所有連接，包括一次側和二次側的接線，并在相應位置懸掛 “禁止合閘，有人工作” 的標示牌。使用接地棒對電壓互感器進行充分放電，放電時間應不少于 5 分鐘，以確保設備上的殘余電荷完全釋放，避免對測試人員和測試設備造成危害。
-

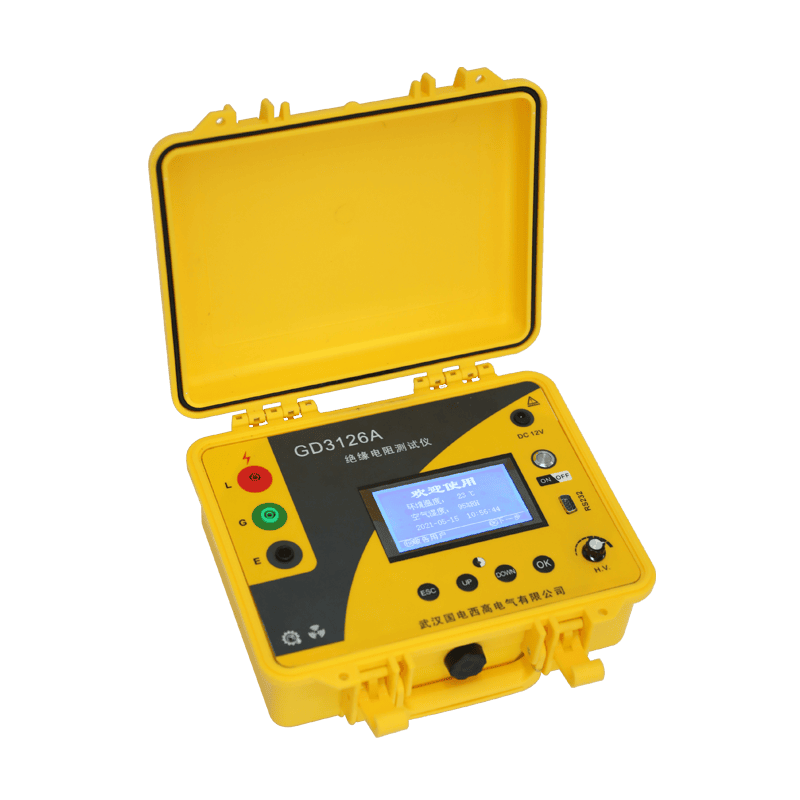

測試設備選擇：根據電壓互感器的電壓等級和絕緣要求，選擇合適的絕緣電阻測試設備。一般情況下，對于一次繞組的絕緣電阻測試，宜選用 2500V 的絕緣電阻表；對于二次繞組的絕緣電阻測試，可選用 1000V 或 2500V 的絕緣電阻表。絕緣電阻表應經過定期校準，確保其測量精度滿足要求。同時，準備好測試所需的連接導線，導線應具有良好的絕緣性能和足夠的截面積，以保證測試電流的穩定傳輸。
-
設備外觀檢查：在連接測試設備之前，對電壓互感器進行外觀檢查。檢查互感器的外殼是否有破損、裂紋、滲漏油等異常現象，檢查套管是否清潔、有無放電痕跡。若發現外觀存在明顯缺陷，應先進行處理，再進行絕緣電阻測試。
測試步驟
-
接線：將絕緣電阻表的接地端子（E）可靠接地，接地電阻應小于 4Ω。將絕緣電阻表的高壓輸出端子（L）連接到電壓互感器的一次繞組或二次繞組的被測端，非被測繞組應全部短接并接地。例如，在測量一次繞組絕緣電阻時，將絕緣電阻表的 L 端子連接到一次繞組的高壓端，二次繞組全部短接并接地。接線完成后，仔細檢查接線是否正確、牢固，避免出現虛接或短路現象。
-
測量：驅動絕緣電阻表達到額定轉速（一般為 120r/min），或接通絕緣電阻表的電源，開始測量。待絕緣電阻表的指針穩定后（通常為 60s 時），讀取絕緣電阻值并記錄。在讀取數據時，應保持測試人員的視線與絕緣電阻表的刻度盤垂直，以確保讀數的準確性。讀取數據后，先斷開絕緣電阻表與被試繞組的連接，然后再停止絕緣電阻表的運轉。
-
放電：測量完成后，使用接地棒對電壓互感器進行再次放電，放電時間不少于 3 分鐘，以確保設備上的殘余電荷完全釋放。放電時，應先將接地棒的接地端接地，然后再將放電端與被試繞組接觸，避免放電電流對測試人員造成傷害。
電容式電壓互感器絕緣電阻測試
測試前準備
-
安全與放電：與電磁式電壓互感器一樣，首先要確保測試環境安全，斷開電容式電壓互感器與系統的所有連接，并進行充分放電。由于電容式電壓互感器內部存在電容元件，放電時間應適當延長，一般不少于 10 分鐘，以確保電容元件上的電荷完全釋放。
-
工具準備：除了合適的絕緣電阻表（對于電容單元各節電容的絕緣電阻測量，常用 2500V 直流電壓的絕緣電阻表；對于電磁單元二次繞組對其余二次繞組及地的絕緣電阻測量，采用 1000V 直流電壓的絕緣電阻表），還需準備好屏蔽線、銅線等輔助工具。同時，檢查絕緣電阻表的性能是否良好，各功能按鈕是否正常。
-
設備結構了解：電容式電壓互感器由電容分壓器、電磁單元（包括中間互感器、電抗器）和接線端子盒等組成。在測試前，需要了解其內部結構和接線方式，特別是電容單元各節電容之間以及與電磁單元的連接關系，以便正確進行測試接線。
測試步驟
-
對于電容單元各節電容的絕緣電阻測量，將絕緣電阻表的 L 端子連接到電容單元的高壓端，E 端子接地。若需要消除表面雜散電流的影響，可以在電容式電壓互感器套管的第一傘裙或第二傘裙用銅線緊扎數圈，將屏蔽線的一端與銅線連接，另一端連接到絕緣電阻表的屏蔽端子（G）。
-
啟動絕緣電阻表，達到額定輸出電壓后，讀取 60s 時的絕緣電阻值。不同電壓等級的電容式電壓互感器，其電容單元絕緣電阻的合格標準有所不同，一般要求電容單元極間絕緣電阻不小于 5000MΩ。
-
測量電磁單元二次繞組對其余二次繞組及地的絕緣電阻時，將絕緣電阻表的 L 端子連接到被測二次繞組，E 端子接地，其余二次繞組短接。
-
同樣讀取 60s 時的絕緣電阻值，該絕緣電阻值一般要求大于 1000MΩ。
電流互感器絕緣電阻測試
測試前準備
-
安全防護：斷開電流互感器與系統的連接，包括一次側和二次側的接線，并在周圍設置安全圍欄，懸掛 “止步，高壓危險” 的標示牌。對電流互感器進行充分放電，放電時間不少于 5 分鐘。
-
設備選型：選用 2500V 的絕緣電阻表進行測試。確保絕緣電阻表的外觀無損壞，接線端子清晰可辨，電池電量充足（若為電子式絕緣電阻表）或手搖發電功能正常（若為手搖式絕緣電阻表）。同時，準備好足夠長度的測試線，測試線的絕緣層應無破損、老化現象。
-
現場檢查：檢查電流互感器的外觀，查看是否有漏油、滲油現象，瓷套表面是否清潔、有無裂紋或放電痕跡。檢查一次繞組和二次繞組的接線端子是否牢固，有無松動、氧化等情況。
測試步驟
-
接線操作：將絕緣電阻表的 E 端子接地，接地線應采用截面積不小于 4mm2 的多股軟銅線，接地應可靠。將絕緣電阻表的 L 端子連接到電流互感器的一次繞組或二次繞組的被測端，對于有末屏端子引出的電流互感器，若要測量末屏對二次繞組及地的絕緣電阻，將 L 端子連接到末屏端子。二次繞組應全部短接并接地。接線完成后，再次檢查接線的正確性和牢固性。
-
測量過程：轉動絕緣電阻表的手柄（手搖式）或按下啟動按鈕（電子式），使絕緣電阻表輸出額定電壓。待絕緣電阻表的指針穩定后，讀取 60s 時的絕緣電阻值。讀取數據時應注意保持測試環境的安靜，避免外界干擾影響讀數的準確性。測量完成后，先斷開絕緣電阻表與被試繞組的連接，然后停止絕緣電阻表的工作。
-
后續處理：對電流互感器進行放電，放電時間不少于 3 分鐘。拆除測試線和安全圍欄，清理測試現場，將測試設備妥善保管。
互感器絕緣電阻測試結果分析
絕緣電阻值判斷標準
電壓互感器絕緣電阻標準
-
一次繞組：一般情況下，一次繞組的絕緣電阻值不應低于出廠值或歷次測試值的 60%。例如，某電壓互感器出廠時一次繞組絕緣電阻值為 5000MΩ，在后續的預防性試驗中，若測得的絕緣電阻值不低于 3000MΩ（5000MΩ×60%），則可認為一次繞組絕緣電阻基本正常。不同電壓等級和絕緣結構的電壓互感器，其具體的絕緣電阻標準可能會有所差異，應參考相關的設備技術文件和標準規范。
-
二次繞組：二次繞組的絕緣電阻一般不應低于 10MΩ。這是為了確保二次回路的絕緣性能，防止二次回路出現接地或短路故障，影響測量儀表和保護裝置的正常工作。在實際測試中，若二次繞組絕緣電阻低于 10MΩ，應進一步檢查二次回路是否存在受潮、臟污或絕緣損壞等問題。
電流互感器絕緣電阻標準
-
一次繞組對二次繞組及地：一次繞組對二次繞組及地的絕緣電阻應滿足一定的要求，一般要求絕緣電阻值較高，通常應大于 1000MΩ。例如，在某 110kV 變電站的電流互感器測試中，要求一次繞組對二次繞組及地的絕緣電阻不低于 5000MΩ。若測試結果低于該標準值，可能意味著電流互感器的絕緣存在問題，需要進一步分析原因。
-
二次繞組對地：二次繞組對地的絕緣電阻也應保持在較高水平，一般不應低于 1000MΩ。二次繞組對地絕緣電阻降低可能會導致二次回路接地故障，影響繼電保護裝置的正確動作。在測試過程中，若發現二次繞組對地絕緣電阻值下降，應仔細檢查二次繞組的絕緣情況，查看是否有絕緣破損、受潮等現象。
-
末屏對地（有末屏端子的電流互感器）：對于有末屏端子引出的電流互感器，末屏對地絕緣電阻一般不低于 1000MΩ。末屏對地絕緣電阻的下降往往是電流互感器進水受潮的一個重要信號。例如，在某次巡檢中，通過測量末屏對地絕緣電阻發現某電流互感器的末屏絕緣電阻值僅為 500MΩ，遠低于標準值，經解體檢查發現該電流互感器內部存在嚴重的受潮現象。
影響測試結果的因素及應對措施
環境因素
-
溫度影響：溫度對絕緣電阻的測量結果有顯著影響。一般來說，絕緣電阻值隨溫度的升高而降低。當溫度升高時，絕緣材料內部的分子熱運動加劇，導致絕緣材料的電阻率下降，從而使絕緣電阻值降低。為了消除溫度對測試結果的影響，可采用溫度換算的方法。例如，可參考公式 R2 = R1 × 1.5 (t1 - t2) / 10，其中 R1、R2 分別為溫度為 t1、t2 時的絕緣電阻值。在實際測試中，應記錄測試時的環境溫度，若測試溫度與標準溫度（一般為 20℃）相差較大，應將測試結果換算至標準溫度下進行比較分析。
-
濕度影響：濕度對絕緣電阻的測量結果也有較大影響。當環境濕度較大時，特別是相對濕度大于 80% 時，互感器的瓷套表面可能會凝結一層水膜，形成表面泄露通道，使得絕緣電阻明顯降低。為了減少濕度對測試結果的影響，可采取以下措施：一是選擇在干燥、晴天進行測試；二是在測試前，使用干凈的抹布將互感器瓷套表面擦拭干凈；三是采用屏蔽法，即在瓷套表面纏繞銅線，并將銅線與絕緣電阻表的屏蔽端子連接，以消除表面泄露電流的影響。
設備自身因素
-
絕緣老化：互感器長期運行后，其絕緣材料會逐漸老化，導致絕緣性能下降，絕緣電阻值降低。絕緣老化的原因主要包括長期受熱、電應力作用、化學腐蝕等。對于因絕緣老化導致絕緣電阻降低的互感器，應根據老化程度和設備運行情況，及時安排檢修或更換。在日常運行維護中，可通過定期的絕緣電阻測試和其他絕緣檢測手段，監測絕緣老化的趨勢，提前做好設備更新改造的準備。
-
受潮：互感器受潮也是導致絕緣電阻降低的常見原因之一。受潮的原因可能有密封不良、進水等。例如，電容式電壓互感器如果密封不嚴，雨水或潮濕空氣可能會進入內部，使電容單元或電磁單元受潮，導致絕緣電阻下降。對于受潮的互感器，應及時進行干燥處理。可采用烘干、抽真空干燥等方法，將互感器內部的水分去除，恢復其絕緣性能。在干燥處理后，應再次進行絕緣電阻測試，確保絕緣電阻值恢復到正常范圍。
異常結果分析與處理
絕緣電阻值過低
-
原因分析：當互感器的絕緣電阻值低于標準值時，可能的原因有多種。如前文所述，絕緣老化、受潮是常見原因。此外，還可能存在絕緣貫穿性缺陷，如絕緣材料內部存在裂縫、氣泡等，導致絕緣電阻降低。另外，互感器表面臟污，積累了大量的灰塵、油污等雜質，也會形成表面導電通道，使絕緣電阻下降。例如，某臺運行多年的電磁式電壓互感器，在絕緣電阻測試中發現一次繞組絕緣電阻值遠低于標準值。經解體檢查發現，其內部絕緣材料存在嚴重老化現象，且有部分絕緣層出現了裂縫，這是導致絕緣電阻降低的主要原因。
-
處理措施：對于絕緣電阻值過低的互感器，應根據具體原因采取相應的處理措施。如果是由于絕緣老化，應評估老化程度，若老化嚴重，應及時更換互感器；若受潮，需進行干燥處理，并檢查密封情況，修復密封缺陷；對于絕緣貫穿性缺陷，一般需要更換有缺陷的絕緣部件；如果是表面臟污導致的，可對互感器表面進行清潔處理，使用專用的清潔劑和工具，將表面的雜質清除干凈，然后再次進行絕緣電阻測試，觀察測試結果是否恢復正常。
絕緣電阻值不穩定
-
原因分析：絕緣電阻值不穩定可能是由于測試過程中存在干擾因素，如周圍存在強電磁場干擾，影響了絕緣電阻表的正常測量。此外，測試設備本身的性能不穩定，如絕緣電阻表的指針抖動、讀數波動較大，也可能導致測量結果不穩定。另外，互感器內部可能存在接觸不良的情況，如繞組接線端子松動，在測試過程中，隨著電流的通過，接觸電阻發生變化，從而導致絕緣電阻值不穩定。例如，在某變電站對電流互感器進行絕緣電阻測試時，發現絕緣電阻值在測試過程中不斷波動。經檢查發現，測試現場附近有一臺正在運行的大型電焊機，其產生的強電磁場對絕緣電阻測試造成了干擾。
-
處理措施：針對絕緣電阻值不穩定的情況，首先應排除測試環境中的干擾因素，如將測試設備遠離強電磁場源，或采取屏蔽措施，減少外界干擾對測試的影響。同時，檢查測試設備的性能，若絕緣電阻表存在故障，應及時進行維修或更換。對于互感器內部接觸不良的問題，需要對互感器進行解體檢查，緊固松動的接線端子，確保連接可靠。在處理完上述問題后，重新進行絕緣電阻測試，觀察測試結果是否穩定。
互感器絕緣電阻測試是保障電力系統安全穩定運行的重要環節。通過合理選擇測試方法，嚴格按照測試步驟操作，并對測試結果進行科學分析，能夠及時發現互感器絕緣存在的問題，采取有效的處理措施，預防設備故障的發生，延長互感器的使用壽命。在實際工作中，應不斷總結經驗，提高測試技術水平，加強對互感器的運行維護管理，確保互感器始終處于良好的運行狀態，為電力系統的可靠供電提供有力保障。未來，隨著技術的不斷發展，互感器絕緣電阻測試技術也將不斷創新和完善，例如采用更加先進的測試設備和智能化的數據分析方法，進一步提高測試的準確性和效率，更好地服務于電力行業的發展。
