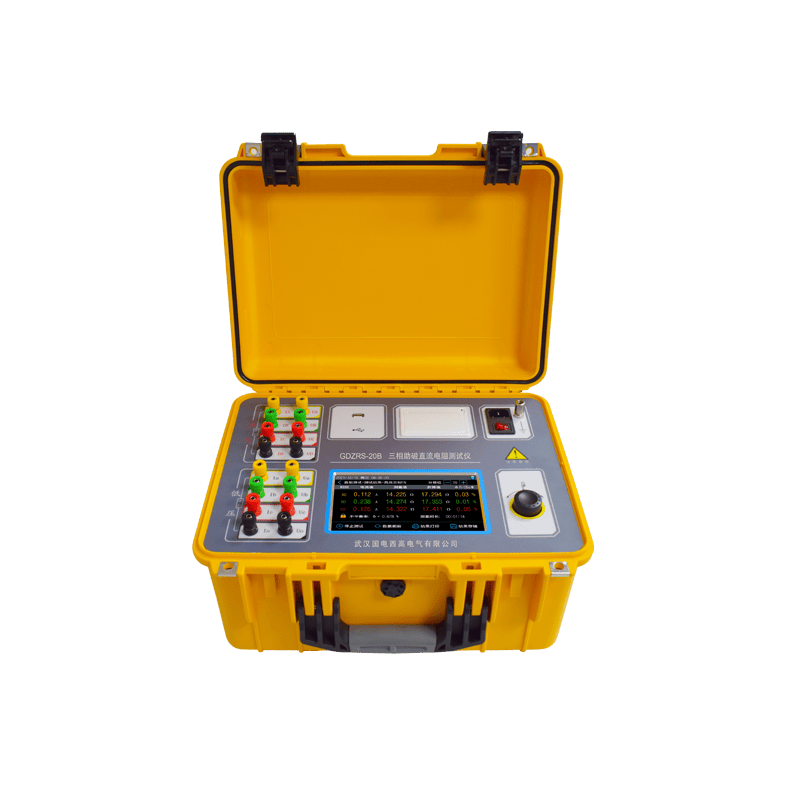

一、核心優勢：為何選擇三通道？

• 測量效率極高：三相繞組同時充電、同時測量，將傳統需要數小時的工作縮短至幾分鐘。
• 測量精度更高：由于同步測量，三相繞組的溫度幾乎完全一致，徹底避免了因先后測量導致的溫升不一致而引入的誤差，使結果更準確。
• 數據處理自動化：儀器內部會自動計算并直接顯示三相電阻的不平衡率，無需人工記錄和計算，減少了人為錯誤。
• 放電過程更便捷：盡管三相同時放電的總能量更大，但儀器通常集成了高效的泄放電路，能安全、快速地完成放電，大幅減少了等待時間。

二、典型應用場景

• 出廠試驗：在變壓器制造廠，作為每臺產品出廠前的必檢項目。
• 交接試驗：在新變壓器安裝完畢、投運前，用于驗收設備是否符合標準。
• 預防性試驗（預試）：按周期（如 1-3 年）進行，作為設備狀態檢修的重要依據，及時發現潛在隱患。
• 故障診斷：當懷疑繞組存在匝間短路、引線接觸不良、分接開關故障等問題時，進行精確測量以輔助診斷。

三、標準測試流程（SOP）

1. 安全準備：首要步驟是確保變壓器已完全停電、驗電、并掛好接地線。測試前，必須拆除或斷開所有外部連接線，確保各側完全隔離。
2. 試驗接線（以 YN 接法為例）：將儀器的電流輸出線（I+） 和電壓測量線（V+） 分別對應連接到變壓器的 A、B、C 三相套管頂端。然后，將對應的電流回線（I-） 和電壓測量線（V-） 共同連接到變壓器的中性點（O）上。請務必采用四線法，并確保所有接線都牢固、接觸良好。
3. 參數設置：開啟儀器電源，根據變壓器銘牌和繞組類型，選擇合適的測試電流（多數儀器可自動推薦）和正確的繞組聯接方式（如 YN 或 D）。
4. 開始測試：啟動測試程序。儀器將自動對三相繞組進行充電，并在屏幕上實時顯示充電電流和各相電阻值的變化曲線。
5. 讀取結果：當電阻值變化率小于儀器設定的閾值并趨于穩定時，儀器會自動鎖定并保存數據，最終顯示出 A、B、C 三相各自的電阻值以及計算得出的三相不平衡率。
6. 放電與拆線：測試結束后，切勿立即拆線。必須等待儀器完成內部自動放電程序，待屏幕提示 “放電完畢” 或放電指示燈熄滅后，再使用專用放電棒對繞組進行多次、充分的對地放電。確認無殘壓后，方可拆除所有測試線路。

四、關鍵注意事項與結果判斷

現場安全與操作要點

• 安全第一，徹底放電：這是最重要的注意事項。變壓器繞組是巨大的電感，能儲存大量能量。即使儀器顯示放電完畢，繞組自身也可能存在殘壓。因此，必須使用專用放電棒進行人工放電，確保安全。
• 正確接線是前提：嚴格遵循四線法接線原則。電壓測量線（V 線）應連接在電流輸出線（I 線）的內側，并且要直接接在繞組的端子上，以避開夾具和引線的接觸電阻，保證測量的準確性。
• 消除剩磁影響：在連續多次測試或更換分接開關檔位后，鐵芯中會產生剩磁，這會影響后續的充電速度和測量穩定性。通常可通過儀器自帶的 **“消磁” 功能 ** 或手動交換測試極性的方法來消除或減小其影響。
• 準確記錄環境溫度：測試時，應準確記錄變壓器的上層油溫或繞組溫度。這是因為電阻值與溫度密切相關，只有將歷次測量結果換算到同一參考溫度下，才能進行有效的比較和趨勢分析。

結果判斷標準

1. 核心指標：三相電阻不平衡率
   • 通用標準：對于額定容量在 1600kVA 及以上的電力變壓器，各相繞組的電阻值相互之間的差別，不應大于三相平均值的2%。
   • 特殊情況：對于沒有中性點引出的變壓器，測量的是線間電阻，其相互間的差別不應大于1%。
2. 重要方法：縱向歷史對比
   • 將本次的測量結果（換算至同一溫度后）與該變壓器的出廠試驗報告值、以及歷次的預防性試驗數據進行比較。如果發現數值有顯著的、超出正常范圍的變化，則預示著繞組可能存在潛在的故障，需要進一步檢查。
