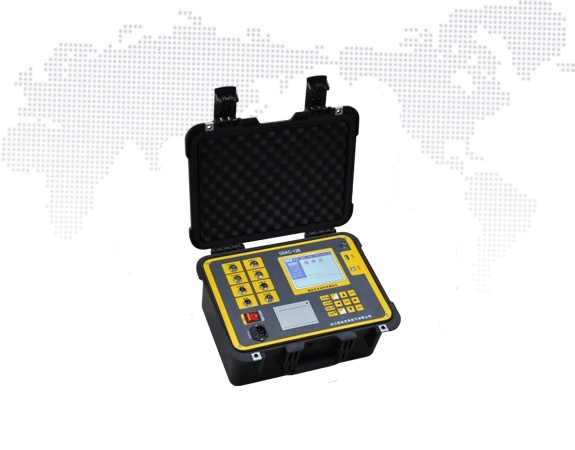

在電力系統中，真空斷路器憑借高絕緣性能、低維護成本的顯著優勢，成為高壓配電領域的核心設備。其運行可靠性完全依賴于核心部件真空滅弧室的真空狀態，一旦真空度下降，將直接引發滅弧能力衰退、絕緣擊穿等嚴重故障，甚至威脅電網安全。斷路器真空度檢測儀作為精準評估真空滅弧室狀態的專業工具，其科學選型與規范使用對設備運維至關重要。
選型需圍繞檢測需求、設備適配性、性能可靠性三大核心維度展開，結合應用場景與技術標準綜合判斷，確保檢測數據準確且符合運維要求。
技術參數是檢測儀性能的核心指標，直接決定檢測精度與適用范圍，需重點關注以下關鍵項：
-
測量范圍與分辨率：真空滅弧室的合格真空度通常要求低于 1.33×10?3 Pa，在運行期內不得高于 6.6×10?2 Pa。因此檢測儀需覆蓋 9.999×10?1～1×10?? Pa 的測量區間，且分辨率應達到 10?? Pa，才能精準捕捉真空度的細微變化，避免漏判早期劣化趨勢。
-
測量精度與抗干擾能力：工業現場存在復雜電磁環境，檢測儀需采用電離電荷采樣技術替代傳統電流峰值標定法，同時具備自動扣除環境漏電電流的功能，將測量誤差控制在 5% 以內，確保在變電站等強干擾場景下仍能穩定輸出數據。
-
環境適應性：考慮到戶外巡檢與室內檢修的多樣場景，檢測儀需耐受 - 20℃～50℃的溫度范圍和≤80% RH 的空氣濕度，且機身重量宜控制在 8kg 左右，兼顧便攜性與結構穩定性。
真空滅弧室的幾何尺寸、材料特性直接影響電離電流與真空度的對應關系，檢測儀的管型適配能力是保障測量準確性的關鍵：
-
內置參數庫完整性：優質檢測儀應內置國內外主流廠家的真空滅弧室測量曲線，涵蓋陶瓷、玻璃等不同材質，以及管徑 80mm 以下、80-100mm 等不同規格的管型參數。例如管徑小于 80mm 的滅弧室對應 00 號管型，80-100mm 則對應 02 號管型，可直接匹配調用。
-
自定義與替代能力：針對特殊型號滅弧室，需支持通過測量周長計算直徑后手動設置參數；無完全匹配型號時，可選擇尺寸相近、接線方式相同的管型替代，或直接測量電離電流（通常較真空度值小 2 個數量級）作為參考依據。
根據使用場景差異，需關注檢測儀的功能針對性與操作便利性：
-
現場測試需求：供電部門例行檢修需具備免拆卸測量功能，無需拆解斷路器即可直接檢測整機上的滅弧室，同時配備數據存儲與打印功能，支持現場輸出包含真空度值、離子電流、管型編號、測試日期的檢測報告。
-
生產質檢需求：斷路器廠家的入庫檢驗與生產線質控，需支持批量測試模式，具備快速參數切換與連續測量能力，可高效完成滅弧室質量篩查。
-
安全與操作設計：應具備完善的接地保護、高壓警示功能，高壓輸出線需采用絕緣設計，操作界面簡潔直觀，支持通過按鍵快速完成管型選擇、測量啟動、數據調取等操作。
規范的操作流程是保障檢測安全與數據準確的前提，需嚴格遵循準備、測試、收尾三個階段的操作要求。
-
安全防護與設備斷電：首先斷開真空斷路器的電源，通過驗電器確認設備無電后，對滅弧室進行對地放電，消除殘余電荷，避免測試時發生觸電風險。測試區域需設置警示標識，嚴禁無關人員靠近。
-
環境與設備檢查：確保測試環境干燥清潔，遠離強電磁干擾源，環境溫度控制在 - 10℃～40℃之間，濕度不超過 80% RH。檢查檢測儀外觀無破損，線纜、探頭絕緣層完好，電池電量充足或電源連接正常，按說明書要求完成儀器校準。
-
滅弧室預處理與接線：清潔真空滅弧室表面，去除灰塵、油污等雜質，防止表面漏電影響測量結果。將滅弧室觸頭置于分閘狀態，將檢測儀高壓輸出線接動端，信號輸入線接靜端，高壓線纜需懸空布置；若采用磁控法，需將磁場線圈套在滅弧室外部。務必確認儀器接地良好后再進行后續操作。
-
參數設置：打開檢測儀電源，進入主菜單后選擇 “測試管型” 功能，通過方向鍵調整至與滅弧室匹配的管型代號，按確認鍵完成設置；無匹配管型時，可選擇相近替代管型或進入手動參數設置模式輸入直徑等參數。
-
啟動測量：在主菜單中選擇 “真空度測量” 功能，按下確認鍵后儀器自動啟動測試流程，施加≤4kV、15kHz 的脈沖高壓，通過檢測殘余氣體電離產生的離子電流，結合內置曲線計算真空度值。整個測量過程通常持續 10-30 秒，儀器將實時顯示測量進度。
-
結果讀取與判斷：測量完成后，屏幕直接顯示真空度數值。參照 JB 3855-1996 與 DL 403-91 標準，新滅弧室真空度應低于 1.33×10?3 Pa，運行中滅弧室不得高于 6.6×10?2 Pa；當真空度大于 10?2 Pa 或離子電流大于 500μA 時，建議判定為報廢。若顯示 “Low Vacuum” 或儀器拒絕檢測（如滅弧室破損導致與大氣壓相通），需標記為異常。
-
數據留存：通過儀器的 “保存” 功能存儲測量數據，如需紙質記錄可選擇 “打印測試數據” 功能輸出報告，報告需包含真空度、離子電流、管型、測試人員、日期等關鍵信息，作為設備運維檔案留存。
-
安全收尾操作：測試完成后，先返回主菜單關閉測量功能，再關閉儀器電源。斷開所有線纜連接前，需再次對滅弧室進行對地放電，防止殘余高壓傷人。恢復開關柜接線時確保連接牢固，符合電氣規程要求。
-
儀器維護保養：清潔儀器表面與線纜，去除殘留污漬，將探頭與線纜收納整齊。檢測儀需存放于干燥通風處，長期不用時應定期通電防潮。按照校準規范，每年需進行一次專業校準，確保測量精度符合要求。
-
異常情況處理：若測試結果顯示為零，需重新清潔滅弧室表面后再次測量；結果波動較大時，應檢查接線是否牢固、磁場線圈位置是否準確，重復測量 2-3 次驗證數據穩定性。出現高壓報警等異常時，需立即停止操作，檢查儀器與滅弧室狀態，排除故障后方可重新使用。
-
安全操作紅線：測試過程中嚴禁觸碰高壓輸出線及滅弧室觸頭，儀器必須可靠接地，未放電前不得接觸測試部位。若發現線纜絕緣破損、高壓泄漏等情況，立即停止使用并檢修，禁止 “帶病運行”。
-
精度保障要點：滅弧室表面清潔度直接影響測量結果，油污、灰塵會導致漏電電流增大，造成真空度誤判；管型選擇錯誤是常見誤差來源，需通過實測尺寸核對參數，避免僅憑經驗選型。
-
設備壽命維護：真空滅弧室的真空度會隨運行時間自然下降，需結合檢測數據制定更換計劃。檢測儀本身需避免劇烈震動、高溫暴曬等環境，探頭等精密部件需妥善保護，防止物理損壞。
斷路器真空度檢測儀的選型科學性與使用規范性，直接關系到真空斷路器的運行安全與電網可靠性。通過精準匹配技術參數與應用場景，嚴格遵循標準化操作流程，才能充分發揮設備的檢測價值，為真空滅弧室的狀態評估與壽命管理提供可靠依據，筑牢電力系統安全運行的第一道防線。
