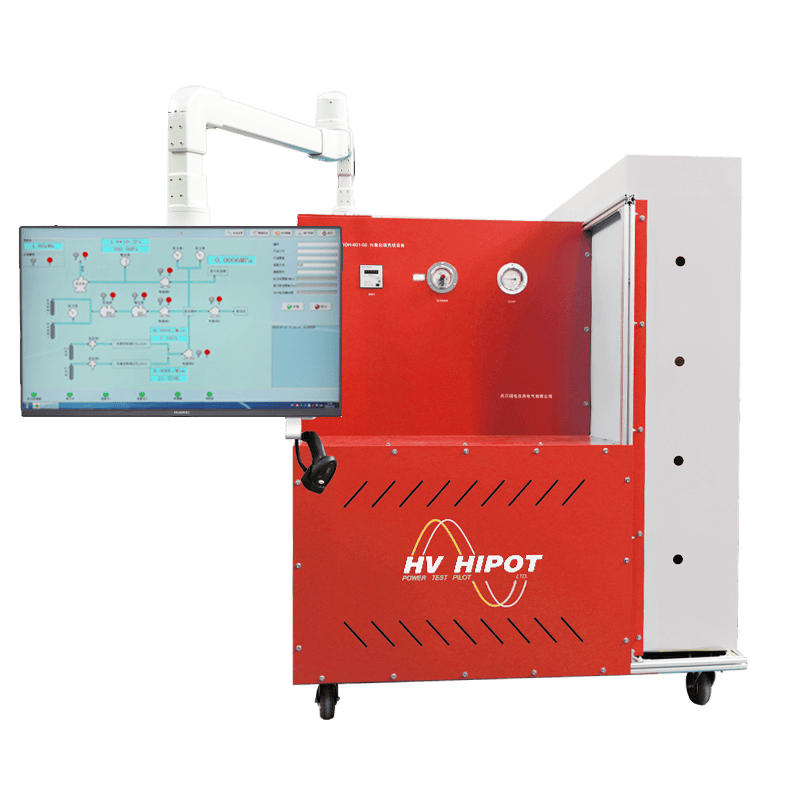

一套 SF6 氣體回收裝置通常集成以下一個或多個功能，覆蓋 SF6 氣體全生命周期處理需求：
-
回收（抽吸）：從斷路器、GIS 腔體等電氣設備中抽出 SF6 氣體，是裝置最核心的基礎功能。
-
凈化處理：回收過程中同步去除 SF6 氣體中的雜質，包括水分、空氣（CF4、N2 等）、分解產物（SO2、HF 等）。
-
液化儲存：將凈化后的純凈 SF6 氣體壓縮并冷卻液化，儲存于內置儲液罐中，大幅減小氣體儲存體積。
-
精準充注：將儲存的液態 SF6 氣化后，精確充入目標電氣設備，滿足設備氣體用量需求。
-
壓縮增壓：對電氣設備內的 SF6 氣體進行壓縮，使其達到設備運行所需的額定壓力。
-
抽真空：回收氣體后或充注新氣前，對電氣設備內部及連接管路抽真空，徹底去除殘留空氣和水分。
SF6 氣體回收裝置由多個功能子系統協同構成，確保整體運行穩定可靠：
-
回收壓縮機：核心動力部件，負責從設備中抽出氣態 SF6 并壓縮，通常為適配液化氣體處理的專用壓縮機。
-
真空泵：用于對系統及電氣設備抽真空，創造負壓環境，同時去除水分和空氣殘留。
-
凈化系統：
-
過濾器：含粉塵過濾器、分子篩等吸附劑，專門去除氣體中的水分和分解產物；
-
油分離器：分離壓縮機運行過程中可能帶入的油分，避免污染 SF6 氣體。
-
冷凝液化單元：通過制冷系統將壓縮后的高壓 SF6 氣體冷卻，轉化為液態便于儲存。
-
儲液罐：專門儲存液化后的純凈 SF6 氣體，保障氣體儲存安全。
-
壓力與真空表：實時監控系統各關鍵節點的壓力值和真空度，確保運行狀態可追溯。
-
控制系統：現代裝置多采用 PLC 控制，實現自動化操作、安全保護及運行數據記錄功能。
-
連接管路與閥門：構成完整密閉的氣路系統，保障氣體傳輸順暢、無泄漏。
選擇 SF6 氣體回收裝置時，需重點關注以下核心參數，匹配實際應用場景需求：
-
回收速率：單位時間內可回收的 SF6 氣體質量（kg），直接決定工作效率，大型 GIS 設備需優先選擇高回收速率型號。
-
最終真空度：衡量抽真空能力的核心指標，數值越高（真空度越好），通常要求達到 < 10 Pa 或更高標準。
-
回收后殘壓：設備內 SF6 氣體可被抽取的最低壓力，殘壓越低，說明氣體回收越徹底，減少浪費與污染。
-
儲罐容量：決定單次可處理的 SF6 氣體總量，避免中途轉移氣體影響工作連續性。
-
氣體凈化指標：
-
露點：處理后氣體的水分含量，通常要求≤-40°C，部分場景需達到≤-50°C；
-
油分含量：需控制在 < 1 ppm；
-
純度：處理后 SF6 氣體純度需≥99.9%。
-
自動化程度：是否支持一鍵式操作、自動停機、運行數據記錄等功能，提升操作便捷性與安全性。
-
移動性與電源：設備運輸便捷性（如是否帶滾輪、便攜設計），以及現場電源適配要求（380V/220V）。
