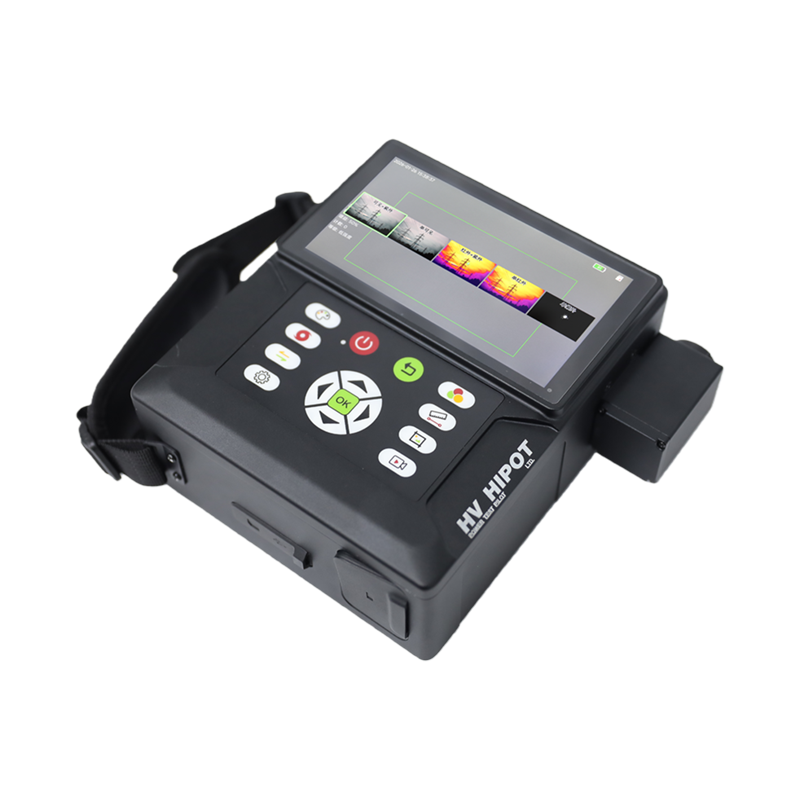

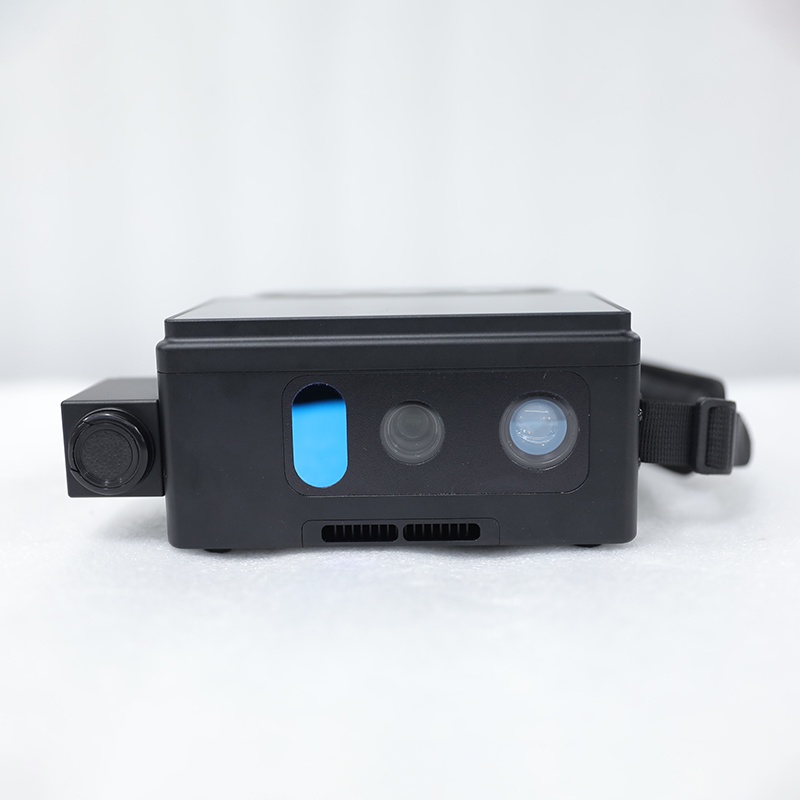

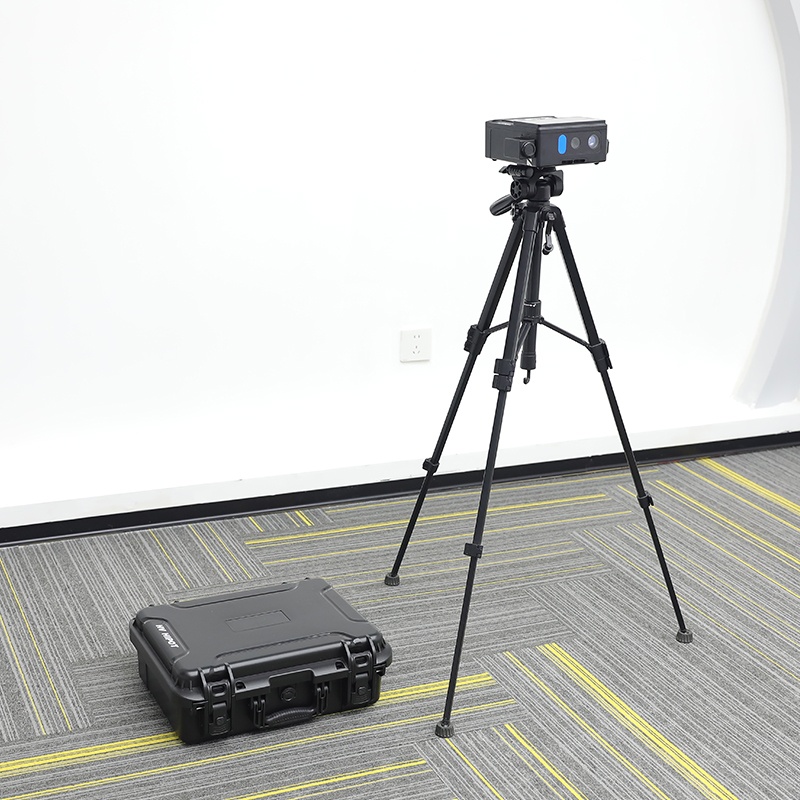

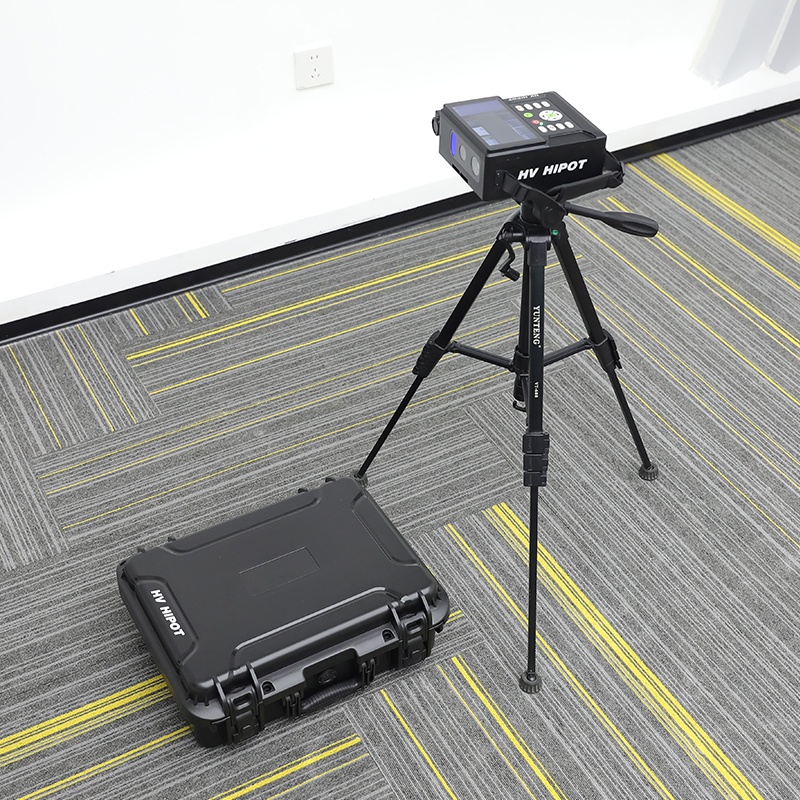

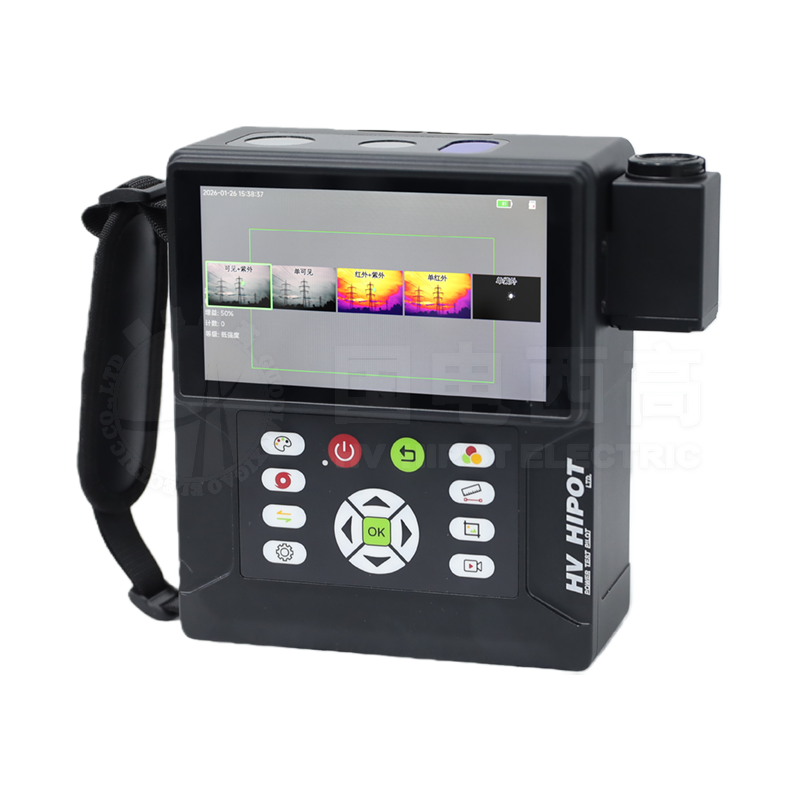

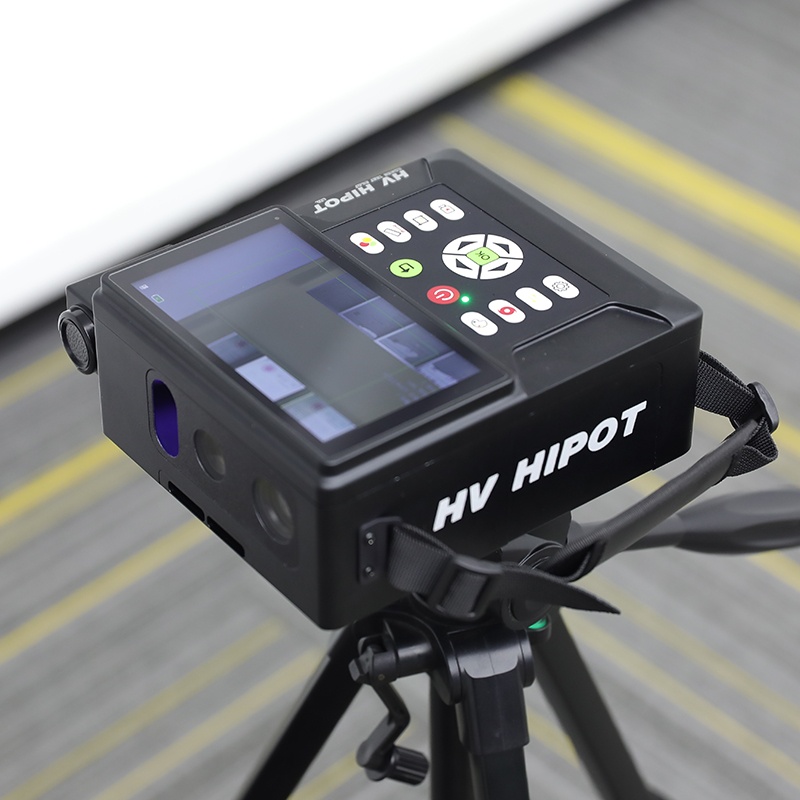

UVI-41Pro 多光譜成像儀，采用人體工學設計，按鍵操作，非常適合各種高壓電氣設備的日常維護。該儀器采用日盲技術，將可見光、紫外光、紅外 成像，通過兩路圖像的實時同步融合來實現對紫外發光位置的定位，可全天候進行檢測。其中視頻顯示可單獨顯示紫外視頻和可見光視頻，或者疊加后的合成視頻，可對選定范圍的紫外光點進行計數，提供測量數據。
對于多數高壓電力設備而言，金屬元件上無電暈以及外部絕緣無表面局部放電是必需的，有時這也是設備保持正常運行狀態的有力證明。隨著絕緣性能的降低、結構缺陷的出現或者表面污穢和濕度的增加，放電過程的強度也將增大，這樣便可利用電暈或表面局部放電的產生與增強現象間接評估現有運行設備的絕緣狀況以及及時發現設備本身缺陷。
|
功能選項 |
參數 |
|
|
紫外光通道特性 |
紫外光靈敏度 |
2.0x 10-18watt/cm2 |
|
響應波段 |
240-280nm |
|
|
最小放電檢測靈敏度 |
1.0pC（檢測距離10m、15m時） |
|
|
檢測距離 |
50m |
|
|
紫外增益 |
1%-100%可調 |
|
|
紫外分辨率 |
1280×720 |
|
|
視場角 |
3檔視場角可調 |
|
|
紅外光通道特性 |
紅外熱成像分辨率 |
640*480 |
|
典型NETD |
≤30mK |
|
|
測溫范圍 |
-20~550℃ |
|
|
測溫精度 |
±2℃或±2% |
|
|
紅外變倍 |
1-8倍 |
|
|
可見光相機分辨率 |
1920×1080 |
|
|
可見光相機變焦 |
10倍光學變焦，12倍數字變倍 |
|
|
可見光感光靈敏度 |
≤0.1 Lux |
|
|
聚焦距離 |
0.5m~∞ |
|
|
拍照分辨率 |
1920×1080 |
|
|
錄像視頻幀頻 |
≥30Hz |
|
|
顯示模式 |
單可見光圖像，單紫外圖像，單紅外圖像，可見光/紫外融合圖像，紅外/紫外融合圖像 |
|
|
紫外光/可見光疊加精度 |
≤1mrad |
|
|
*紫外/可見光融合變倍 |
支持紫外/可見光融合變倍， |
|
|
*圖像融合修正算法 |
根據測距自動修正圖像融合精度 |
|
|
激光測距波長 |
905nm |
|
|
激光測距范圍 |
1~100m |
|
|
測距分辨率 |
±0.1m |
|
|
內置數據處理算力 |
6T |
|
|
抗陽光干擾能力 |
具備過濾日光紫外線功能，不受陽光干擾，成像清晰 |
|
|
功能參數 |
||
|
界面 |
按鍵操作+觸屏操作 |
|
|
錄像、拍照 |
報警閾值可設置 |
|
|
控制輸入 |
屏幕亮度可調節，最大亮度≥1000cd/m2 |
|
|
報警 |
紫外增益調節范圍1%~100% |
|
|
放電強度等級判定 |
可通過調節紫外相機積分時間來實現信號增強，實現微弱信號的靈敏探測 |
|
|
*本機回放 |
紫外信號顯示具有多種偽色彩可設置 |
|
|
紫外信號增強模式 |
紅外成像畫面具有多種偽色彩可設置 |
|
|
紫外檢測范圍 |
配置紅外成像畫面分析軟件，可分析全局熱性態 |
|
|
紫外信號偽色彩 |
紫外信號顯示具有4種偽色彩可設置 |
|
|
紅外成像偽色彩 |
紅外成像畫面具有10種偽色彩可設置 |
|
|
*紅外分析軟件 |
配置紅外分析軟件，支持利用軟件二次切換圖像偽色彩，提供深度分析熱態圖像的功能。 |
|
|
屏幕截圖 |
具有屏幕截圖功能 |
|
|
程序升級 |
通過SD卡可對儀器升級 |
|
|
接口防水 |
物理接口具備防水設計，不直接暴露在空氣中 |
|
|
手帶 |
配置真皮手帶 |
|
