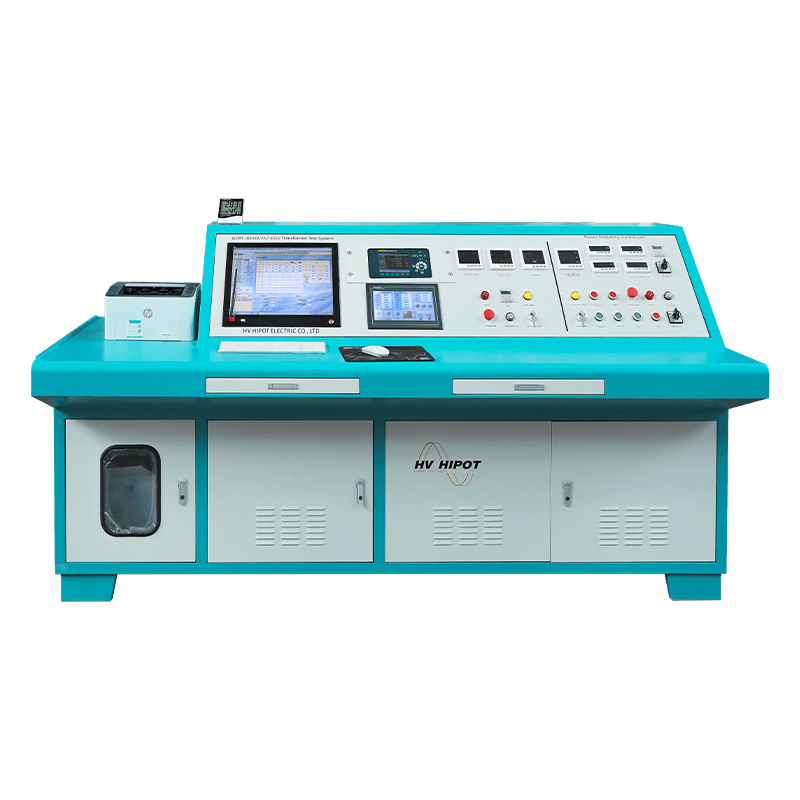

一、安全規程要求

1. 隔離與鎖定：確保電機與電網完全斷開，嚴格執行 “掛牌、上鎖” 程序，防止意外合閘。
2. 放電操作：試驗前后需對電機繞組及所有電容元件進行充分放電，消除殘余電荷風險。
3. 現場警戒：設置明顯警戒線及高危標識，試驗全程安排專人監護，嚴禁無關人員進入高壓作業區域。
4. 可靠接地：試驗設備外殼、電機定子機座必須進行可靠接地處理，形成完整保護回路。
5. 防觸電措施：勵磁回路與測量回路均涉及高電壓，操作人員需全程使用絕緣工具，穿戴絕緣鞋、絕緣手套等防護裝備。
6. 防火準備：現場配備合格滅火器材，防范局部過熱點引燃絕緣材料或堆積灰塵。

二、試驗前準備工作

1. 鐵心清理：徹底清除鐵心表面、通風溝內的灰塵、油污及各類異物，避免影響試驗精度。
2. 參數記錄：詳細記錄電機核心參數，包括但不限于電機型號、鐵心尺寸（外徑、內徑、長度、槽數）、鐵心材料（已知情況下）、鐵心重量等。
3. 繞組安裝：
   • 勵磁繞組（N1）：采用絕緣電纜沿鐵心軸向纏繞，通常纏繞于定子鐵心軛部，匝數根據試驗需求確定。
   • 測量繞組（N2）：與勵磁繞組平行布置，相隔一定角度（如 90°）纏繞，匝數通常少于勵磁繞組，用于精確測量感應電勢。
   • 磁通密度測量繞組：可單獨纏繞專用繞組，也可利用測量繞組兼任該功能。
4. 設備連接：按照電氣原理圖規范連接電源、勵磁繞組、測量儀器及測溫設備，確保接線牢固、極性正確。

三、試驗操作步驟

（一）目標電壓計算

• f：電源頻率（Hz）
• B：目標磁通密度（T），常規選用 1.0 T 或 1.4 T
• A：鐵心軛部有效截面積（m2）
• N2：測量繞組匝數

（二）通電與數據記錄

1. 合上電源后緩慢升壓，實時監視測量繞組電壓 U2，當 U2 達到計算目標值時停止升壓，保持電壓穩定。
2. 記錄核心數據：
   • 勵磁電壓 U1（V）
   • 勵磁電流 I1（A）
   • 測量繞組電壓 U2（V）
   • 輸入總功率 P（W）（即實測鐵損數據）
   • 試驗持續時間（常規為 90 分鐘）

（三）監控與測溫

1. 按固定時間節點記錄數據：試驗開始后第 0、5、10、15、30、45、60、75、90 分鐘各記錄一次。
2. 采用紅外熱像儀對鐵心內、外表面進行全面掃描，排查溫度異常點（熱點），記錄最高溫升數值及熱點具體位置。

（四）試驗結束流程

1. 達到規定試驗時間后，緩慢將電壓降至零，隨后切斷電源。
2. 立即對勵磁繞組及鐵心進行放電處理。
3. 確認放電完成后，方可進行設備拆除及接線拆卸工作。

四、結果計算與判斷標準

（一）單位鐵損計算

• P_measured：功率分析儀讀出的有功功率
• G_fe：鐵心軛部有效重量

（二）最高溫升計算

• T_hotspot：紅外熱像儀測得的鐵心最高溫度
• T_ambient：試驗環境溫度

（三）核心判斷依據
