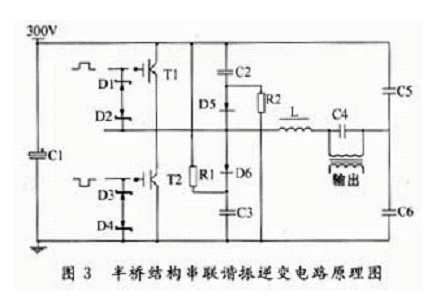

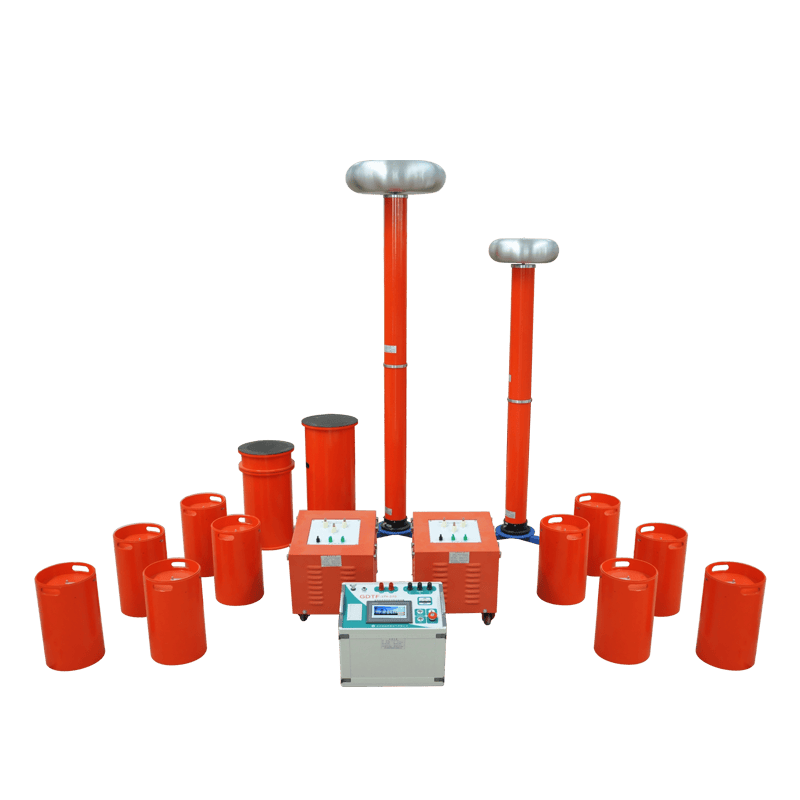

該電源采用半橋結構串聯諧振（也稱為串聯諧振耐壓裝置）逆變電路。主電路原理如圖3所示。在大功率IGBT諧振式逆變電路中，主電路的結構設計十分重要。由于電路中存在引線寄生電感，IGBT開關動作時在電感上激起的浪涌尖峰電壓Ldi/dt不可忽視。由于本電源采用的是半橋逆變電路，相對全橋電路來說，將產生比全橋電路更大的di/dt，正確設計過壓保護即緩沖電路，對IGBT的正常工作十分重要；如果緩沖電路設計不當，將造成緩沖電路損耗增大，會導致電路發熱嚴重，容易損壞元件，不利于長期工作。

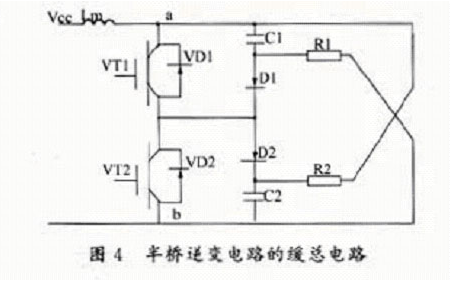

過程是：當VT2開通時，隨著電流的上升，在線路雜散電感Lm的作用下，使得Uab下降到Vcc-Ldi/dt。此時前一工作周期以被充電到Vcc的緩沖電容C1，通過VT1的反并聯二極管VD1、VT2和緩沖電阻R2放電。在緩沖電路中，流過反并聯二極管VD1的瞬時導通電流ID1為流過線路雜散電感電流IL和流過緩沖電容C1的電流IC之和，即ID1=IL+IC，因此IL和di/dt相對于無緩沖電路要小得多。當VT1關斷時，由于線路雜散電感Lm的作用，使Uce迅速上升，并大于母線電壓Vcc，這時緩沖二極管VD1正向偏置。Lm中的儲能（LmI2/2）向緩沖電路轉移，緩沖電路吸收了貯能，不會造成Uce的明顯上升。

緩沖元件的計算與選擇

式中：

f—開關頻率

Rtr—開關電流上升時間

IO—最大開關電流

Ucep—瞬態電壓峰值。

在串聯諧振緩沖電路的元件選擇中，電容要選擇耐壓較高的電容。二極管最好選擇高性能的快恢復二極管，電阻要用無感電阻。

該電源已經成功地應用于大功率電力測試儀器，與傳統方法相比，不僅測量精度高，而且提高了工作效率。增加了工作安全性，降低了勞動強度。
