一、明確試驗需求與標準

1. 電纜類型：區分油紙電纜與交聯聚乙烯電纜，該屬性直接決定試驗采用直流法還是交流法。
2. 電纜電壓等級與截面：這兩項參數是確定試驗電壓數值與電纜電容量的核心依據。
3. 執行標準：試驗需嚴格遵循國家或行業相關標準，如 GB/T 3048、DL/T 596、IEC 60502 等，標準中明確規定了試驗電壓值、頻率及持續時間等關鍵指標。
4. 試驗?zāi)康?/span>：明確試驗屬于竣工驗收、預防性試驗還是故障診斷。其中竣工驗收試驗要求更為嚴格，預防性試驗可結合設備實際運行情況靈活調整試驗方案。

二、確定試驗方法，鎖定設備類型

1. 35kV 及以下中低壓交聯電纜：優先選用超低頻試驗設備（具備經濟便攜的優勢）或振蕩波試驗設備（可同步開展局放檢測工作）。

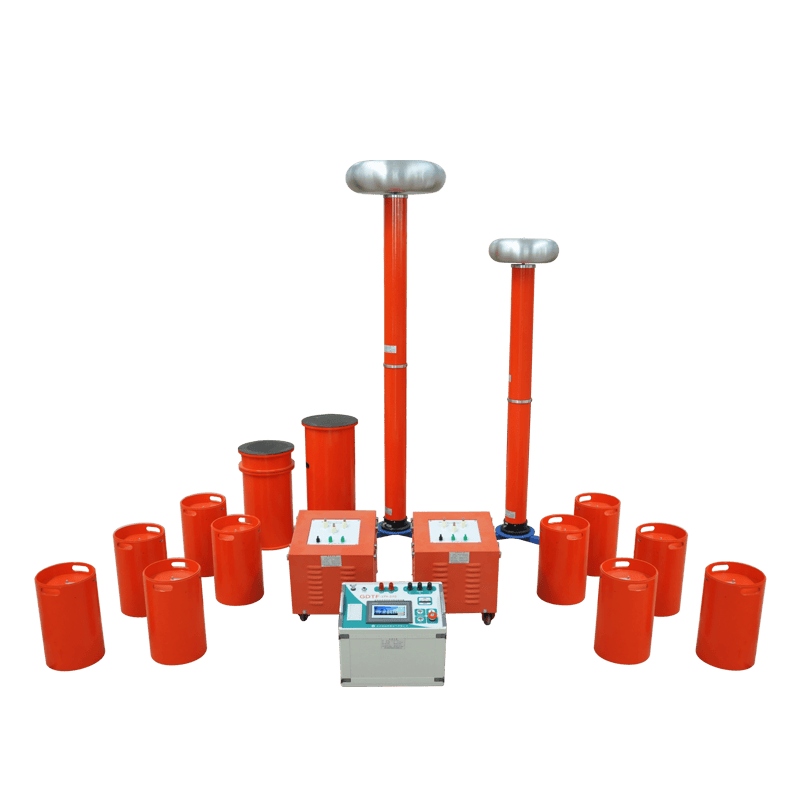

2. 66kV 及以上高壓、超高壓交聯電纜：必須采用串聯諧振交流耐壓法，匹配對應的串聯諧振試驗裝置。
3. 老舊油紙電纜：可按照相關規程要求，采用直流耐壓法及對應的直流耐壓試驗設備。

三、關鍵參數計算與校核（以串聯諧振試驗裝置為例）

1. 計算被試電纜電容量：依據電纜的型號、長度、截面積，查閱相關手冊或利用公式進行估算，該數值是確定設備配置的基礎數據。
2. 確定試驗電壓和頻率范圍：根據執行標準明確試驗電壓峰值；變頻諧振設備的頻率范圍通常分為兩類，一類是 30-300Hz，用于避開工頻干擾，另一類是 45-65Hz，適用于工頻耐受試驗。
3. 計算系統容量與電流
   • 試驗所需總?cè)萘坑?jì)算公式：\(P \approx \omega \cdot C \cdot U^2\)（其中\(\omega=2\pi f\)，C為電纜電容，U為試驗電壓）。
   • 試驗電流計算公式：\(I = \omega \cdot C \cdot U\)。
   • 設備核心部件（電抗器、勵磁變）的額定電壓需大于試驗電壓，額定電流需大于試驗電流。
4. 配置電抗器方案
   • 根據諧振條件公式\(f = 1/(2\pi\sqrt{LC})\)，結合已知的電纜電容C和期望的諧振頻率f，反推所需的總電感量L。
   • 依據單個電抗器的電感值、額定電壓及額定電流，確定電抗器的串并聯方式：串聯可提高電壓等級，并聯可提升電流承載能力，以此滿足試驗的具體參數要求。

四、考察設備功能與安全特性

1. 保護功能：設備必須具備完善的自動保護機制，涵蓋過壓保護、過流保護、閃絡保護、過溫保護、零位啟動保護等，保障試驗過程安全可控。
2. 測量精度：高壓測量分壓器的精度等級需不低于 1.5 級，確保試驗數據的準確性。
3. 便攜性與環境適應性：結合試驗現場條件（如變電站、隧道、野外等），選擇移動式、拖車式或固定式的設備類型。
4. 智能化程度：關注設備是否具備自動調諧、自動升壓、數據自動記錄、試驗報告自動生成等功能，提升試驗操作的便捷性與效率。
