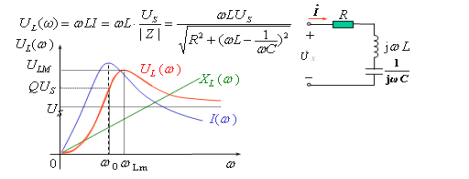

1、UL（w ） 的頻率特性

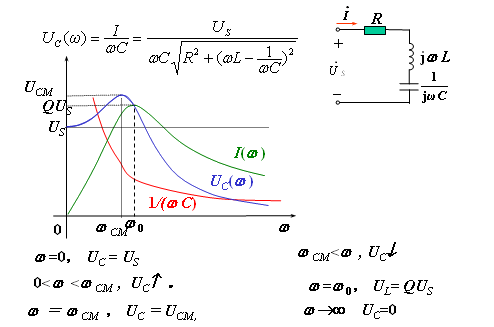

2、UC（ω）的頻率特性
當η=0時，電感相當于短路。電壓全部加在電容上，UL= 0， UC= US 。當η=1時，即串聯諧振，UL =UC = QUS。當η→∞時，電容相當于短路，電壓全部加在電感上UL=US，UC=0。
根據數學分析，當
才會出現UC（ω） ，UL（ω） 最大值。且UC（ωCM）=UL（ωLM）。
Q越高，ωLM和ωCM 越靠近ω0
由于電感、電容電壓最大值出現在諧振頻率附近很小的范圍內。因此同樣可以用串聯諧振（串聯諧振裝置）電路來選擇諧振頻率及其附近的電壓。即對電壓也具有選擇性。
上面得到的都是由改變頻率而獲得的。如改變電路參數，則變化規律就不完全與上相似。
上述分析原則一般來講可以推廣到其它形式的諧振電路中去。但不同形式的諧振電路有其不同的特征，要進行具體分析，不能簡單搬用。
