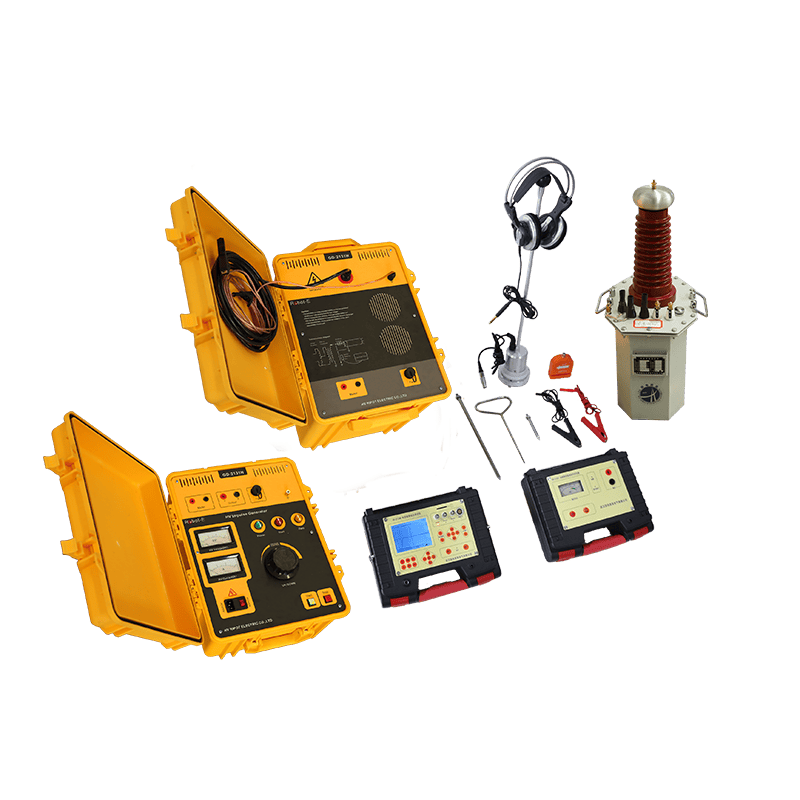

由于電纜電容量較大，采用工頻試驗方案所需的電源容量極高，設備體積相對笨重，在現場試驗場景中難以實現。因此，調頻諧振耐壓試驗設備成為目前行業內的主流選擇，其核心原理是利用電抗器與試品電容形成諧振，通過小容量電源激勵，即可產生滿足試驗要求的高電壓、大電流。
-
變頻電源控制箱作為系統的核心控制單元，可將工頻電源轉換為頻率可調的電源，常規可調頻率范圍為 30-300Hz。同時承擔系統控制與保護功能，保障試驗過程穩定安全。
-
勵磁變壓器作用是將變頻電源輸出的電壓進行升壓處理，為諧振回路提供能量支撐，是實現高電壓輸出的關鍵環節之一。
-
諧振電抗器屬于系統核心部件，電感參數可調節，調節方式通常為抽頭調節或可調鐵芯調節，能夠與試品電纜電容構成串聯諧振回路。該設備多采用多節設計，可通過串并聯組合的方式，適配不同電壓等級與容量的試驗需求。
-
電容分壓器主要用于試驗電壓的測量，具有阻抗高的特點，對諧振回路的運行狀態影響極小，可保障電壓測量的準確性。
-
補償電容器（可選配）當試品電纜電容較小時，可接入補償電容器增大系統等效電容量，幫助諧振回路更易實現調諧，確保試驗順利開展。
-
高壓連接線及附件作為系統組成的輔助部分，用于各設備間的連接，保障試驗回路的完整性。
設備選型需重點關注最大輸出電壓、額定電流、頻率范圍三項核心參數。以 35kV 電纜試驗為例，其試驗電壓通常為 2U?（即線電壓），配套試驗裝置需滿足最高輸出電壓≥80kV 的要求，行業內常用規格為 90kV 或 108kV。
-
GB/T 12706.4-2020 《額定電壓 1kV (Um=1.2kV) 到 35kV (Um=40.5kV) 擠包絕緣電力電纜及附件 第 4 部分：額定電壓 6kV (Um=7.2kV) 到 35kV (Um=40.5kV) 電力電纜附件試驗要求》
-
DL/T 474.4-2018 《現場絕緣試驗實施導則 第 4 部分：交流耐壓試驗》
-
GB 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》，是現場交接試驗的核心執行標準
-
DL/T 596-2021 《電力設備預防性試驗規程》，是運行中設備預防性試驗的核心標準
-
Q/GDW 11316-2014 《電力電纜線路試驗規程》
-
安全防護試驗區域需設置圍欄與警示標識，安排專人全程監護；高壓引線需保持足夠安全距離；試驗前后，必須對試品及相關設備進行充分放電并接地，杜絕觸電風險。
-
可靠接地試驗系統中所有設備的外殼、電容分壓器低壓端、電纜非被試部分，均需可靠接地，保障試驗過程的安全性與數據準確性。
-
頻率選擇諧振頻率的選擇需避開電網工頻及其倍數，通常控制在 30-300Hz 范圍內。該頻率區間內的交流耐壓試驗，在標準層面被認定與工頻耐壓試驗具有等效性。
-
環境條件禁止在雨、霧天氣或空氣相對濕度＞80% 的環境下開展試驗；試驗前需確保電纜終端頭表面干燥、清潔，避免因環境因素影響試驗結果。
-
老電纜試驗評估針對運行年限較長的電纜開展預防性試驗時，升壓過程需格外緩慢，并密切監視試驗過程中試品的狀態變化，防止因電纜絕緣性能下降引發試驗故障。
