一、 核心檢測傳感器及配置要求
一臺功能完備的手持式局放檢測儀，需集成多類型傳感器以覆蓋不同設備的局放檢測需求，各傳感器的用途與配置要點如下：
-
高頻電流互感器（HFCT）
-
用途：卡裝于電纜接地線、變壓器中性點接地線等位置，檢測脈沖電流信號。作為電纜局放檢測的核心方法，可實現定量檢測（測量單位為 pC）。
-
配置要點：帶寬（常規范圍為 1MHz 至數十 MHz）、檢測靈敏度、鉗口尺寸（需適配不同線徑的接地線）。
-
特高頻傳感器（UHF）
-
用途：檢測 GIS、開關柜、變壓器等金屬封閉設備內部局放產生的超高頻電磁波信號（頻率范圍 300MHz-3GHz）。具備強抗干擾能力，可實現局放定位。
-
配置要點：天線形式（內置式或外置式）、檢測頻帶覆蓋范圍、檢測靈敏度。
-
超聲波傳感器（AE）
-
用途：檢測局放產生的機械振動聲波信號。適用于變壓器、開關柜等設備的表面檢測，可實現準確定位，對電暈放電和表面放電尤為敏感。
-
配置要點：傳感器類型（接觸式需配合耦合劑使用，非接觸式無需耦合劑）、頻率范圍（常規范圍為 20kHz-300kHz）。
-
暫態地電壓傳感器（TEV）
-
用途：檢測開關柜等金屬鎧裝設備內部放電時，在箱體接縫處泄露的電磁波信號（頻率范圍 3MHz-100MHz）。主要用于開關柜的快速普查工作。
-
配置要點：檢測量程（單位為 dBmV）、檢測準確性。
二、 輔助功能與配置
手持式局放檢測儀需配備完善的輔助功能，以提升現場檢測效率與數據可靠性，核心輔助功能如下：
-
同步功能：支持工頻同步，可通過相位分辨譜圖（PRPD/PRPS）實現放電類型的識別。
-

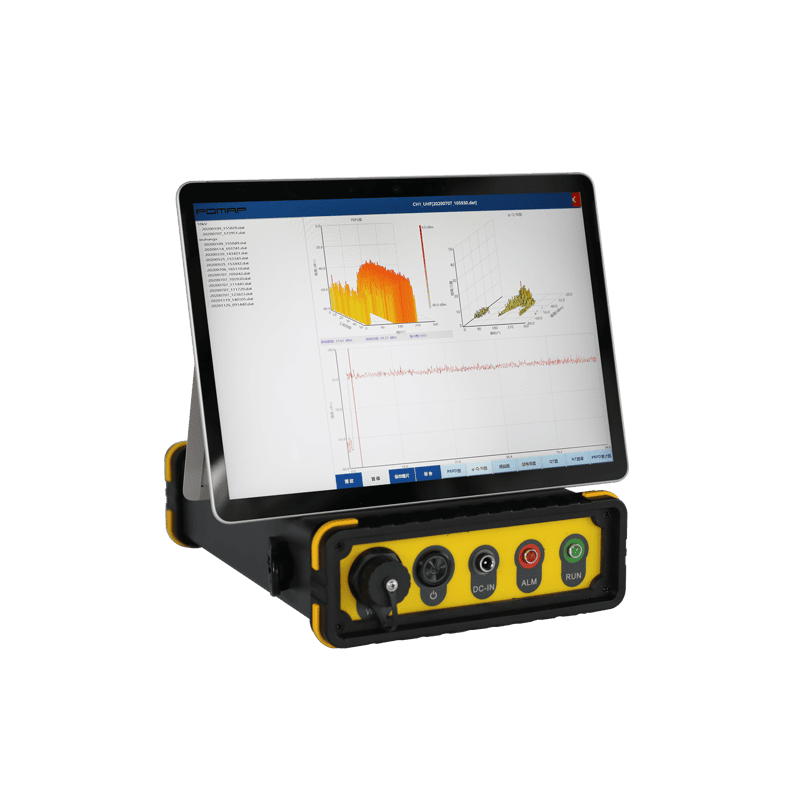

人機界面：配備大尺寸、高清晰度的觸摸屏，便于現場人員觀察局放波形與譜圖。
-
數據管理與軟件：具備強大的本地數據存儲能力，配套后臺分析軟件可實現數據比對、檢測報告自動生成等功能。
-
定位功能：支持通過時差法（超聲波 + UHF 傳感器聯合檢測）或信號強弱分析，實現局放故障的精準定位。
-
環境傳感器：集成溫濕度傳感器，可同步記錄檢測環境的溫濕度參數，為數據分析提供參考。
-
續航與堅固性：配備長續航電池，滿足現場長時間檢測需求；采用堅固防摔的外殼設計，適應復雜的現場使用環境。
三、 選型指南（關鍵考量因素）
手持式局放檢測儀選型需遵循 **“基于應用，匹配需求”** 的核心原則，重點考量以下因素：
-
主要檢測對象（決定核心傳感器配置）
-
配電開關柜巡檢：基本配置為 TEV 傳感器 + 超聲波傳感器，選型重點關注 TEV 測量的重復性與超聲波傳感器的靈敏度。
-
高壓電纜線路巡檢：必須配置 HFCT 傳感器，且需具備高靈敏度；可選配超聲波傳感器，用于電纜接頭的局放定位。
-
GIS 巡檢：首選配置 UHF 傳感器，且需采用高性能 UHF 傳感器；可選配超聲波傳感器，用于輔助定位。
-
變壓器巡檢：常用配置為超聲波傳感器 + HFCT 傳感器（卡裝于中性點或末屏接地線）；外置式 UHF 傳感器的應用也逐漸普及。
-
全業務綜合巡檢：需選擇集成 HFCT、UHF、超聲波、TEV 四種傳感器的多功能合一設備；需注意的是，此類設備的各單項傳感器性能，可能低于專用型檢測設備。
-
性能參數
-
靈敏度：儀器可檢測的最小放電量（HFCT 傳感器常規為 pC 級；UHF 與 TEV 傳感器以 dBm 或 dBμV 為單位）。
-
動態范圍：需同時滿足微弱信號檢測與強放電信號檢測需求，且在強放電環境下信號不飽和。
-
抗干擾能力：具備數字濾波、FFT 頻譜分析、圖譜識別等抗干擾功能，可有效排除現場干擾信號。
-
采樣率與帶寬：更高的采樣率與帶寬，有助于捕捉高頻局放信號，實現精確的時差定位。
-
易用性與智能化
-
操作邏輯：操作界面簡單直觀，便于現場人員快速掌握使用方法。
-
診斷輔助：內置放電類型圖譜庫、專家診斷系統或智能預警功能（如 AI 識別技術），可輔助現場人員進行放電類型判斷。
-
數據聯動：支持與在線監測系統、資產管理系統進行數據交互，實現檢測數據的統一管理。
-
預算與售后服務
-
預算：需結合實際檢測需求與預算范圍，選擇性價比適配的設備。
-
售后服務：儀器的培訓、校準、維修便利性至關重要，直接影響設備的長期使用效率與檢測數據可靠性。
