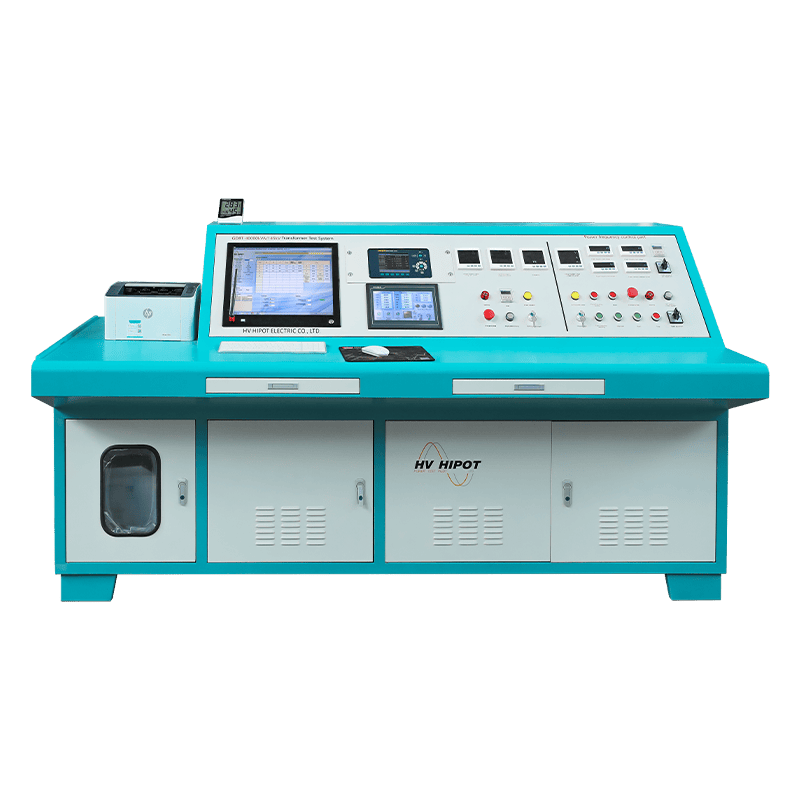

變壓器容量特性測試儀是一種集多種測試功能于一體的高性能便攜式儀器。該儀器可在不外接電源（停電）的工況下，于現場快速、準確地測量配電變壓器的實際容量、空載損耗、負載損耗等關鍵參數，進而實現對變壓器性能狀態、能效等級的判斷，同時完成對其銘牌容量真實性的驗證。
工作原理
儀器工作的核心原理基于變壓器等效電路模型和低壓短路法，具體分為容量判定原理與損耗測量原理兩部分。
容量判定原理
在變壓器高壓側（或低壓側）施加較低的測試電壓，并將低壓側短路，測量此時的短路損耗、短路電流等參數。依據變壓器相似定律，負載損耗與額定電流的平方成正比。儀器會將實測數據與內置數據庫中各容量型號變壓器的典型阻抗參數進行比對計算，從而智能匹配出最接近的實際容量。
損耗測量原理
-
空載損耗：從變壓器低壓側施加額定頻率的額定電壓，高壓側開路，直接測量輸入功率，該功率即為空載損耗。
-
負載損耗：從變壓器高壓側施加額定頻率的額定電流（或降低的電流），低壓側短路，測量此時的輸入功率，并將其折算到額定條件下，得到負載損耗。
主要應用場景
-
變壓器驗收：新購變壓器安裝前的性能驗收工作。
-
預防性試驗：定期檢測運行中變壓器的健康狀況，及時發現潛在故障。
-
用電檢查：稽查變壓器是否存在 “容虧”（實際容量小于銘牌）導致的相關問題，或 “容盈” 引發的過載風險。
-
出廠試驗與質量控制：對變壓器產品進行出廠前的性能檢測，保障產品質量。
-
故障診斷與大修后試驗：針對故障變壓器進行診斷，以及變壓器大修后的性能驗證。
-
能效評估：為變壓器節能改造、淘汰高耗能設備提供準確的數據依據。
