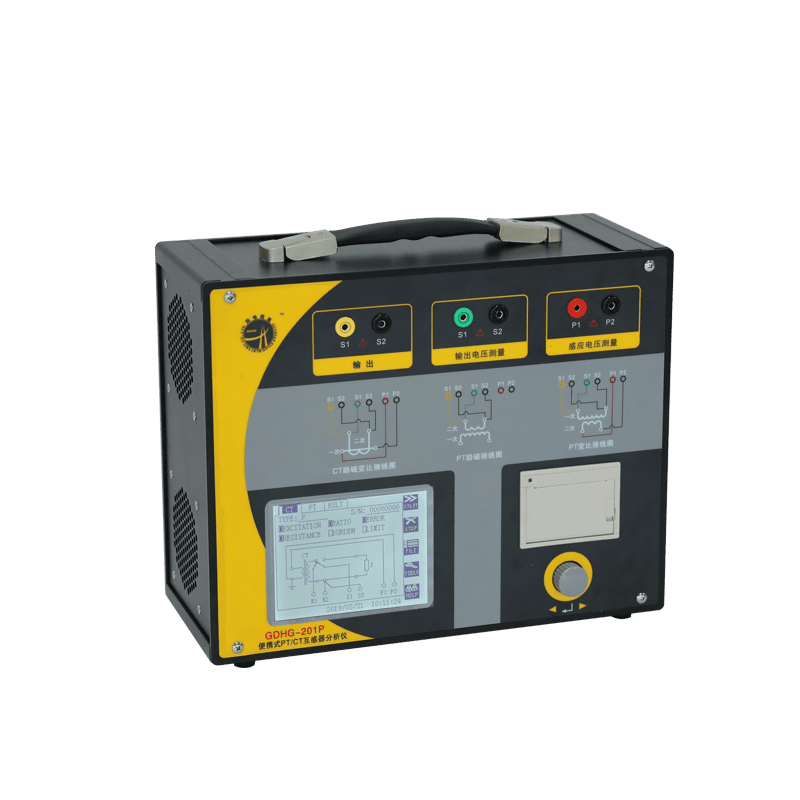

互感器現場校驗儀是一款應用于安裝現場的綜合性高精度儀器,主要用于對電流互感器(CT)與電壓互感器(PT/CVT)開展性能測試及誤差校驗工作。
一、主要功能與測試對象
先進的互感器現場校驗儀屬于 “多合一” 集成系統,具備以下核心功能:
-
電流互感器(CT)測試
-
比值差與相位差(比差 / 角差)校驗:作為核心功能,可用于判斷計量用 CT 的合格性。
-
伏安特性曲線(勵磁曲線)測量:通過測量并繪制曲線,計算拐點電壓 / 電流、10% 誤差曲線,以此評估保護用 CT(尤其是 P 級)的性能。
-
二次繞組阻抗 / 內阻測量:實現直流電阻的測量。
-
極性檢查:完成同名端的判斷。
-
退磁處理:對 CT 進行退磁,消除剩磁帶來的影響。
-
二次負荷測試(回路阻抗):測量 CT 二次側實際所帶的負荷。
-
二次回路完整性檢查:判斷二次回路是否存在開路、短路或接觸不良的問題。
-
電壓互感器(PT/CVT)測試
-
比差 / 角差校驗:可對電磁式 PT 和電容式 CVT 進行誤差校驗。
-
實際負荷測量:測量 PT 二次側的實際負荷。
-
極性檢查:完成互感器極性的判斷。
-
CVT 特殊測試:部分高級型號的校驗儀,支持對 CVT 的中間變壓器進行單獨測試。
-
其他擴展功能
-
合并單元(MU)校驗:在數字化變電站場景中,校驗合并單元輸出的采樣值報文精度。
-
暫態特性測試:針對 TP 級保護 CT,測試其暫態誤差,該功能需特殊型號的校驗儀支持。
-
GIS 內置式互感器測試:可適配 SF6 氣體絕緣開關設備中的特殊接口,完成相關測試。
二、工作原理與技術核心
互感器現場校驗儀的核心測量原理為比較法,具體包含以下技術路徑與核心技術:
-
標準源法
-
針對 CT:儀器內置高精度標準電流互感器與升流器,向被試 CT 一次側注入測試電流(電流范圍從幾安到數千安,具體取決于儀器功率),同時測量標準 CT 的一次電流與被試 CT 的二次電流,通過同步比對計算誤差。
-
針對 PT:儀器內置高精度標準電壓互感器與調壓升壓源,向被試 PT 二次側(或一次側)施加電壓,測量標準 PT 的一次電壓與被試 PT 的二次電壓,通過比對完成誤差計算。
-
低校高法
對于高壓互感器,現場無法施加額定高電壓或大電流,校驗儀采用 “低校高” 原理。通過測量互感器在低電壓、小電流工況下的特性,結合其等效電路模型,利用先進算法推算出額定工況下的誤差。
-
高精度同步采樣與 DSP 處理
儀器在測試回路與標準回路中進行同步高速采樣,借助數字信號處理(DSP)技術,精確提取信號的幅值與相位信息,進而計算出微小的比差與角差,保障測量精度。
