絕緣子芯棒泄漏電流試驗裝置，是專門用于評估復合絕緣子（非陶瓷絕緣子）關鍵部件 —— 玻璃鋼芯棒，在潮濕和污穢條件下耐漏電起痕與電蝕損性能的專用設備。其核心功能為模擬嚴苛運行環境，檢測芯棒材料的本質絕緣性能是否符合相關標準要求。
一、試驗目的與遵循標準
（一）試驗目的
-
評估耐漏電起痕能力
驗證芯棒材料在電場與電解液污染的共同作用下，表面是否易形成導電通道（漏電痕跡）。
-
評估耐電蝕損能力
驗證芯棒材料在泄漏電流產生的電弧作用下，是否會發生嚴重燒蝕、碳化現象，進而導致機械強度下降。
-
預防芯棒 “脆斷”
這是本項試驗的核心目的。劣質芯棒在長期泄漏電流與酸蝕作用下，易發生內部斷裂，進而引發輸電線路掉串的重大事故。該試驗是篩選合格芯棒材料的關鍵手段。
（二）遵循標準
本試驗主要遵循國際與國內兩類技術標準，具體如下：
-
國際標準：IEC 62217《polymeric insulators for overhead lines》
-
中國國家標準：GB/T 22079-2008《標稱電壓高于 1000V 使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接收準則》
在上述標準中，對應的試驗方法通常被稱為 “斜板法” 或 “漏電起痕與蝕損試驗”。

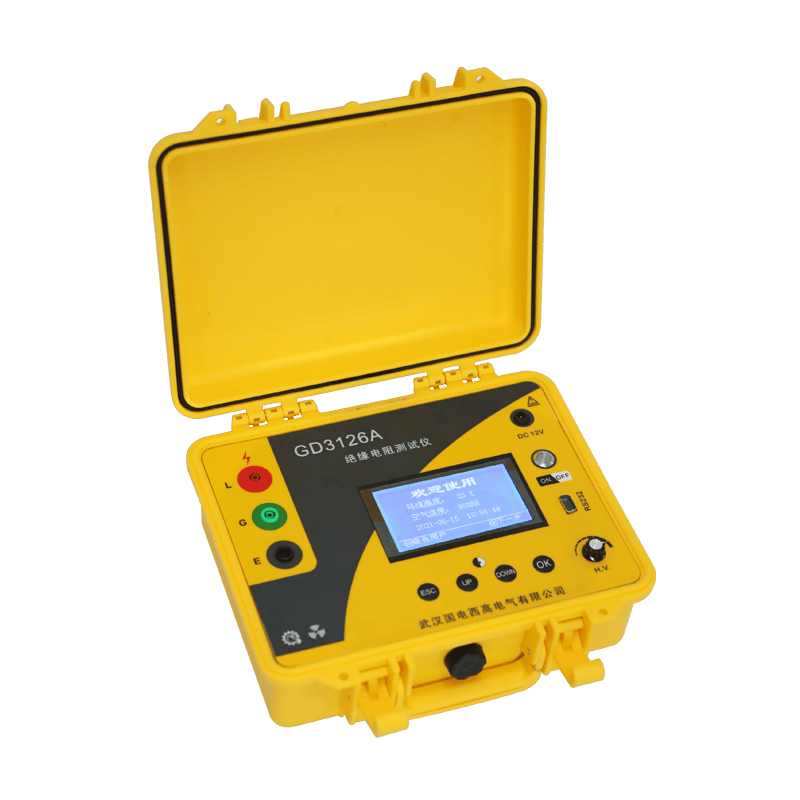

二、裝置主要構成
一套完整的絕緣子芯棒泄漏電流試驗裝置，由多個功能子系統構成，各子系統的技術參數與功能要求如下：
（一）高壓電源系統
該系統的核心設備為交流高壓試驗變壓器，容量通常在 5kVA~10kVA 區間。其運行要求為，能夠提供穩定、可調的工頻高壓，輸出電壓峰值一般不低于 12kV，同時保證輸出電壓與電流的波形失真度處于較低水平。
（二）試驗電壓控制與測量系統
-
調壓器：主要作用是對輸入電壓進行平滑調節，為高壓電源系統提供穩定的輸入電壓。
-
電壓測量組件：采用高壓分壓器或經過校準的電壓互感器，對施加在試品上的電壓有效值進行精確測量。
（三）泄漏電流監測系統
作為試驗裝置的核心部分，該系統的組成與功能如下：
-
電流傳感器：通常選用高精度零磁通電流傳感器或取樣電阻，串聯在試品的接地回路中，實現對泄漏電流的精準采集。
-
數據采集單元：搭載高速 A/D 采集卡，可連續、實時記錄泄漏電流的波形與有效值。
-
核心功能：能夠準確捕捉并記錄超過設定閾值（如 10mA、30mA、60mA 等）的電流脈沖，并對脈沖次數進行統計。
（四）污液循環與滴加系統
-
污液配置要求：按照標準規定，需配置特定比例的混合導電液體，具體為含 0.1% 重量比 NaCl 溶液與 0.02% 重量比 ISO 1817 1 號非離子型濕潤劑的混合液。
-
滴液裝置：采用精密蠕動泵或恒液位滴管，確保污液以恒定流速（通常為 0.6 mL/min ± 10%）滴落至試品表面。
-
循環功能：對滴落的廢液進行收集，經過濾處理后可循環使用，以此保持污液電導率的穩定性。
（五）試品夾具與試驗平臺
-
夾具：采用聚四氟乙烯等耐腐蝕材料制成，可對芯棒試品實現牢固且絕緣的夾持。標準試品尺寸通常為 60mm×60mm×6mm 的平板，或從實際芯棒上切割的樣品。
-
電極：配置兩個矩形不銹鋼電極，以固定間距（通常為 50mm）平行放置在試品表面。
-
傾斜角度調節：試驗平臺角度可調整，能使試品與水平面形成 45° 或 20° 夾角（具體角度根據標準要求確定），確保污液可從上電極區域向下自然流淌。
（六）自動控制與保護系統
-
主控制器：采用 PLC 或工業計算機，實現對整個試驗流程的集成控制，涵蓋升壓、滴液啟動、計時、數據監測、試驗終止等全部環節。
-
保護單元
-
過流保護：當泄漏電流超過設定閾值（如 250mA）且持續時間達到設定值（如 2 秒）時，自動切斷高壓電源，避免試品完全擊穿損壞設備。
-
閃絡保護：可快速檢測閃絡現象，短暫切斷電壓后自動恢復供電，保障試驗連續性。
-
安全聯鎖：試驗裝置柜門開啟時，自動切斷電源，確保操作人員人身安全。
（七）數據管理與軟件系統
-
控制軟件：支持試驗參數的靈活設置，包括電壓、試驗時間、污液流速、電流閾值等關鍵指標。
-
實時監控界面：可直觀顯示試驗過程中的電壓數值、電流波形、電流有效值、脈沖計數、試驗剩余時間等數據。
-
數據記錄與報告生成：自動記錄試驗全過程的各項數據，試驗結束后可自動生成包含電流趨勢圖、脈沖統計表及試驗結論的完整報告。
