絕緣桿（又稱絕緣操作桿、令克棒）是電力行業中最常用的基本安全工器具，其耐壓試驗對保障作業安全至關重要。以下為絕緣桿耐壓試驗裝置的組成、適用范圍及依據標準規程的詳細梳理。
一、絕緣桿耐壓試驗裝置簡介

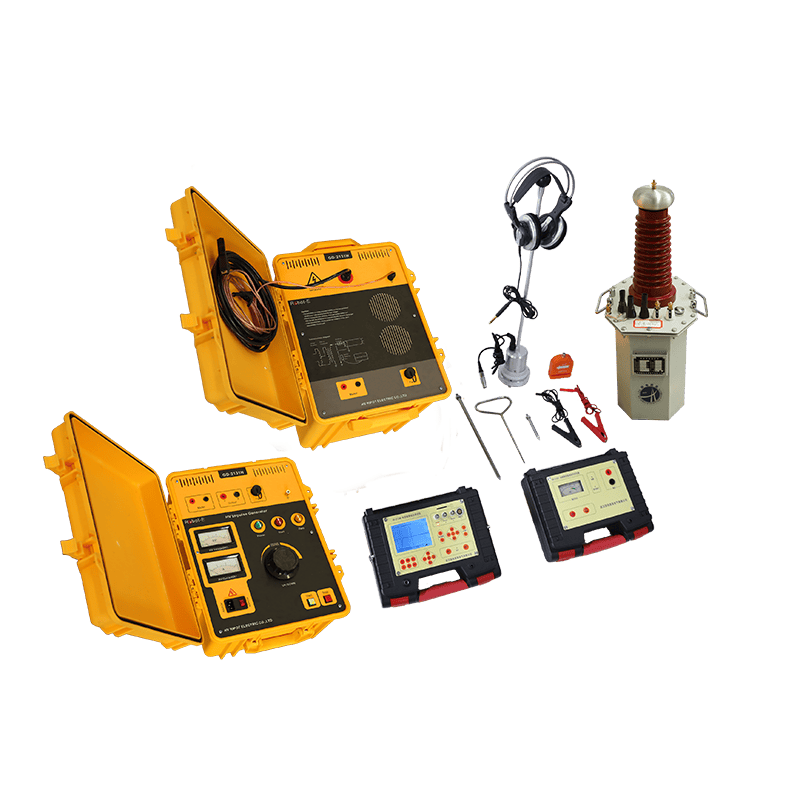

絕緣桿耐壓試驗裝置是專門用于對絕緣桿開展工頻交流耐壓試驗的設備，核心作用是驗證絕緣桿的絕緣強度是否滿足安全使用要求。
該裝置主要由以下部分構成：
-
試驗變壓器：功能為提供可調的高電壓，滿足不同試驗電壓等級需求。
-
調壓器：用于平穩調節試驗電壓，確保電壓輸出穩定可控。
-
保護電阻：核心作用是限制短路電流，對裝置及試驗對象形成保護。
-
高壓測量系統：負責精確測量施加在絕緣桿上的電壓值，保障試驗數據準確。
-
電極系統：包含高壓電極、接地電極和測量電極，具體配置需遵循試驗標準要求。
試驗操作時，需將絕緣桿的有效絕緣部分置于電極之間，按照規定參數施加對應電壓，并保持規定的加壓時長，以此完成絕緣性能檢測。
二、適用范圍
絕緣桿耐壓試驗裝置主要用于測試帶電作業用、手持式絕緣工器具的電氣性能，具體內容如下：
-
核心測試對象
-
絕緣桿類：涵蓋各類絕緣操作桿、測高桿、支桿、拉閘桿等。
-
同類絕緣工具：包含絕緣硬梯、絕緣支架、絕緣遮蔽罩等具有硬質絕緣部件的工具。
-
測試類型
-
出廠試驗：是絕緣桿生產環節必須完成的例行試驗，保障出廠產品質量達標。
-
型式試驗：適用于新產品定型、產品設計變更或原材料發生重大變更的情況，驗證產品性能穩定性。
-
預防性試驗 / 周期性試驗：屬于電力系統、工礦企業等使用單位的強制性安全檢測項目，需按照規定周期（通常為 6 個月或 1 年）開展。
-
驗收試驗：使用單位針對新購置或檢修后的絕緣桿開展的驗收測試，確保工具滿足使用要求。
三、不適用范圍
-
橡膠類軟質絕緣工具，例如絕緣手套、絕緣靴等，此類工具需使用專用的浸水耐壓試驗裝置開展檢測。
-
金屬材質工具以及非絕緣材料制品，均不屬于該裝置的測試范疇。
四、依據的主要標準規程
絕緣桿耐壓試驗的方法、參數、判定準則均需嚴格遵循國家、行業及國際相關標準，核心標準如下：
-
國內標準
-
GB/T 13398-2023《帶電作業用空心絕緣管、泡沫填充絕緣管和實心絕緣棒》：作為最新的基礎產品標準，詳細規定了絕緣管材的電氣性能與機械性能要求，是絕緣桿制造環節的原材料標準依據。
-
GB/T 18037-2023《帶電作業工具基本技術要求與設計導則》：為帶電作業工具的設計、試驗工作提供通用原則指導。
-
DL/T 878-2021《帶電作業用絕緣工具試驗導則》：是開展絕緣桿耐壓試驗最直接、最重要的規程依據，明確規定了試驗條件（環境要求、設備精度要求等）、試驗布置（電極形狀、電極間距、連接方式等，典型布置方式包含等徑法、屏蔽環法）、試驗電壓值（根據絕緣桿額定電壓等級確定，例如 10kV 等級工具出廠試驗電壓通常為 100kV）、加壓時間（通常為 1 分鐘）以及合格標準（試驗期間無擊穿、無閃絡、無發熱現象，試驗后工具無灼傷、無損壞）。
-
DL/T 976-2017《帶電作業工具、裝置和設備預防性試驗規程》：明確了各類帶電作業工具（含絕緣桿）周期性預防性試驗的周期、試驗項目及判定標準，是電力系統運行單位開展預防性試驗的核心遵循依據。
-
行業內部相關規范：結合實際應用需求，在上述國家標準與行業標準的基礎上，制定有更具體的試驗執行規范。
-
國際標準
-
IEC 60855-1：2016《帶電作業用絕緣泡沫填充管和實心棒》：國際電工委員會發布的標準，與國內 GB/T 13398 標準等效或類似，屬于國際通用的絕緣桿產品標準。
-
IEC 61235：1993《帶電作業用絕緣空心管》：針對空心絕緣管類產品制定的專項標準。
-
IEEE Std 1720：2012《帶電作業用絕緣桿的測試與使用指南》：美國電氣電子工程師學會發布的標準，為絕緣桿的測試操作及使用環節提供詳細指導。
