變壓器變比測試是電力變壓器交接試驗、預防性試驗和故障診斷中一項核心基礎測試，以下從測試目的、標準與結果判斷、專用測試儀器的原理及應用等方面，對該測試的核心技術要點進行詳細梳理，并明確相關操作邏輯。
一、測試目的
-
驗證設計標稱值，核查變壓器實際變比與銘牌標注的設計值是否保持一致；
-
確認分接開關安裝及檔位指示準確性，判斷分接開關是否按要求安裝到位，指示檔位與預定檔位是否匹配；
-
檢測繞組匝數比是否正常，排查繞組匝間短路、接線錯誤、繞組斷線等故障問題，匝間短路會直接造成故障相變比出現異常；
-
評估三相變壓器的三相變比平衡度，通過各相變比檢測，發現變壓器內部繞組不對稱、接線存在的問題；
-
為后續相關試驗提供數據參考，變比測試結果是繞組直流電阻測試、空載損耗測試等其他變壓器試驗的重要數據依據。
二、測試標準與結果判斷
變壓器變比測試的執行與結果判定，主要依據《電力設備預防性試驗規程》（DL/T 596-2021）和《電氣裝置安裝工程 電氣設備交接試驗標準》（GB 50150-2016）兩大標準，核心判斷指標及要求如下：
-
變比誤差：所有分接位置下，實測變比與銘牌值的誤差需控制在允許范圍，35kV 及以下變壓器誤差不超過 ±0.5%，35kV 以上變壓器誤差不超過 ±0.25%；換擋變比與出廠試驗數據相比，無明顯顯著性差異；
-
三相平衡：同一分接位置下，三相變壓器各相變比需保持基本一致，相間偏差控制在合理范圍內；
-
相位角：實測相位角需與變壓器銘牌標注連接組別對應的角度一致，如 Yd11 對應 30°、Yy0 對應 0° 等。

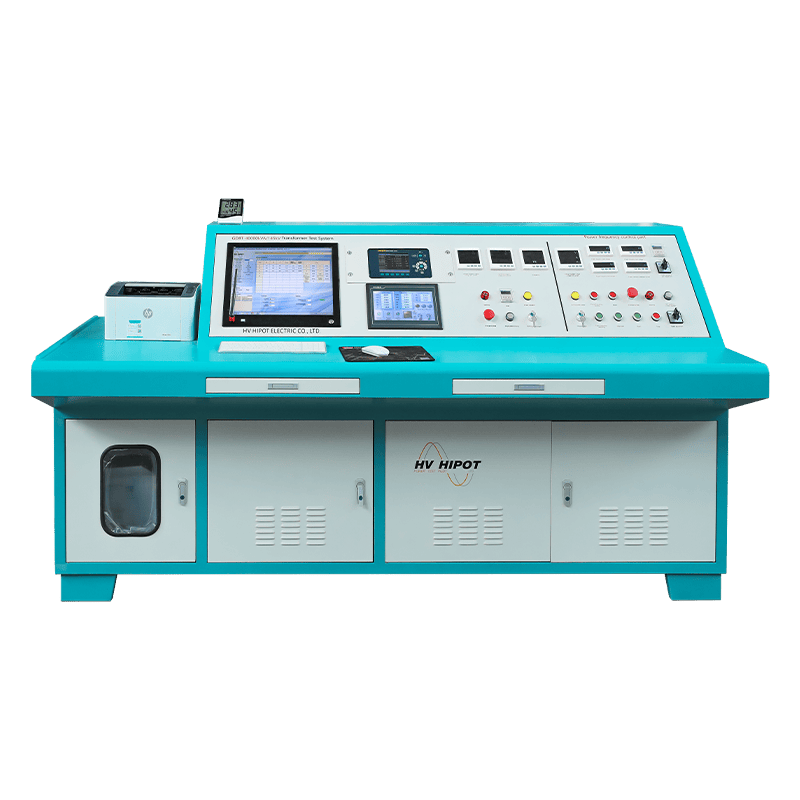

三、變壓器變比組別測試儀及測試原理
變壓器變比組別測試儀是適用于該測試的便攜式專業儀器，集成信號源、高精度測量模塊與智能分析系統，可自動施加測試電壓，同步采集變壓器高低壓側電壓幅值與相位關系，通過內置微處理器完成變比、變比誤差、連接組別的自動計算，并依據標準自動判定測試結果是否合格，讓變比測試實現安全、簡單、快速的自動化操作，其精準的相位測量和連接組別自動判別功能，對變壓器驗收、繞組更換驗證及故障診斷具有關鍵作用。
該儀器的工作核心基于對電壓幅值和相位的同步精確測量，整體測試流程及數據處理邏輯如下：
-
信號施加：儀器內部生成 50Hz/60Hz 低頻、幾伏至幾十伏低電壓的單相或三相測試信號，施加至變壓器高壓側繞組；
-
同步采樣：通過儀器內置的高精度模數轉換器（ADC），對變壓器高壓側、低壓側的電壓波形進行同步采樣；
-
數字分析：借助傅里葉分析等算法，計算各相電壓的真有效值，完成高壓側與低壓側對應線電壓的相位差計算；
-
邏輯判斷：根據高低壓側對應線電壓（或相電壓）的有效值之比，計算得出實際變比；依據實測相位差判斷變壓器連接組別，電力變壓器標準連接組別的相位差均為 30 度的整數倍，如相位差 0° 或 360° 對應組別 0（Yy0、Dd0），相位差 30° 對應組別 1，相位差 330° 對應組別 11（Yd11、Dyn11）等。
變壓器變比測試的原理掌握與規范操作，是電氣試驗人員開展變壓器相關試驗的基礎專業技能，也是保障變壓器試驗數據準確性、設備運行可靠性的重要前提。
