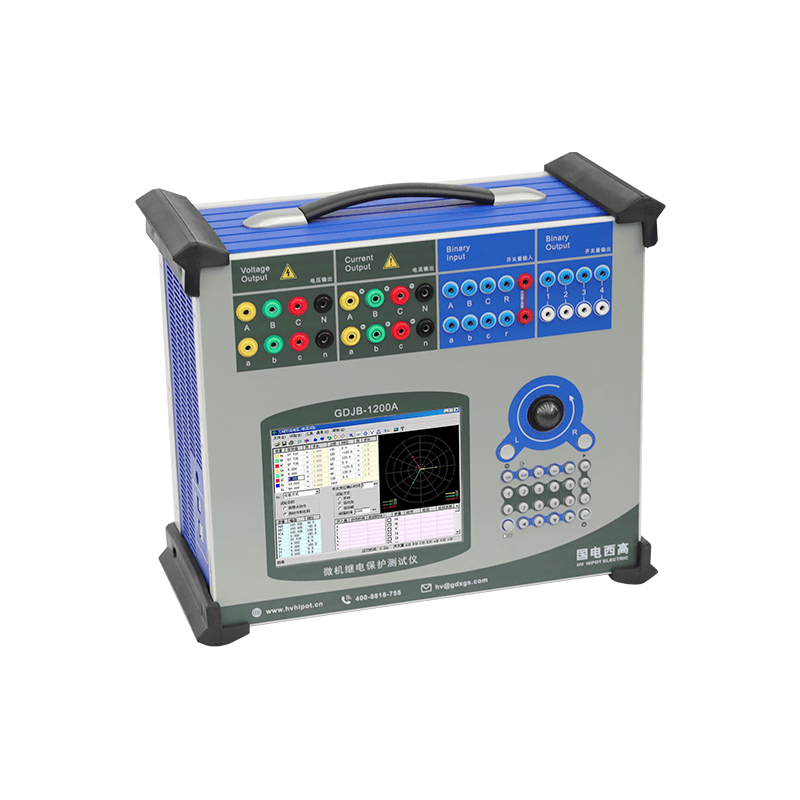

數模一體繼電保護測試儀核心定義

模擬量測試（傳統基礎能力）

1. 測試方式：通過物理的電壓、電流小信號輸出端子（常規配置 6-9 路電壓、3-6 路電流），與保護裝置的模擬量輸入端子相連接。
2. 輸出信號：可輸出真實、連續的交流或直流電壓 / 電流波形。
3. 測試對象：主要針對保護裝置的采樣回路、A/D 轉換環節，及后續的邏輯功能開展測試。

數字量測試（現代核心能力）

1. 測試方式：通過光纖以太網口，遵循 IEC 61850（GOOSE/SV）、IEC 60044-8（FT3）等國際標準協議，與保護裝置實現直接數字通信。
2. 傳輸信號：輸出為數字報文（SV 采樣值報文對應模擬量、GOOSE 報文對應開關量），同時可接收保護裝置發出的數字報文（如 GOOSE 跳閘、閉鎖信號）。
3. 測試對象：主要測試保護裝置的通信接口、邏輯處理、網絡對時等功能，測試過程可完全跳過裝置的模擬量采集環節。

繼電保護校驗儀核心特性與應用

主要特點與優勢

1. 全功能覆蓋
   可完成傳統電磁型、微機型保護的測試工作，也可對符合智能變電站標準的數字化保護、合并單元、智能終端開展測試，能滿足常規變電站到智能變電站的全場景測試需求。
2. 高效率與高精度
   數字測試環節無需現場接線，參數配置完成后可一鍵啟動測試，測試速度快，且不存在二次回路負載、精度損失等問題；模擬測試環節具備高精度特性，諧波、暫態波形的輸出能力突出。
3. 強大的軟件與仿真能力
   設備內置過流、差動、距離、遞變、整組傳動等豐富測試模板；配備實時仿真（RTDS/HIL）接口，可與實時數字仿真系統連接開展閉環測試，精準復現復雜電網故障；配套軟件支持圖形化邏輯編輯，可模擬復雜的動作序列和狀態序列。
4. 符合行業發展趨勢
   伴隨智能電網與數字化變電站的普及，數字測試已成為繼電保護測試的必備功能，設備的數模一體設計適配行業未來發展需求。

典型應用場景

1. 智能變電站場景
   開展數字化保護裝置的定值校驗、功能測試、聯動測試；完成合并單元的精度測試、同步測試；實現整個間隔或系統的網絡閉環傳動測試。
2. 常規變電站場景
   通過模擬量輸出，對各類傳統保護裝置開展全項測試；針對具備通訊口的保護裝置，完成故障錄波測試、定值召喚與修改等操作。
3. 科研與入網檢測場景
   依托設備強大的波形編輯和仿真能力，開展繼電保護新原理、新算法的驗證工作；對繼電保護相關設備開展嚴格的型式試驗，滿足入網檢測標準要求。
4. 現場調試與檢修場景
   設備的便攜式設計適配現場作業需求；設備檢修階段，可同時模擬上游合并單元（發送 SV 報文）和下游智能終端（接收 GOOSE 報文），對單臺裝置或整個系統開展隔離測試。
