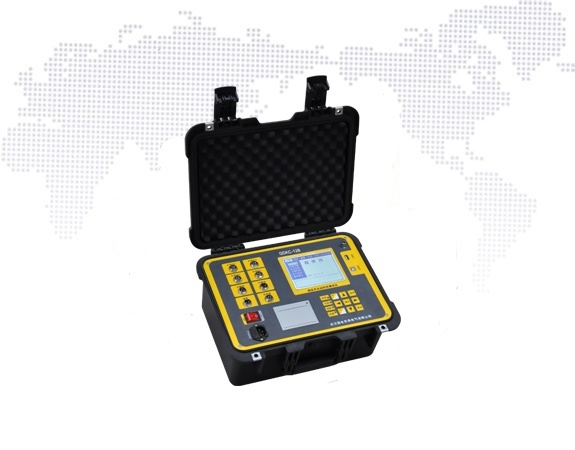

高壓開關動特性測試儀標準試驗方案

人看過 0 人點贊

本高壓開關動特性測試儀標準試驗方案，適用于變電站檢修、開關設備出廠試驗或預防性試驗。方案符合《DL/T 846.3-2004 高電壓測試設備通用技術條件第3部分：高壓開關綜合測試儀》及《GB 1984-2014 高壓交流斷路器》相關要求。

一、試驗目的

檢測高壓斷路器的機械動作特性是否符合制造廠技術規范；判斷操動機構是否存在卡澀、拒動、彈跳過大等隱患；驗證三相同期性、分合閘時間、速度、行程等關鍵參數是否在允許范圍內；為狀態檢修提供數據支撐，預防因機械故障導致的拒動或誤動事故。

二、適用對象

適用于真空斷路器（如VS1、ZN28、ZN63）、SF?斷路器（如LW36、LW25、HPL245B1）、少油斷路器，以及GIS組合電器中的斷路器單元（需適配傳感器）。

三、試驗前準備

（一）安全措施

確保斷路器處于冷備用或檢修狀態，兩側接地刀已合上；斷開控制電源與儲能電源；在測試區域設置圍欄，并懸掛“高壓危險”警示牌；測試人員需規范穿戴絕緣手套、安全帽，做好個人防護。

（二）儀器與工具

準備高壓開關動特性測試儀主機及附件、直線/旋轉/加速度傳感器（根據開關類型對應選擇）、專用測試線（含斷口信號線、控制線、電源線），同時配備接地線、萬用表、卷尺及記錄表格。

（三）資料準備

收集斷路器出廠說明書（需包含分合閘時間、速度、行程等標準參數）、上次試驗報告（用于后續對比分析）及設備臺賬信息（含型號、額定電壓、操作機構類型）。

四、測試項目與步驟

步驟1：單分閘測試（分閘時間、速度、彈跳）

先確保設備儲能完成（彈簧機構）或液壓/氣壓處于正常狀態，在儀器菜單中選擇【單分】模式，啟動測試后，儀器將自動觸發分閘并記錄波形，最終記錄分閘時間、剛分速度、彈跳時間、反彈幅值等參數。

步驟2：單合閘測試（合閘時間、超程、彈跳）

將斷路器置于分閘位置，在儀器上選擇【單合】模式并啟動測試，測試完成后記錄合閘時間、剛合速度、合閘彈跳次數與時間、總行程、超行程等數據。

步驟3：合-分（重合閘）測試

通過儀器模擬線路瞬時故障后的重合過程，測試過程中記錄合閘時間、無電流時間、分閘時間、金短時間等關鍵參數。

步驟4：低電壓動作試驗（可選）

調節儀器輸出DC電壓（如從30V逐步升至250V），測試設備最低可靠合閘/分閘電壓，一般要求分閘電壓≥30%Un，合閘電壓≥85%Un（Un為額定電壓）。

步驟5：三相同期性分析

儀器自動計算A、B、C三相分/合閘時間差，其中真空斷路器三相不同期性需≤2ms，SF?斷路器需≤3ms，確保符合標準要求。

五、關鍵參數判據

分閘時間方面，真空斷路器典型值為20～60ms，SF?斷路器典型值為20～50ms，均需符合廠家規定±10%的判據；合閘時間真空斷路器典型值40～100ms，SF?斷路器典型值60～150ms，判據同上。剛分速度真空斷路器為0.6～1.5m/s，SF?斷路器為2.0～5.0m/s，允差±0.1m/s。合閘彈跳真空斷路器要求≤2ms（且≤2次），SF?斷路器無彈跳要求，參數超標需檢查觸頭壓力。三相不同期性真空斷路器≤2ms、SF?斷路器≤3ms，超標需調整傳動機構。
