氧化鋅避雷器是電力系統中保護電氣設備免受雷電過電壓和操作過電壓損害的關鍵設備，其核心為 ZnO 閥片，設備正常運行時閥片會流過由容性電流和阻性電流組成的微小泄漏電流。其中，容性電流由避雷器雜散電容產生，大小主要取決于運行電壓，基本保持穩定；阻性電流為流過閥片電阻的電流，其數值變化可直接反映閥片受潮、老化等劣化程度。

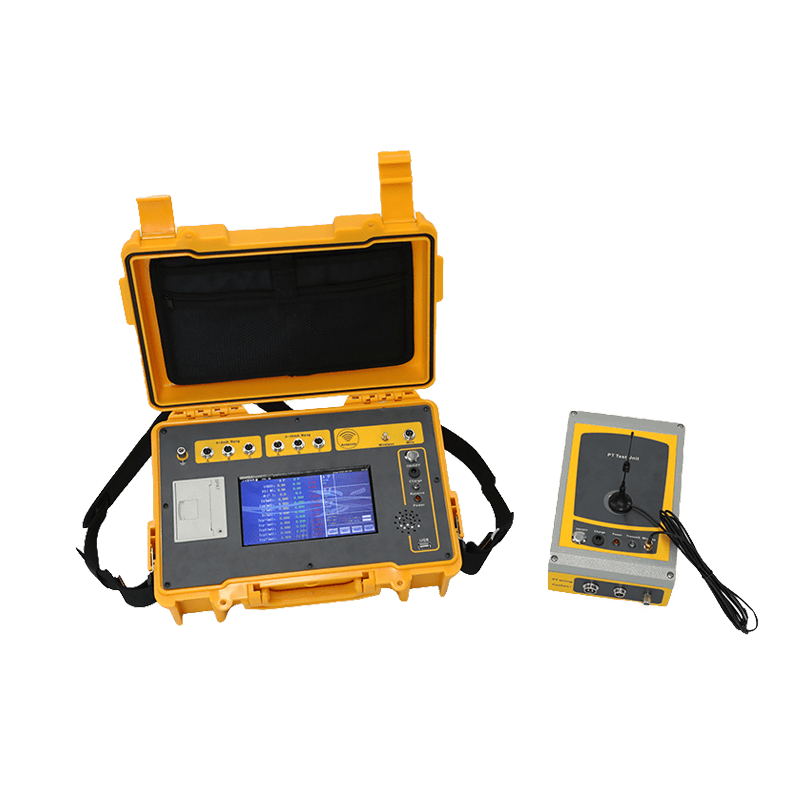

當閥片出現劣化時，阻性電流會顯著增大，進而造成避雷器功耗上升、溫度升高，嚴重時會引發設備熱崩潰并導致損壞。因此，阻性電流監測是判斷氧化鋅避雷器健康狀況的有效且直接的手段，氧化鋅避雷器阻性電流測試儀便是專為在現場或實驗室環境中，對阻性電流這一關鍵參數進行分離與測量的專用儀器。
一、測量原理與核心技術
氧化鋅避雷器阻性電流測試儀的測量原理圍繞容性電流分離、阻性電流提取展開，不同技術路線的適用場景與測量性能存在差異，主流及常見技術類型如下：
-
諧波分析法：為早期應用的測量技術，易受電網電壓諧波干擾，測量精度較低，目前已逐步被淘汰。
-
補償法（基波法）：通過對全電流和電壓相位進行測量，計算并補償掉容性電流后得到阻性電流，具備較強的抗干擾能力，是當前行業內的主流測量技術。
-
三次諧波法：適用于無間隙氧化鋅避雷器，通過測量三次諧波電流推算阻性電流，僅適配特定類型的氧化鋅避雷器。
選型時，建議優先選用采用補償法的儀器，或具備多種算法模式且可實現自動切換的智能型儀器，以此保障測量結果的準確性與設備的抗干擾能力。
二、測量功能
測試儀的測量功能直接決定對氧化鋅避雷器健康狀況的診斷能力，需覆蓋基礎參數與關鍵衍生參數，同時可根據診斷需求選擇具備高級分析功能的型號，核心測量功能要求如下：
-
基礎參數測量：需具備全電流、阻性電流基波、容性電流的測量能力，為避雷器狀態判斷提供基礎數據。
-
關鍵衍生參數測量：功耗是反映閥片劣化程度的重要指標，儀器需具備功耗測量功能。
-
諧波分析功能：高級型號可對阻性電流的 3 次、5 次、7 次等諧波分量進行分析，能夠更精細地診斷避雷器故障類型。
-
相角測量功能：可測量電流與電壓之間的夾角，該功能是補償法測量的技術基礎，為阻性電流的準確提取提供支撐。
三、信號接入方式
測試儀的信號接入分為電壓信號與電流信號兩類，不同接入方式的精度、適用場景存在差異，需結合現場實際測試條件選擇，具體接入要求如下：
-
電壓信號接入
-
PT 二次側取樣：為電壓信號取樣的標準方式，直接從電壓互感器二次側獲取同步電壓信號，測量精度高，為現場測試的推薦方式。
-
內置電場感應棒取樣：適用于無 PT 接入的現場測試場景，操作便捷，但測量結果易受現場電場分布影響，精度略低于 PT 二次側取樣。
-
電流信號接入：通過專用鉗形電流鉗，從避雷器計數器兩端或接地引下線處獲取電流信號，配套的鉗形傳感器需滿足高精度、高靈敏度的要求。
四、技術指標
技術指標是衡量測試儀測量性能的核心，需重點關注測量精度、量程范圍與抗干擾能力，具體要求如下：
-
測量精度：阻性電流的測量精度通常應優于 ±(5% 讀數 + 5 字)，保障基礎參數的測量準確性。
-
量程范圍：全電流量程需覆蓋幾十 μA 到十幾 mA，阻性電流量程需覆蓋幾十 μA 到幾 mA，滿足不同工況下氧化鋅避雷器的電流測量需求。
-
抗干擾能力：電力現場存在強電磁干擾，儀器需具備良好的穩定性與測量重復性，確保在復雜干擾環境下仍能輸出可靠的測量數據。
五、使用便捷性與人性化設計
測試儀需適配電力現場的測試環境與工作需求，在顯示操作、數據管理、續航能力等方面的人性化設計，直接影響現場測試效率，核心設計要求如下：
-
顯示與操作：配備大屏幕液晶顯示，采用中文操作菜單，降低現場操作難度，提升操作便捷性。
-
數據存儲與傳輸：具備大容量數據存儲能力，可保存多次現場測試數據，同時支持 USB 導出，或通過藍牙、Wi-Fi 等方式將數據傳輸至電腦，方便數據后續整理。
-
電池續航：內置鋰電池，續航時間需滿足現場一天的工作需求，適配無外接電源的現場測試場景。
-
軟件支持：配備配套的上位機軟件，可實現測試數據的管理、趨勢分析與報告生成，提升數據應用效率。
六、標準符合性
選型時需確保氧化鋅避雷器阻性電流測試儀的設計、生產與性能指標，滿足或優于國家、行業及國際相關標準的要求，保障儀器的合規性與測量結果的權威性。
