一、主流配置方案詳解

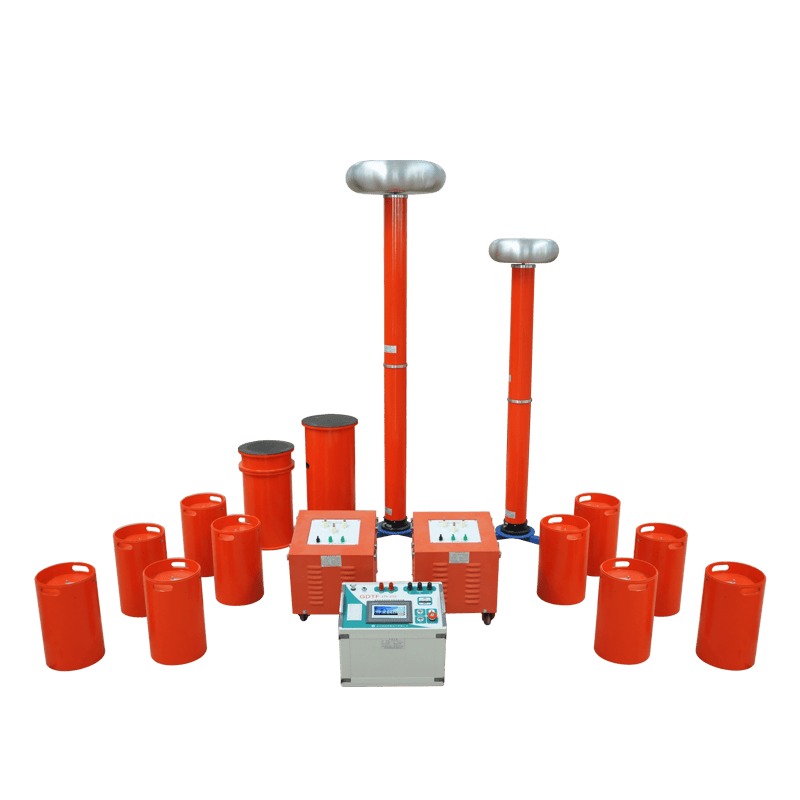

（一）標準型配置（108kVA/108kV）

1. 核心組成：該方案通常包含一臺約 5.5-6kW 輸出的變頻電源、四節電抗器（單節規格常為 27kVA/27kV）、一臺 6kVA 的激勵變壓器以及一臺 110kV 的電容分壓器。
2. 適用范圍：此配置適用于大多數常規交接和預防性試驗場景。典型測試能力包括：截面為 300mm2 的 10kV 電纜，長度不超過 2.2 公里；同截面的 35kV 電纜，長度不超過 0.8 公里；以及容量不大于 40,000kVA 的 35kV 電力變壓器、開關和互感器等設備。

（二）擴容型配置（135kVA/108kV）

1. 核心組成：為滿足更大容量測試需求，此方案會提升關鍵部件規格。變頻電源功率約 7.5kW，電抗器單節容量提升至 33.75kVA/27kV（同樣 4 節），激勵變壓器容量增至 7.5kVA，分壓器仍為 110kV。
2. 適用范圍：主要增強了長電纜的測試能力。例如，可測試 300mm2 的 10kV 電纜長度延伸至約 3 公里，35kV 同類電纜長度可達約 1 公里，或測試容量不超過 31,500kVA 的 35kV 變壓器。

二、選型關鍵點與步驟建議

1. 首要確定測試對象：這是選型的根本。變壓器、開關等設備電容量小，標準 108kVA 方案通常足夠。若主要測試長距離電力電纜（電容量大），則必須優先考慮 135kVA 或更大容量方案，以確保裝置有足夠的輸出電流驅動諧振。
2. 計算驗證必要參數：對于電纜等電容性負載，建議用公式 試驗電流 (I) = 2 × π × 試驗頻率 (f) × 試品電容量 (C) × 試驗電壓 (U) 進行估算，確保所選裝置的額定輸出電流大于計算結果。
3. 關注設備現場適用性：裝置的電抗器、變壓器多為干式環氧澆注，單節重量通常在 45-55 公斤，便于人工搬運組合。同時，需注意變頻電源的輸入電壓是 220V 還是 380V，以匹配現場電源條件。
4. 確認功能與安全保護：優質裝置應具備完善的過電壓、過電流、閃絡保護功能。自動調諧和靈活的操作模式（全自動 / 手動）能極大提升現場試驗效率。
5. 參考權威標準規范：裝置的制造、試驗和使用應遵循相關國家標準及電力行業規程，主要包括：
   • 設備交接試驗標準：GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》
   • 預防性試驗規程：DL/T 596-2021《電力設備預防性試驗規程》
   • 裝置技術通用條件：DL/T 849.6-2016《電力設備專用測試儀器通用技術條件 第 6 部分：高壓諧振試驗裝置》
   • 高壓試驗技術導則：GB/T 16927.1-2011《高電壓試驗技術 第 1 部分：一般定義及試驗要求》

三、最終選型建議
