一、設備概述
10kV 工頻耐壓設備是用于電氣設備高壓絕緣強度試驗的專用儀器，其核心參數與功能如下：
-
最高輸出交流電壓：10,000 伏特（有效值），為設備核心能力指標。
-
輸出電壓頻率：工頻，在中國等國家為 50Hz，在部分國家為 60Hz，與電網工業頻率一致。
-
核心功能：耐壓測試，通過模擬電氣設備運行中可能遭遇的過電壓（如雷擊、操作過電壓），檢驗設備絕緣可靠性，保障設備與人身安全。
二、設備組成部分

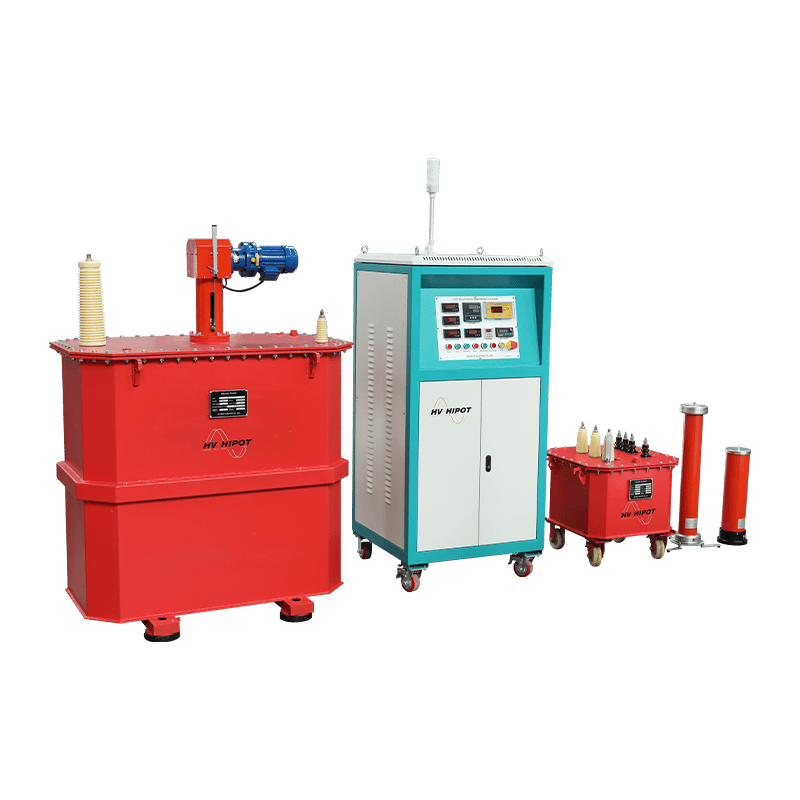

一套 10kV 工頻耐壓試驗設備主要包含以下核心部件：
-
試驗變壓器：設備核心部件，為升壓變壓器，可將 220V 或 380V 的輸入電壓升高至 10kV 輸出電壓。其容量通常在 1kVA 至 10kVA 之間，具體數值根據被測物電容量及測試要求確定。
-
調壓器：用于平滑、連續調節試驗變壓器初級電壓，進而精準控制次級高壓輸出。傳統設備采用自耦調壓器，現代設備多采用電子調壓器（基于晶閘管等電力電子器件），可實現自動控制與更平穩的調壓。
-
控制箱 / 操作臺：設備的 “大腦” 與指揮中心，主要功能包括：電源開關與控制；電壓、電流的顯示（數字式或指針式）；過流、過壓、零位啟動等保護功能的設置與執行；計時功能（用于設定并保持測試電壓施加時間）；聲光報警功能（指示測試狀態，如 “測試中”“合格”“不合格”）。
-
高壓測量系統：用于準確測量被測物所承受的高壓值，包含兩種測量方法：
-
低壓測量法：在試驗變壓器低壓側安裝電壓表，依據變壓比（如 10000V/200V=50 倍）推算高壓值，該方法操作簡單，但測量精度受變壓器誤差影響。
-
高壓測量法：通過高壓分壓器直接測量，測量精度更高，是更可靠的測量方式。
-
保護電阻：串聯在高壓輸出回路中，當被測物發生擊穿時，可限制短路電流，避免試驗變壓器及其他設備因過大電流受損。
三、主要應用領域
10kV 工頻耐壓試驗是電力系統、電氣設備制造與檢修領域中強制性的預防性試驗項目，主要應用于以下場景：
-
10kV 電力電纜的交接試驗與預防性試驗；
-
10kV 高壓開關柜（如真空斷路器、隔離開關、母線系統）的絕緣測試；
-
10kV 電壓等級電力變壓器的繞組測試；
-
高壓電動機定子繞組的絕緣強度測試；
-
絕緣工具（如絕緣靴、絕緣手套）的周期性安全檢測；
-
互感器、避雷器等各類高壓電器元件的測試。
