電壓互感器試驗項目

電壓互感器的試驗主要分為三大類：交接驗收試驗（新安裝后）、預防性試驗（定期檢查）和診斷性試驗（故障后或異常時）。以下是核心試驗項目：

1. 繞組絕緣電阻測量

目的： 初步檢查互感器整體絕緣狀況，判斷是否存在受潮、臟污或嚴重缺陷。

方法： 使用兆歐表（搖表或電子式）測量。

一次繞組： 高壓端接一次繞組，低壓端（二次繞組、外殼）共同接地。通常使用2500V或5000V兆歐表。

二次繞組： 高壓端接二次繞組，低壓端（其它二次繞組、外殼）共同接地。通常使用1000V或2500V兆歐表。

2. 繞組直流電阻測量

目的： 檢查繞組導線的連接是否良好，是否存在匝間短路、斷線等缺陷。

方法： 使用直流電阻測試儀（如變壓器直阻儀）測量。

分別測量一次繞組和每個二次繞組的直流電阻值。

3. 極性檢查

目的： 驗證互感器一、二次繞組極性的正確性。極性錯誤會導致計量錯誤和保護誤動/拒動。

方法： 常用直流法或變比測試儀法。直流法簡單易行：用一節干電池和一塊指針式萬用表，通過觀察表計指針的偏轉方向來判斷極性。

4. 變比誤差試驗

目的： 驗證實際電壓比與額定電壓比是否一致，檢查其作為計量和測量元件的準確性。

方法： 使用電壓互感器變比測試儀。在一次側（或模擬一次側）施加一個低電壓，同時測量二次側電壓，儀器會自動計算并顯示變比和誤差。

5. 勵磁特性（空載特性）試驗

目的： 檢測互感器的鐵芯質量，判斷是否存在匝間短路、磁回路缺陷等。這是發現早期故障的有效手段。

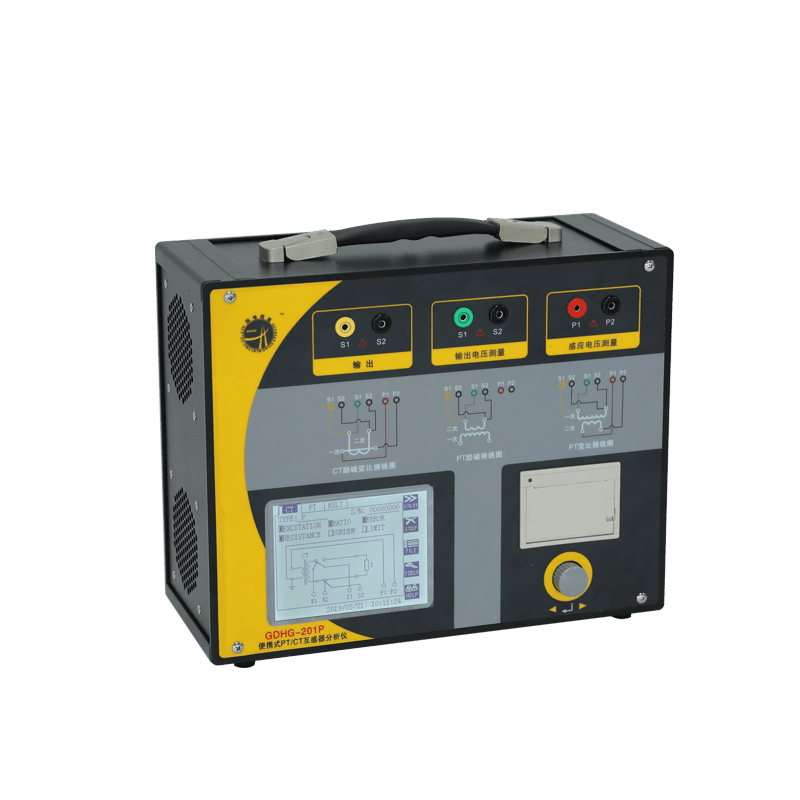

方法： 使用互感器綜合測試儀的勵磁曲線功能。在二次繞組上施加從零開始逐漸升高的電壓，同時測量相應的勵磁電流，繪制出電壓-電流關系曲線。與出廠曲線或歷史數據對比，曲線不應有明顯差異。

6. 工頻耐壓試驗

目的： 考核電壓互感器主絕緣和縱絕緣的強度，驗證其能否承受運行中可能出現的過電壓。

方法： 使用工頻耐壓成套試驗裝置。

一次繞組： 施加遠高于額定電壓的工頻電壓（如35kV PT的交流耐壓值為72kV），持續1分鐘。

二次繞組： 對二次繞組及外殼之間施加通常為2kV（或按廠家規定）的工頻電壓，持續1分鐘。

注意： 此項為破壞性試驗，必須在上述絕緣試驗合格后進行。試驗前后應測量絕緣電阻以作比較。

7. 介質損耗因數（tanδ）測量

目的： 靈敏地反映絕緣的整體受潮、劣化及局部缺陷。對于電容式電壓互感器（CVT）的電容分壓器，這是核心試驗項目。

方法： 使用高壓電橋或自動介質損耗測試儀。

通常采用正接法測量一次繞組對二次繞組及外殼的介質損耗。

對于CVT，需要分別測量主電容C1和分壓電容C2的電容值和tanδ值。

主要規程與標準

試驗必須依據權威的標準和規程進行，這些文件規定了試驗方法、周期和判斷標準。

國家標準（GB）：

GB 1207 《電磁式電壓互感器》

GB/T 22071 《互感器試驗導則》

GB 50150 《電氣裝置安裝工程 電氣設備交接試驗標準》

電力行業標準（DL）：

DL/T 727 《互感器運行檢修導則》

DL/T 393 《輸變電設備狀態檢修試驗規程》

DL/T 474 《現場絕緣試驗實施導則》

注意： 在實際工作中，應始終以最新的有效版本為準。
