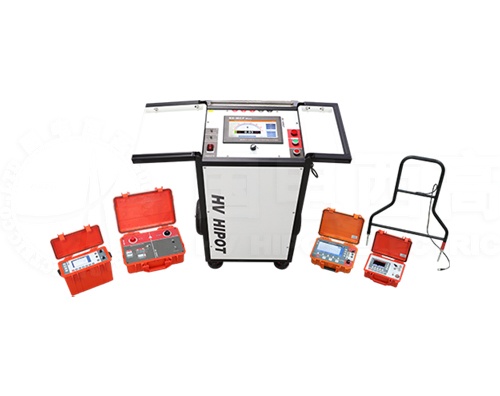

根據故障的探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。本儀器采用數字存儲技術，利用高速AD轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至 LCD顯示控制電路，變為時序點陣信息，于是在CD屏幕上顯示當前采樣的波形參數。

當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動 A/D 工作，其采樣、存儲、處理和顯示與前述過程相同。LCD 顯示屏上應有反射回波。

儀器是以微處理器為核心，控制信號的發射、接收及數字化處理過程。

微處理器完成的數字處理任務包括:數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可根據需要由通訊口與PC機通訊。

脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射沖，送至被測電纜上。

高速AD發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，最后送微處理器進行處理。

鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由計算機控制儀器完成某一測試功能。

電纜故障測試儀測試前的準備

儀器正常狀態的檢查

使用儀器前，可按以下步驟，檢查儀器是否正常工作。

1)脈沖觸發工作狀態下，按下電源開鍵，液晶顯示屏上將顯示儀器主視窗口，窗口有故障距離、波速、測量范圍，比例等字樣及數據。

2)按面板選擇鍵，儀器中間位置的活動光標將會移動，此時，故障距離數據相應變動。

3)調節增益電位器，儀器屏上顯示的波形幅度將會增大或減小。

按照前述范圍菜單操作步驟，改變測量范圍，儀器顯示屏上測量范圍和發射脈沖寬度將發生相應變化，至此，表明儀器工作正常。

2、故障種類的初步判斷

測試前對故障原因和種類的分析是很必要的。可選用通用儀表如歐姆表、兆歐表等結合現場情況和實際經驗作初步分析判斷。

3、選擇觸發工作方式

如果是斷線、接觸不良、低阻接地與短路故障，應采用脈沖法。若為電力電纜的高阻閃絡故障則應采用閃絡法。并將觸發工作方式選擇開關置于相應的位置。
