GDCR3200
售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務
GDCR3200雙鉗多功能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的，采用數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，大口徑電流鉗設計，可測量使用大型接地引下線的接地系統，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時無需斷開任何并聯接地電極，最大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流、漏電流測量。

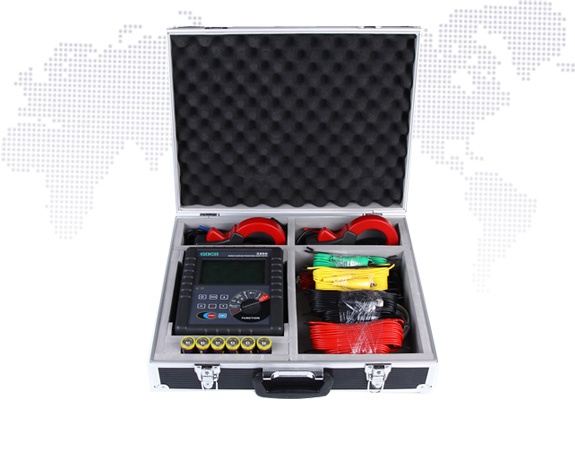

GDCR3200雙鉗多功能接地電阻測試儀又名雙鉗接地電阻測試儀、雙鉗接地電阻儀，由主機、電流鉗(雙鉗)、數據軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，具有背光、棒圖指示，一目了然。同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃ ～ 40℃ |
---- |
|
環境濕渡 |
40% ～ 60% |
＜ 80% |
---- |
|
儀表工作電壓 |
9V±0.1V |
9V±1.5V |
---- |
|
輔助接地電阻值 |
＜ 100Ω |
＜ 5kΩ |
|
|
干擾電壓 |
應避免 |
＜ 20V |
|
|
干擾電流 |
應避免 |
＜ 2A |
|
|
測 R 時電極間距 |
a ＞ 5d |
a ＞ 5d |
|
|
測 ρ 時電極間距 |
a ＞ 20h |
a ＞ 20h |
|
|
功 能 |
接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、漏電流測量 |
|
電 源 |
DC 9V( 堿性干電池 LR14 1.5V 6 節 ，連續待機 300 小時 ) |
|
背 光 |
可控背光，適合昏暗場所使用 |
|
測量方式 |
精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
|
測量方法 |
二三四線法測量：變極法，測量電流 20mA Max 選擇法測量：變極法，測量電流 20mA Max 雙鉗法：非接觸互感測量法，測試電流 1mA Max 土壤電阻率：四極法 ( 溫納法 ) 直流電阻：變極法 交流電流：平均值整流 ( 鉗形 ) 對地電壓：平均值整流 (P(S)-ES 接口間 ) |
|
測試電壓波形 |
正弦波 |
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz( 自動選頻 ) |
|
短路測試電流 |
AC 20mA max |
|
開路測試電壓 |
AC 40V max |
|
電極間距范圍 |
1m ～ 100m |
|
顯示模式 |
4 位超大 LCD 顯示，帶背光 |
|
測量指示 |
測量中 LED 閃爍指示， LCD 倒計數顯示 |
|
LCD 尺寸 |
128mm × 75mm |
|
LCD 顯示域 |
124mm × 67mm |
|
儀表尺寸 |
高寬厚： 215mm × 190mm × 95mm |
|
電流鉗尺寸 |
高寬厚： 185mm × 115mm × 43mm |
|
測 試 線 |
4 條：紅色 20m ，黑色 20m ，黃色 10m ，綠色 10m 各 1 條 |
|
簡易測試線 |
2 條：紅色 1.6m ，黑色 1.6m 各 1 條 |
|
輔助接地棒 |
4 根：φ 10mm × 150mm |
|
電 流 鉗 |
2 把：藍黑插頭，紅黑插頭各 1 把 |
|
電流鉗口徑 |
φ 68mm |
|
電流鉗匝比 |
1000:1 |
|
電流鉗引線 |
長 2m |
|
測量時間 |
交流電流：約 2 次 / 秒 對地電壓：約 2 次 / 秒 接地電阻：約 7 秒 / 次 |
|
測量次數 |
5000 次以上 ( 短路測試，測 1 次，停 30 秒再測 ) |
|
線路電壓 |
AC 600V 以下測量 |
|
通訊接口 |
具有 RS232 接口，存儲數據可以通過軟件上傳電腦 |
|
通 訊 線 |
RS232 通訊線 1 條，長 1.5m |
|
數據保持 |
保持?jǐn)?shù)據時“ HOLD ”符號指示 |
|
數據存儲 |
2000 組，“ MEM ”存儲指示，顯示“ FULL ”符號表示存儲已滿 |
|
數據查閱 |
查閱數據時“ READ ”符號指示 |
|
溢出顯示 |
超量程溢出時“ OL ”符號指示 |
|
電流鉗低電流指 示 |
|
|
干擾測試 |
自動識別干擾信號，干擾電壓高于 5V 時“ NOISE ”符號指示 |
|
輔助接地測試 |
具有輔助接地電阻值測試功能， 0.00k Ω～ 30.00k Ω (100R+rC<50k Ω， 100R+rP<50k Ω ) |
|
報警功能 |
測量值超過報警設定值時，“嘟 -- 嘟 -- 嘟 -- ”報警提示 |
|
電池電壓 |
當電池電壓降到約 7.5V 時，電池電壓低符號“ |
|
自動關機 |
開機 15 分鐘后自動關機 |
|
工作電流 |
背光： 25mA Max( 單獨背光耗電 ) |
|
待機： 25mA Max( 開機后背光關閉 ) |
|
|
測量： 150mA Max( 背光關閉 ) |
|
|
質 量 |
總質量： 8.05kg( 含包裝 ) |
|
儀表： 1653g( 含電池 ) |
|
|
電流鉗： 1050g(2 把 ) |
|
|
測試線： 1560g( 含簡易測試線 ) |
|
|
輔助接地棒： 935g(4 根 ) |
|
|
工作溫濕度 |
-10 ℃～ 40 ℃； 80%rh 以下 |
|
存放溫濕度 |
-20 ℃～ 60 ℃； 70%rh 以下 |
|
過載保護 |
測量接地電阻： C(H)-E 、 P(S)-ES 各端口間 AC 280V/3 秒 |
|
絕緣電阻 |
20M Ω以上 ( 電路與外殼之間 500V) |
|
耐 壓 |
AC 3700V/rms( 電路與外殼之間 ) |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等級 2) ； IEC61010-031 ； IEC61557-1( 接地電阻 ) ； IEC61557-5( 土壤電阻率 ) ； JJG 366-2004( 接地電阻表 ) JJG 1054-2009( 鉗形接地電阻儀 ) |
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
二三四線法測量接地電阻 (Re) 、直流電阻 (R — ) |
0.00 Ω～ 29.99 Ω |
± 2%rdg ± 5dgt |
0.01 Ω |
|
30.0 Ω～ 299.9 Ω |
± 2%rdg ± 3dgt |
0.1 Ω |
|
|
300 Ω～ 2999 Ω |
± 2%rdg ± 3dgt |
1 Ω |
|
|
3.00k Ω～ 30.00k Ω |
± 4%rdg ± 3dgt |
10 Ω |
|
|
選擇法測量接地電阻 (Re) |
0.00 Ω～ 29.99 Ω |
± 2%rdg ± 5dgt |
0.01 Ω |
|
30.0 Ω～ 299.9 Ω |
± 2%rdg ± 3dgt |
0.1 Ω |
|
|
300 Ω～ 3000 Ω |
± 2%rdg ± 3dgt |
1 Ω |
|
|
雙鉗法測量接地電阻 (Re) |
0.01 Ω～ 0.99 Ω |
± 10%rdg ± 5dgt |
0.01 Ω |
|
1.0 Ω～ 29.9 Ω |
0.1 Ω |
||
|
30 Ω～ 100 Ω |
1 Ω |
||
|
土壤電阻率 ( ρ ) |
0.00 Ω m ～ 99.99 Ω m |
根據 R 的測量精度而定 ( ρ =2 π aR a:1 m ～ 100m ； π =3.14) |
0.01 Ω m |
|
100.0 Ω m ～ 999.9 Ω m |
0.1 Ω m |
||
|
1000 Ω m ～ 9999 Ω m |
1 Ω m |
||
|
10.00k Ω m ～ 99.99k Ω m |
10 Ω m |
||
|
100.0k Ω m ～ 999.9k Ω m |
100 Ω m |
||
|
1000k Ω m ～ 9000k Ω m |
1k Ω m |
||
|
接地電壓 50Hz/60Hz |
AC 0.0 ～ 100.0V |
± 2%rdg ± 3dgt |
0.1V |
|
交流電流 50Hz/60Hz |
AC 0.00mA ～ 600.0A |
± 2%rdg ± 3dgt |
0.01mA |
?2026 武漢國電西高電氣有限公司 版權所有鄂ICP備07003820號-21 鄂公網安備 42011202001536號
選擇法或者雙鉗法測量時 , 當 CT2 接收的電流信號低于 0.5mA 時，顯示“ ”符號 , 此時應檢查 CT2 電流鉗的鉗入方向
”顯示，提醒更換電池。
