早在2013年南洪段鐵路發車前由于沒有檢測到高壓核相器已損壞，導致電源相序錯誤，直接故障延誤5個小時，索性沒有造成人員傷亡事故，

據有關部門統計的結果，我國每年因為電氣電力引發的事故高達數百起，造成難以估計的損失，而這些事故發生的原因多數是因為運行設備行中的安全隱患沒有得到及時有效地排查。

而在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目，所以核相器裝置在電力電氣系統廣泛運用，也是現代電氣檢測設備中不可缺少的一部分。目前國內的核相器參數繁多，大部分為無線型，其次為有線型。

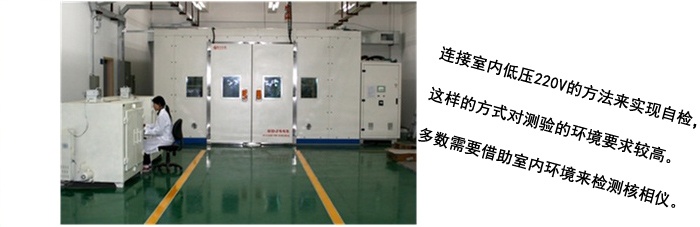

目前國內各核相器廠家針對核相器的檢驗主要通過連接室內低壓220V的方法來實現自檢，并沒有專業的儀器來檢測這一設備，這樣的方式對測驗的環境要求較高。不能隨意根據檢測的要求隨意變化環境，多數需要借助室內環境來檢測核相儀。

室內檢測

而且這種方法只能驗證核相器的同相檢驗數據及電池電量狀態，而無法實現其他角度的檢驗工作。另外該方法無法模擬核相器發射裝置處于高壓狀態下的環境，導致高壓環境下測量的相位差與低壓環境下的數據有差別，沒辦法提供精準有效地數據，這樣會導致檢核相器過程中一些隱藏的隱患危害，如果不借助更有效的檢定裝置，那么有可能導致嚴重的后果。所以在真正的操作作業中我們需要一款能精準檢測核相器的一款裝置。

根據目前這樣的現狀，武漢國電西高專門研發出一款高精度，便攜式核相器功能檢定裝置，填補了目前這一儀器的空缺.

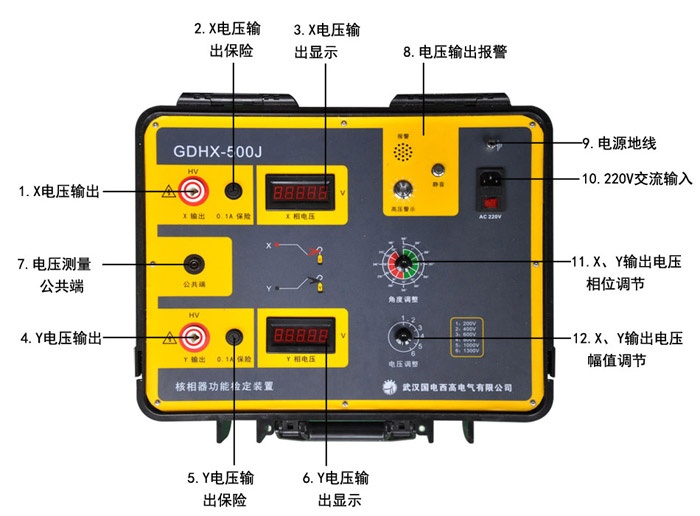

GDHX-500J核相器功能檢定裝置屏幕示意圖

GDHX-500J核相器功能檢定裝置實際操作起來很簡單，利用最精簡的功能按鍵組合，得出最精準的結論，我們可以用核相器功能檢定裝置來測驗無線高低壓語言核相器是否準確。

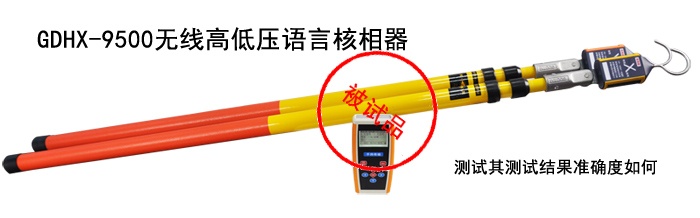

我們以GDHX-9500無線高低壓語言核相器為被試品，此款產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在2 個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

它的產品的搭配組合合理完善，配置有1個手持終端，X探測器和Y探測器各一個、專用掛鉤2個、專用探針2個、5號堿性電池（1.5V）2節、7號堿性電池（1.5V）6節。絕緣桿(3節3米)2支

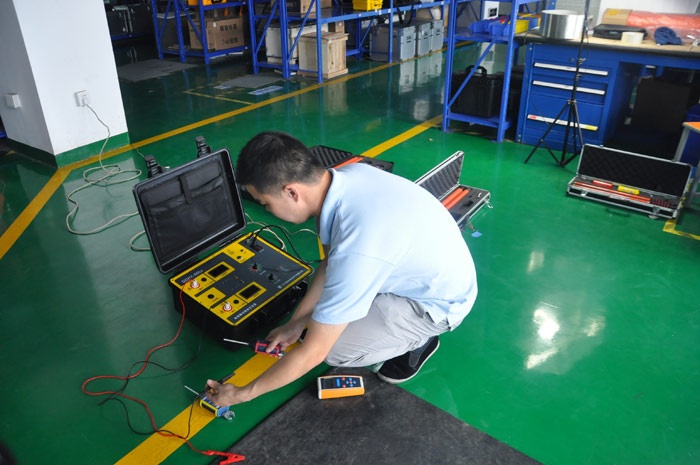

接線演示

試驗開始將設備一端接地網，一端接設備的接地端，這是最基本的一步放在第一步進行，地線接口也是放在儀器最上面顯眼的位置，（接地可以有效的防止設備上帶有高壓電危害操作人員的生命安全，因此必須在操作前將設備接地）操作面板上有兩個高壓輸出分別是X和Y輸出。

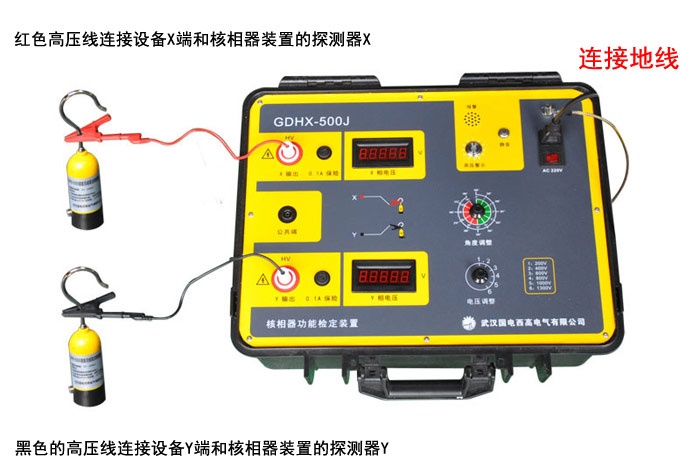

首先我們將紅色高壓線連接設備X端和核相器裝置的探測器X，黑色的高壓線Y端連接核相器裝置的探測器Y，最后連接設備的電源線，連接好的核相器X，Y整齊放在絕緣地板上，我們會搭配核相器組合使用的接受主機來測試，

如圖所示

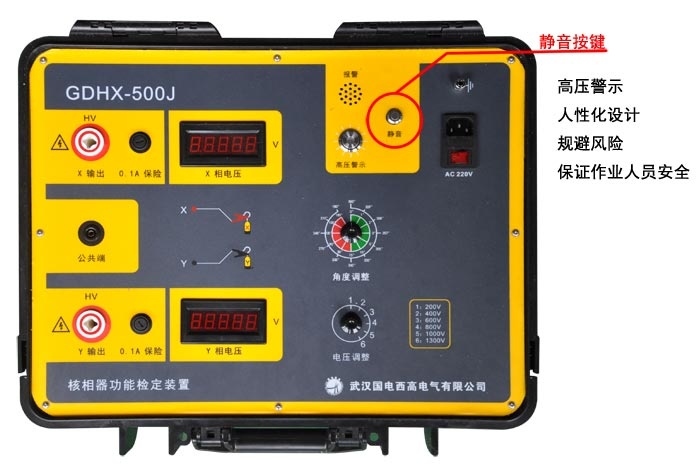

第二步我們打開核相器檢定裝置電源的開關，開機后控制面板上的“電壓調整”為低檔電壓，那么最上方的高壓警示器就會是亮的，高壓警報器就會發生響聲，提醒作業人員注意作業情況，此時作業人員可以根據情況將警報設置為靜音，這個小細節非常的人性化，從小細節體現設備的合理性.

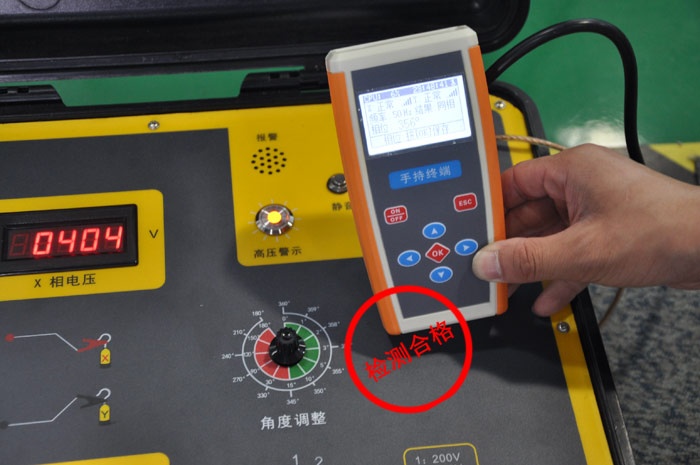

我們將測試調整控制面板的“角度調整”雙向表盤調整好角度之后那么探測器的接收主機上顯示就是調整的角度，例如“角度調整” 為350°（10°）.

再看探測器的接收主機上測試結果為同向352°。將“角度調整”為330°（30°），那么探測儀接收主機上測試的結果為同相333°

“角度調整”有 12個檔調節 更加全面的測試核相器的精準。我們也可以在控制面板上將電壓調整至其他度數的電壓來檢測。

切記：我們在測試的時候不要接觸探測器的金屬部分，那都是處于帶電狀態下的，我們測試完畢后，只要將表盤歸零，將電源開關關掉，先拆核相裝置的電源線，再拆連接X、Y探測器的高壓測試線，最后拆除地線那么試驗測試就完成。

檢測中需要注意的事項

事項1如GDHX-500J核相器功能檢定裝置沒有高壓輸出。

1，我們常規檢查X、Y的輸出保險絲是否斷路，如斷路更換即可。

事項2核相器接收信號不穩定。

1、考慮問題核相器是否故障。

2、在檢查GDHX-500J核相器功能檢定裝置的輸出電壓是否滿足核相儀的最低有效接收電壓，如不滿需調高升高電壓幅值。

事項3:開機沒有顯示

1、檢查電源線是否正常。

2、檢查電源保險絲是否斷路。
