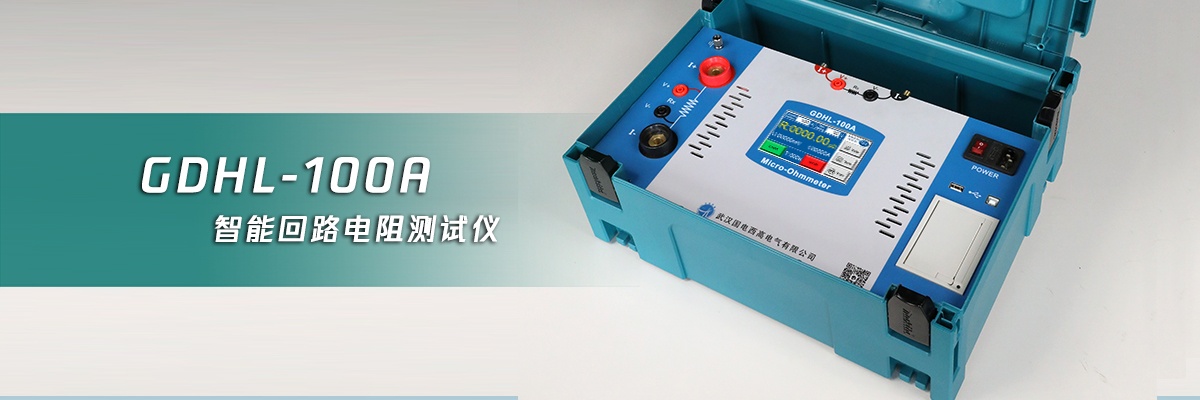

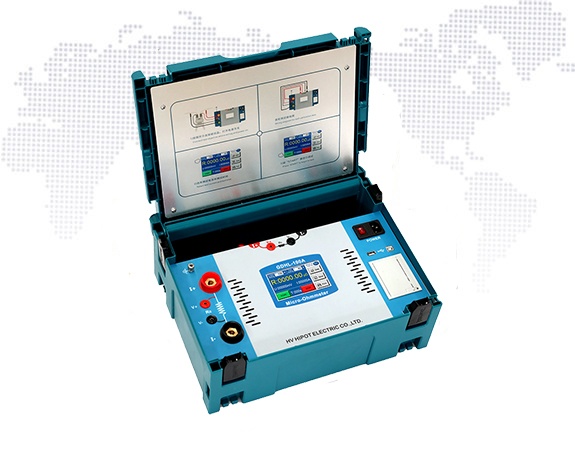

Name: GDHL-100A智能回路電阻測試儀
Brand: 武漢國電西高電氣有限公司

當前位置：首頁 > 產品中心 > 產品列表 > 歷史資料庫 > 返回上一頁

GDHL-100A

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因?yàn)閲?guó)家標準規定必須使用100A以上直流電流進行測試。綜上所述國電西高自主研發的GDHL-100A智能回路電阻測試儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的數字檢測技術研發生產滿足于GB50150-2006和DL/T 845.4-2004規程要求開發的專業測試儀器，廣泛適用于電力行業各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

功能特點

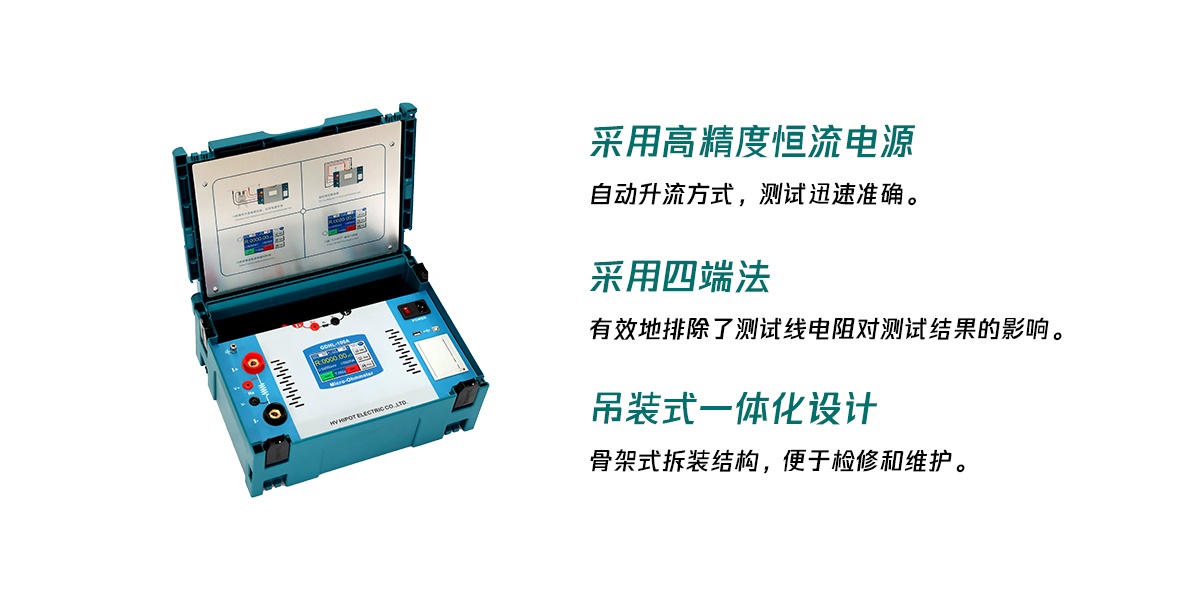

采用高精度恒流電源，自動升流方式無需人工調節，測試迅速準確。
采用四端法，有效地排除了測試線電阻對測試結果的影響。
量程寬、精度高，電阻測量范圍可達100mΩ。
100A測試時，最長測試時間可達1-999秒，滿足現場各種應用。
長時間大電流輸出，燒除開關氧化膜，使測量更真實，
儀器內部可自帶標準電阻，可實時自校準儀器內部及外部測試線是否正常，提高測試可靠性。
同屏顯示電阻、電流、電壓、時間、狀態及提示信息，人性化操作界面設計,操作過程簡單易用，
輸出電流穩定多檔輸出電流可選擇，電阻測試范圍寬。
可長時間進行工作，具有開路保護、過熱保護等完善的保護功能。
采用4.7寸工業級高亮度彩色觸摸液晶屏，在強陽光下依然清晰可見。
儀器主機配置熱敏打印機，便于數據打印。
具有本機存儲存儲數據量1000條，方便數據保存。
歐式扳把快速接頭、鎖扣設計，接觸面大、通流能力強

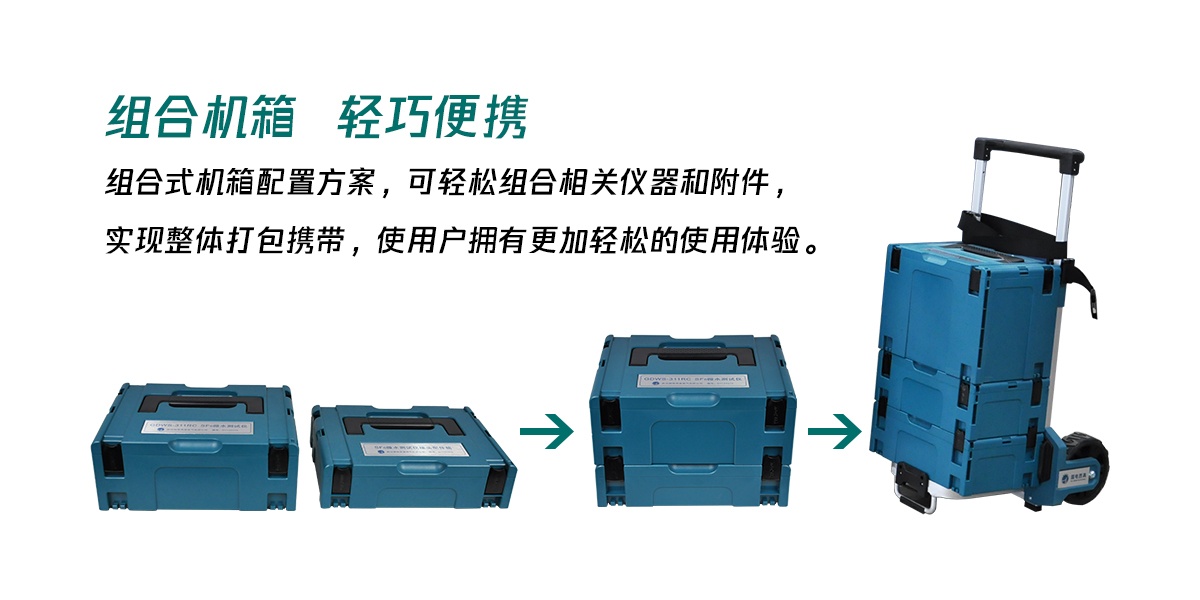

組合式機箱配置方案，用戶可輕松組合相關儀器和附件。
實現整體打包攜帶，使用戶擁有更加輕松的使用體驗。
吊裝式一體化設計，骨架式拆裝結構，便于檢修和維護；

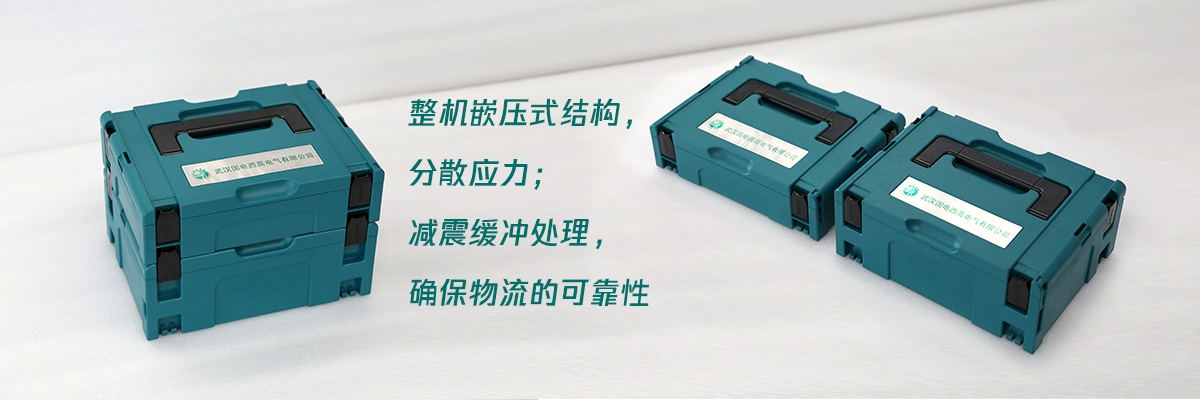

整機嵌壓式結構，分散應力；減震緩沖處理，確保物流的可靠性；
楔形導流風道，提高散熱能力，大大延長使用壽命；
整機體積小、重量輕，不超過5kg，非常適合現場使用。
配置USB接口或藍牙接口功能，主機通過有線或無線方式可與PC機或平板電腦、手機等連接通過上位機或者APP進行設備的控制操作及生成試驗報告。
配置小程序,輸入截面和長度可自動計算電阻率，可按國標考量導體材質；

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

功能特點

采用高精度恒流電源，自動升流方式無需人工調節，測試迅速準確。
采用四端法，有效地排除了測試線電阻對測試結果的影響。
量程寬、精度高，電阻測量范圍可達100mΩ。
100A測試時，最長測試時間可達1-999秒，滿足現場各種應用。
長時間大電流輸出，燒除開關氧化膜，使測量更真實，
儀器內部可自帶標準電阻，可實時自校準儀器內部及外部測試線是否正常，提高測試可靠性。
同屏顯示電阻、電流、電壓、時間、狀態及提示信息，人性化操作界面設計,操作過程簡單易用，
輸出電流穩定多檔輸出電流可選擇，電阻測試范圍寬。
可長時間進行工作，具有開路保護、過熱保護等完善的保護功能。
采用4.7寸工業級高亮度彩色觸摸液晶屏，在強陽光下依然清晰可見。
儀器主機配置熱敏打印機，便于數據打印。
具有本機存儲存儲數據量1000條，方便數據保存。
歐式扳把快速接頭、鎖扣設計，接觸面大、通流能力強
組合式機箱配置方案，用戶可輕松組合相關儀器和附件。
實現整體打包攜帶，使用戶擁有更加輕松的使用體驗。
吊裝式一體化設計，骨架式拆裝結構，便于檢修和維護；
整機嵌壓式結構，分散應力；減震緩沖處理，確保物流的可靠性；
楔形導流風道，提高散熱能力，大大延長使用壽命；
整機體積小、重量輕，不超過5kg，非常適合現場使用。
配置USB接口或藍牙接口功能，主機通過有線或無線方式可與PC機或平板電腦、手機等連接通過上位機或者APP進行設備的控制操作及生成試驗報告。
配置小程序,輸入截面和長度可自動計算電阻率，可按國標考量導體材質；

產品參數

技術性能及參數

測試電流檔位：100A有50A、100A二檔，200A有50A、100A、150A、200A四檔，其它電流檔位可定制。
測量范圍：1-100000μΩ；50A:1μΩ-100000μΩ、 100A:1μΩ-50000μΩ、 150A:1μΩ-33000μΩ、 200A:1μΩ-25000μΩ、
準確度：±（讀數*0.5%+0.1uΩ）
分辨率：0.01uΩ
電阻顯示位數：五位半
恒流源輸出電壓：≤5V
測試時間：多檔測試時間可選擇設置
工作電源：AC220V±10％ 50Hz
功耗：≤500W
使用環境溫度：-20℃～40℃
相對濕度：≤80%RH，不結露
主機重量：小于5kg
