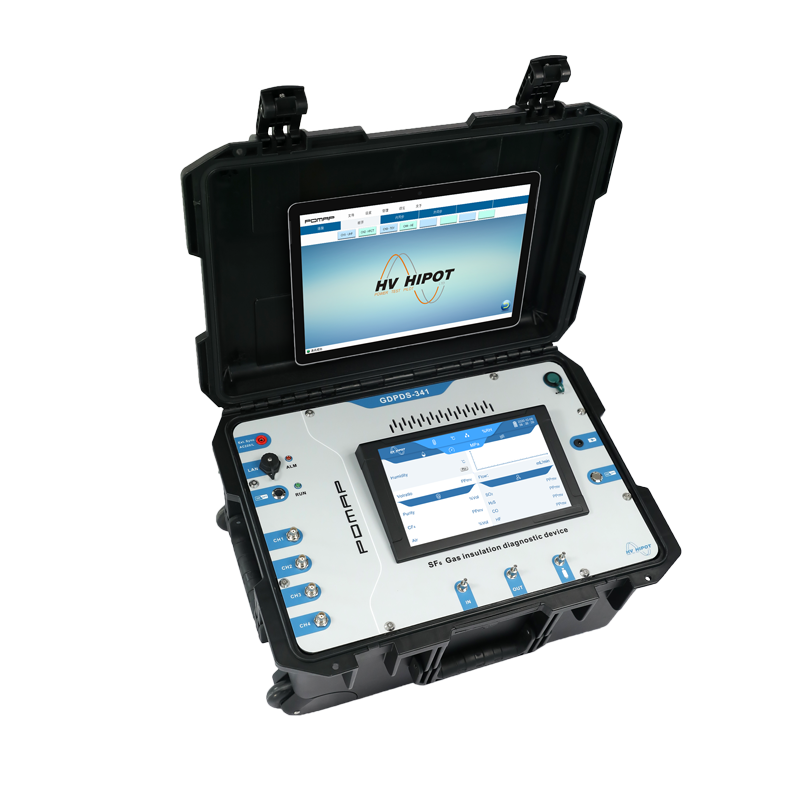

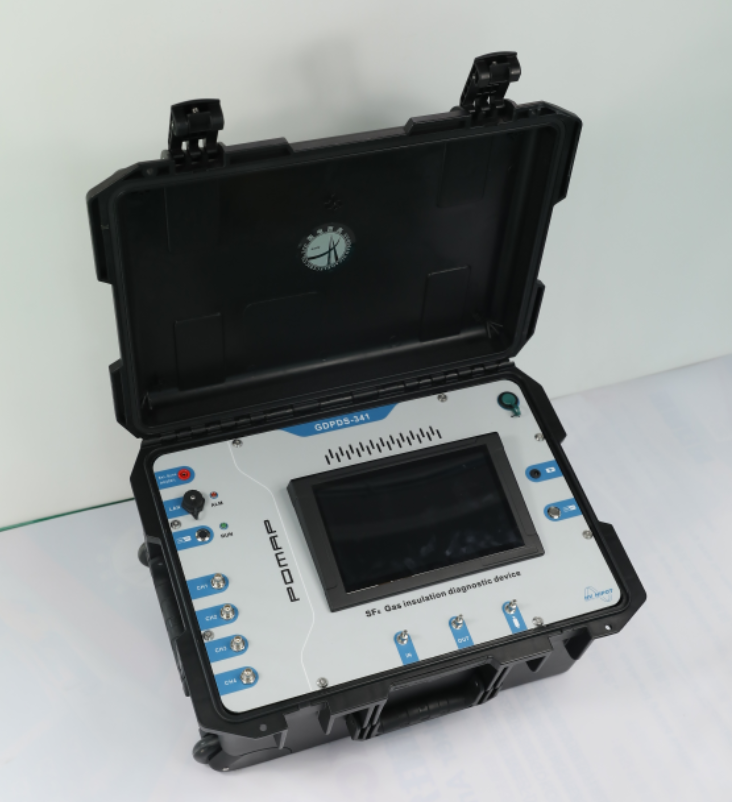

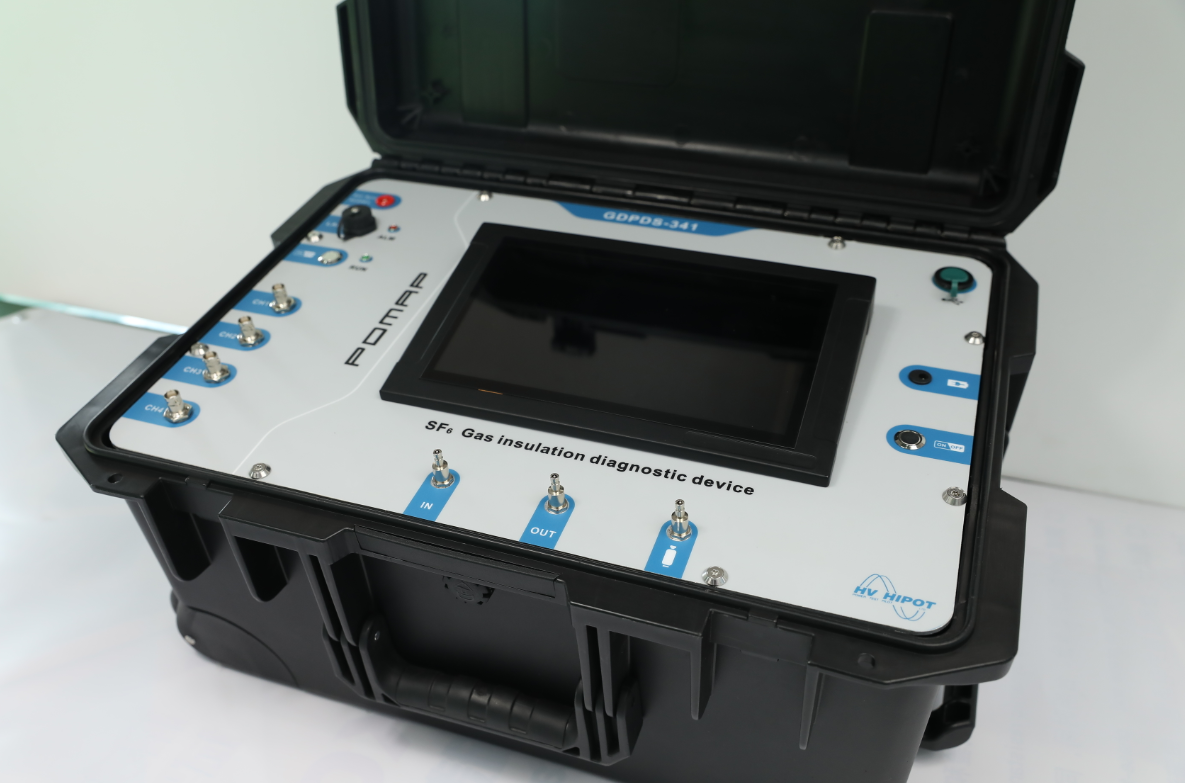

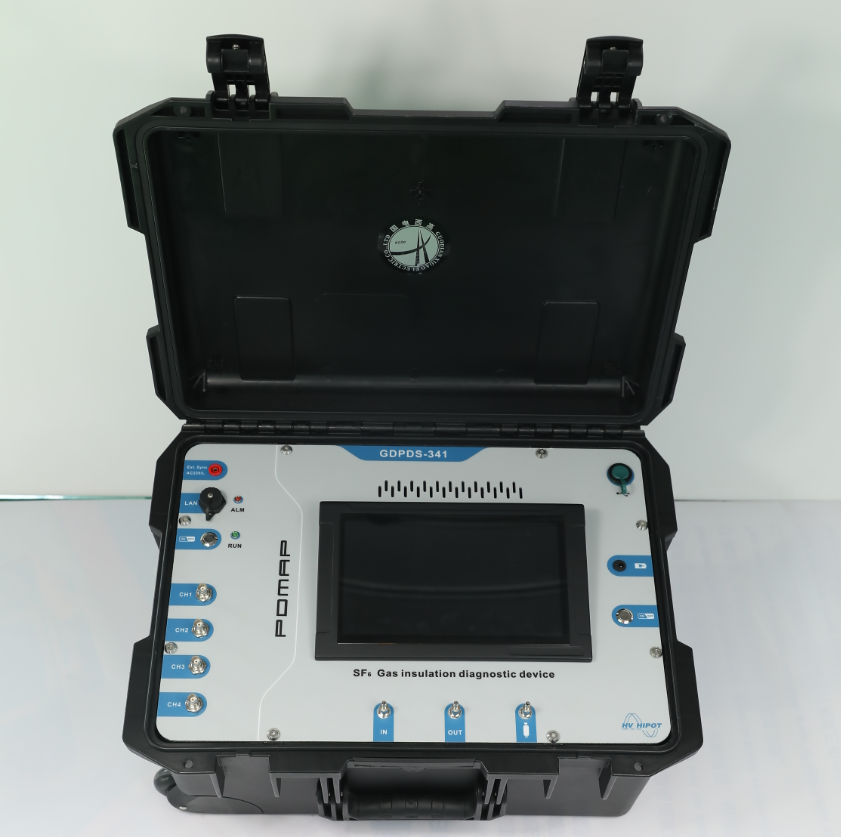

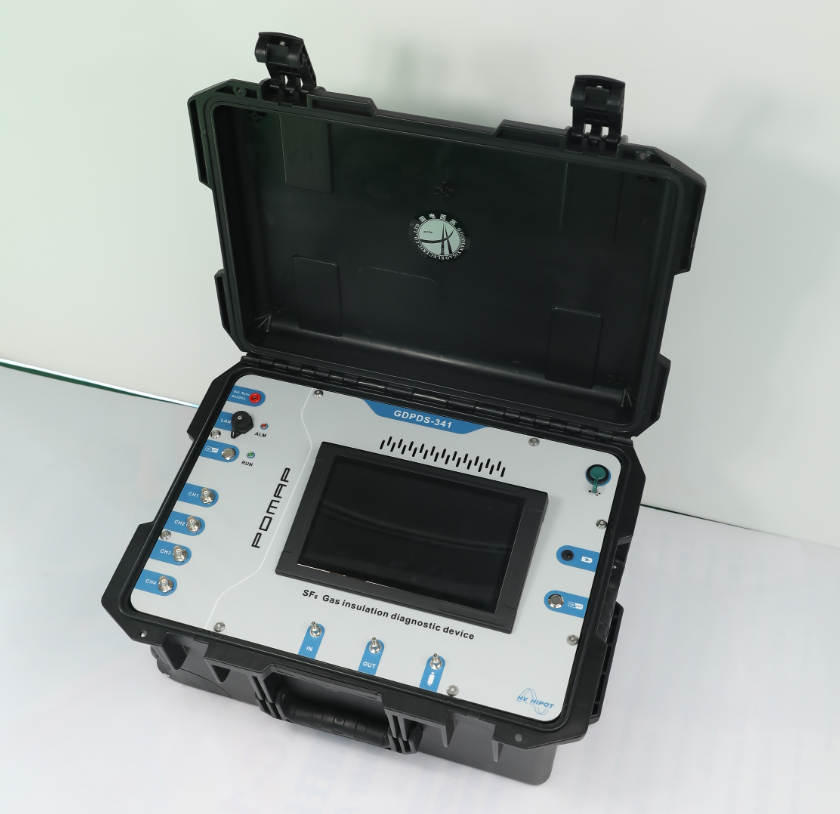

國電西高自主研發的GDPDS-341SF6電氣絕緣狀態綜合分析儀采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），通過HVHIPOT公司引進國際先進技術開發面世SF6電氣絕緣狀態綜合分析儀,將特高頻法、超聲波法和SF6氣體分析三種檢測方法組合在一臺設備上，可提高GIS設備局部放電缺陷的檢測效率和判斷方法,可提高局放判斷的準確性,為檢修決策提供可靠的技術支持。

SF6電氣絕緣狀態綜合分析儀除SF6氣體分析部分以外，還集成了局部放電檢測技術。操作人員可以使用局部放電檢測設備初步對被試電氣設備進行局部放電的測試檢查，一旦發現疑似局部放電絕緣故障電氣設備，可立即使用SF6氣體分析部分進行SF6氣體采樣理化分析，通過理化分析結果查詢相應國家標準可以確定被試品的絕緣狀況。同時，也可以將SF6氣體分析與局放試驗同步進行，通過綜合物理量和化學量的數據，我們能夠更準確的判斷電氣設備的絕緣狀況和故障原因。

SF6電氣絕緣狀態綜合分析儀的主要優勢在于，可以通過局部放電和SF6氣體理化分析兩種結果綜合判斷電氣設備的絕緣狀況，能夠更快速，更準確的確定電氣設備的運行狀況。還可用于現場測試SF6氣體微水、純度、分解產物的便攜式綜合檢測設備。行業應用于對SF6氣體的新氣、運行氣、故障氣、再生氣等進行化學分析，得到被試品SF6氣體絕緣電氣設備運行狀況的檢測類裝置，具體試驗標準請參照電力行業相關試驗規程。

應用范圍：

電力用SF6氣體電氣設備的局部放電檢測、微水、純度以及分解物分析

SF6氣體鋼瓶氣質量檢測

回收再利用SF6氣體質量檢測

SF6氣體絕緣電氣設備的絕緣故障判斷

高純氣體制造

半導體工業干氣供應

研發用途

潔凈室/干房監控

金屬熱處理現場及實驗室工業氣體濕度檢測，如空氣、CO2、N2、H2、O2、SF6、He、Ar等部分惰性氣體。

• 局放檢測部分：

1 、 PD 信號采集主機 :
CPU 工作頻率	1.2GHz
操作系統	Linux 嵌入式操作系統
有線網絡接口	LAN 網口
無線網絡接口	內置無線 Wifi （選配）
系統運行內存	512M
系統存儲內存	256M
數據采集頻率	250MHz
2 、超聲檢測通道：
測量范圍	AE:0-10mV AA ： 0-100dBuV
頻率檢測范圍	20 ～ 200kHz
?  UHF 特高頻檢測通道：
檢測頻率	300 ～ 1800MHz
測量范圍	-80 ～ 0dBm
誤差	±1dBm
分辨率	1dBm
4 、 HFCT 檢測通道：
頻率范圍	0.5-100MHz
誤差	±1dB
靈敏度	15mV/1mA
動態范圍	60dB
測量范圍	0-1000mV
精度	1dB
5 、暫態地電壓（ TEV ）檢測通道：
頻率范圍	3 ～ 100MHz
測量范圍	0 ～ 60dBmV
靈敏度	0.01mV
誤差	±1dBmV
分辨率	1dBmV
6 、電池：
內置電池	鋰電池， 12V ， 6000mAh
使用時間	大約 10 小時
充電時間	大約 4 小時
電池保護	過壓過流保護
7 、電池充電器：
額定電壓	12.6V
充電輸出電流	2A
使用溫度	-20℃-60℃
使用濕度	<80%
8 、數據顯示分析終端：
軟件適用于任何采用 windows 系統的終端主機，用戶可自行選配。
9 、工作環境：
使用溫度	-20℃~50℃
環境濕度	0-90%RH
IP 等級	54

• SF6氣體微量水分參數：
• 測量方式： 阻容測量原理（芬蘭維薩拉DMT系列傳感器）
• 使用環境溫度： -20℃ ~ +60℃
• 測量范圍： -80~+20℃ & -100~0℃二選一（支持ppmv等）
• 測量誤差： 優于±1℃（當露點溫度低于0℃，傳感器輸出為霜點）
• 重復性誤差： ±0.5℃
• 分 辨 率： 露點0.01℃
• ℃，ppm， ℃P20（帶有環境20℃的露點換算值）
• SF6氣體純度參數：
• 純度精度： ±0.3%FS
• 重 復 性： ±0.3%
• 分解產物參數：
• H2S： 0～100PPmv
• SO2： 0～100PPmv
• CO： 0～500PPmv
• HF: 0～50PPmv
• 靈敏度： 0.5 PPmv
• 壓力測試參數：
• 測試范圍：0-1MPa
• 測量精度：0.1級
• 氣體流量：
• 水分測量： SF6和其它氣體調節在400～600mL/min
• SF6氣體純度測量：300~450mL/min
• SF6氣體分解物測量：250～300mL/min
• 流量顯示： 0~1000mL/min進口數字流量計
• 氧氣壓力： ≤1MPa
• 探頭保護： 不銹鋼燒結過濾網
• 工作電壓： 110～220VAC，交直流兩用
• 儲存溫度等級： -40～+70℃
• 操作環境：溫度： -35～+60℃ ：壓力： 0～20bar ：樣氣流速： 無影響
• 其它配置：電子質量流量計
• 鋰電池：交直流電兩用，自動切換，過充過放保護功能
• 尺寸： 570×418×320（mm）
• 重量：18kg
