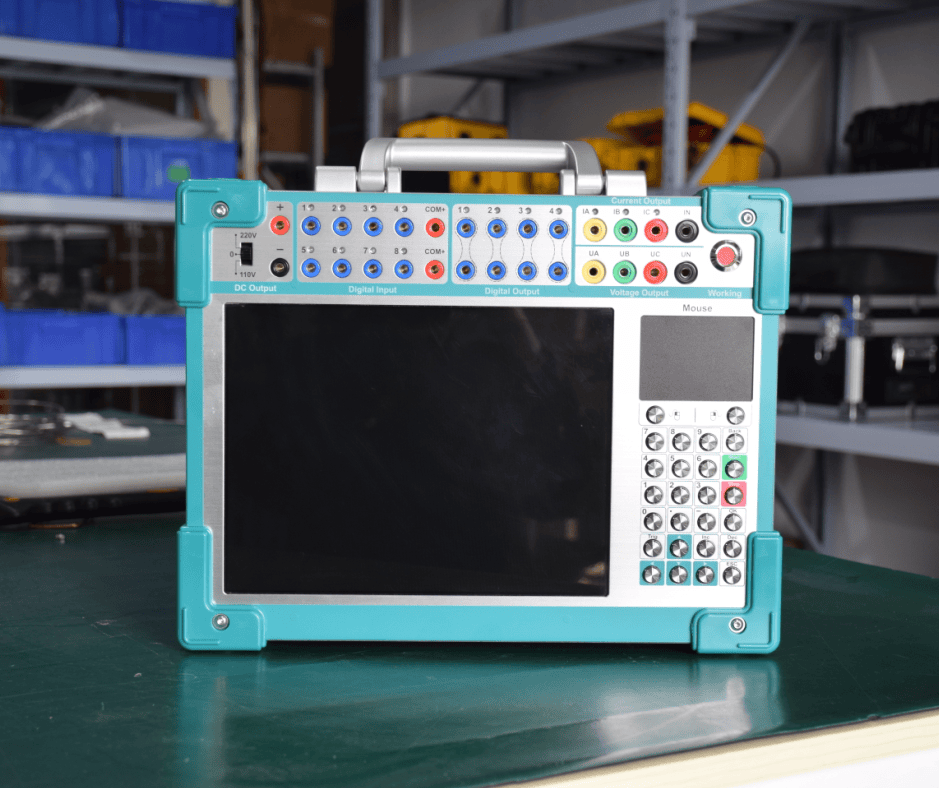

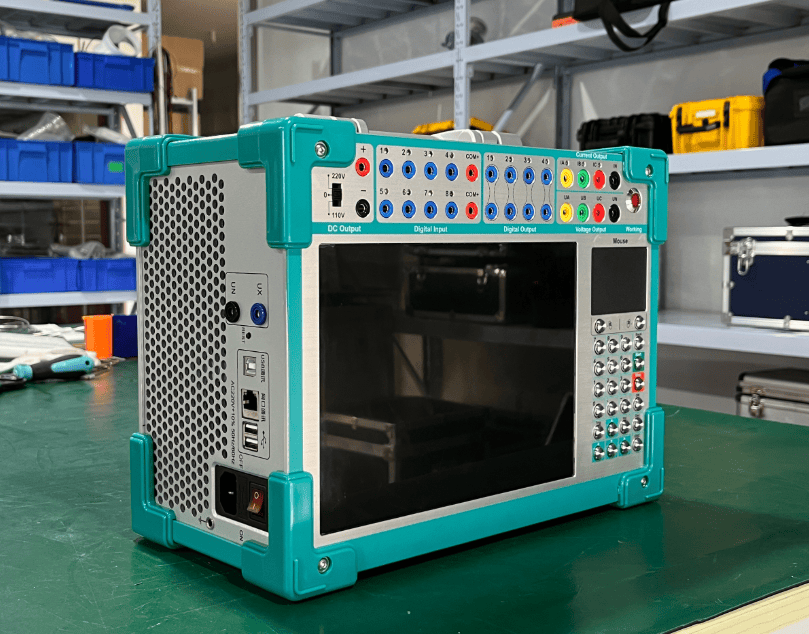

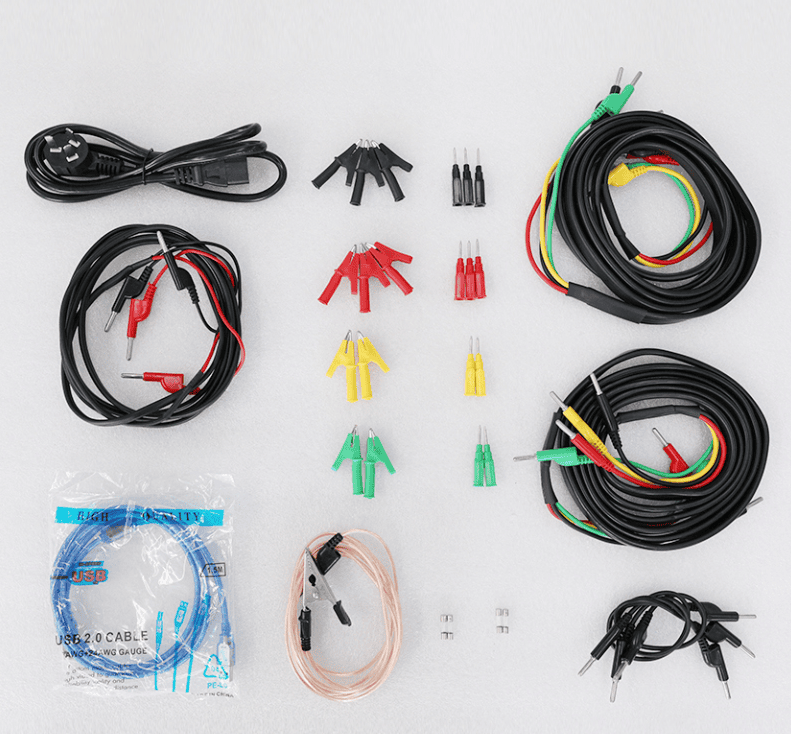

本儀器是工控機型三相繼電保護測試儀，適用于10KV/35KV及以下保護調試。
儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸真彩顯示屏，裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等，面板裝有防撞包角。
裝置共有開關量輸入端子8對，開關量輸出端子4對。開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。
配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
交流電流源（3*40A）
|
單相電流輸出（有效值） |
0--40A/相，精度：0.2% ±5mA |
|
三相并聯輸出(有效值) |
0--120A/三相同相位并聯輸出 |
|
相電流長時間允許工作值(有效值) |
10A |
|
每相最大輸出功率 |
400VA |
|
三相并聯電流最大輸出功率 |
1000VA |
|
三并電流最大輸出允許工作時間 |
10s |
|
頻率范圍 |
0--1000Hz，精度0.01Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度0.1° |
2．直流電流源
|
直流電流輸出 |
0--±10A/相，精度：0.2% ±5mA |
3．交流電壓源
|
單相電壓輸出（有效值） |
0--125V/相，精度：0.2% ±5mV |
|
線電壓輸出（有效值） |
0--250V |
|
相電壓/線電壓輸出功率 |
75VA/100VA |
|
頻率范圍 |
0--1000Hz，精度：0.001Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度：0.1° |
4．直流電壓源
|
單相電壓輸出幅值 |
0--±150V，精度：0.2% ±5mV |
|
線電壓輸出幅值 |
0--±300V |
|
相電壓/線電壓輸出功率 |
90VA/180VA |
5．開關量端子
|
開關量輸入端子 |
8對 |
|
空接點 |
1--20mA，24V 裝置內部有源輸出 |
|
電位翻轉 |
無源接點：低阻短接信號 有源接點：0-250V DC |
|
開關量輸出端子 |
4對，空接點，遮斷容量：110V/2A，220V/1A |
6．其他
|
時間范圍 |
1ms--9999s，測量精度：1ms |
|
臺式機單機體積重量 |
體積 410 x 190 x 420mm3，約18Kg |
|
電源 |
AC220V±10%，50Hz，10A |
