國電西高GDJS-A系列智能絕緣手套（靴）耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備平臺，本平臺主機采用了PLC控制器技術、2.4GISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手。

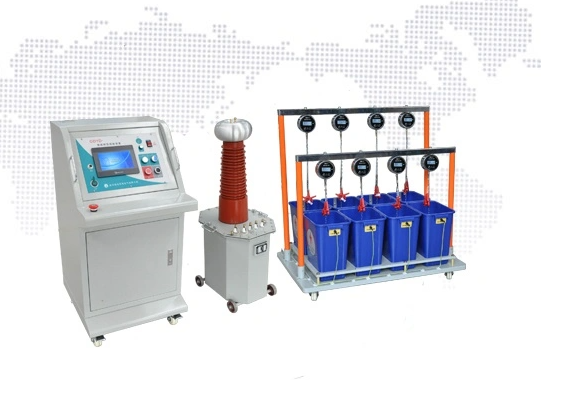

國電西高GDJS-A系列 智能絕緣手套（靴）耐壓試驗裝置

　　絕緣靴手套耐壓試驗裝置的操作步驟：

　　1、使用前將絕緣撐安裝在移動托架上，再將電極桿支撐兩端插入絕緣撐桿內，后將電極桿依次裝在電極支撐內。

　　2、絕緣靴（手套）內盛水不能高于絕緣靴（手套）口以下5CM，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。

　　3、將水阻的一端與絕緣靴（手套）試驗車上的高壓輸入螺母相連，另一端用35KV高壓電纜由絕緣靴（手套）試驗臺的高壓出線口引至絕緣靴（手套）試驗臺內試驗變壓器高壓輸出端，將盛水槽1-6上的泄漏測量接線端與絕緣靴（手套）試驗臺上的接線端X1-X6一一對應相連。

　　4、檢查總電源是否與輸入電源一致（220V50HZ），設定好電流繼電器動作值，同時設點好時間繼電器的動作值，合上空開，電源指示燈亮，調壓器的手輪置于零位時，零位指示燈亮，此時可送電操作。

　　5、按下復位按鈕使故障指示燈滅。按下送電按鈕，主接觸器工作，調壓器受電，電源指示燈滅、送電指示燈亮，同時聲光報警。

　　6、順時針旋轉調壓器手輪，聲光報警停止，注視電壓表、毫安表的指示，以每秒小于3KV的升壓速度升壓，當升到所需要電壓值時，按下計時按鈕，并密切關注試驗品情況。

　　7、在試驗過程中，如果泄漏電流大于規定值、試驗品被擊穿，電流繼電器動作，調壓器自動斷電，泄漏電流超標或被擊穿的絕緣靴（手套）對應指示燈亮，切斷電源，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再升壓操作，達到規定電壓及耐壓時間并且泄漏電流不大于規定值時，聲光報警，說明產品合格，否則試驗品不合格。

　　8、整個試驗過程結束后，應切斷電源，拆卸絕緣（手套），換第二批，重復上述方法進行試驗。

　　絕緣靴手套耐壓試驗裝置的注意事項：

　　絕緣靴手套耐壓試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小于20KV），工頻耐壓試驗臺必須可靠接地，接地電阻小于0.1Ω。

　　使用前應測試絕緣電阻，其絕緣電阻值應大于2MΩ。

　　使用前應檢查各電氣元件觸點是否松動，接觸是否良好，各保護系統是否能正常工作。

　　使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。

　　試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。

　　工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。

　　必須由專業人員操作，并嚴格遵守操作程序。
