絕緣電阻測試儀主要用于測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等設備的絕緣電阻。

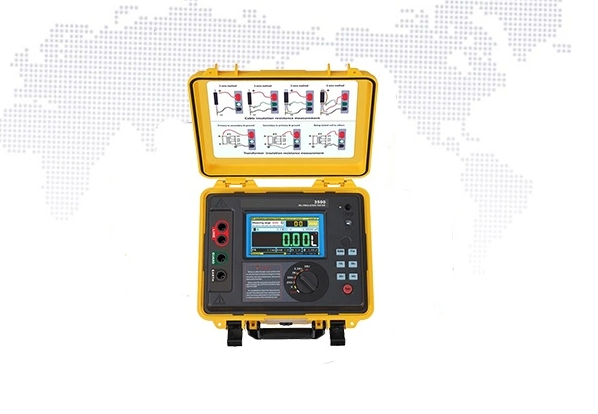

國電西高GD3127/GD3128系列高壓絕緣電阻測試儀

　　絕緣電阻測試儀操作試驗步驟：

　　(1)應按設備的電壓等級選擇搖表，10KV-35KV的變壓器，應選用2500伏搖表

　　(2)測量絕緣電阻以前，應切斷被測設備的電源，并進行短路放電，放電的目的是為了保障人身和設備的安全，并使測量結果準確；

　　(3)搖表的連線應是絕緣良好的兩條分開的單根線(是兩色)，兩根連線不要纏絞在一起，不使連線與地面接觸，以免因連線絕緣不良而引起誤差；

　　(4)測量前先將搖表進行一次開路和短路試驗，檢查搖表是否良好，變壓器絕緣電阻測試儀若將兩連接線開路搖動手柄，指針應指在∞(無窮大)處，這時如把兩連線頭瞬間短接一下，指針應指在0處，此時說明搖表是良好的，否則搖表是有誤差的；

　　(5)搖測一次繞組對二次繞組及地(殼)的絕緣電阻的接線方法：

　　將一次繞組三相引出端lU、lV、1W用裸銅線短接，以備接兆歐表“L”端；將二次繞組引出端N、2U、2V、2W及地(地殼)用裸銅線短接后，接在兆歐表“E”端；必要時，為減少表面泄漏影響測量值可用裸銅線在一次側瓷套管的瓷裙上纏繞幾匝之后，再用絕緣導線接在兆歐表“G”端；

　　(6)搖測二次繞組對一次繞組及地(殼)的絕緣電阻的接線方法：將二次繞組引出端2U，2V、2W、N用裸銅線短接。以備接兆歐表“L”端；將一次繞組三相引出端1U、1V、1W及地(殼)用裸銅線短接后，接在兆歐表“E”端；必要時，為減少表面泄漏影響測量值可用裸銅線在二次側瓷套管的瓷裙上纏繞幾匝之后，再用絕緣導線接在兆歐表“G”端。

　　(7)在測量時，一手按著搖表外殼(以防搖表振動)。當表針指示為0時，應立即停止搖動，以免燒表；

　　(8)測量時，應將搖表置于水平位置，以每分鐘大約120轉的速度轉動發電機的搖把，在15s時讀取一數(R15)，在60s時再讀一數(R60)，記錄搖測數據。
