變頻串聯諧振試驗裝置的高頻諧振變壓器是作為開關電源最主要的組成部分。

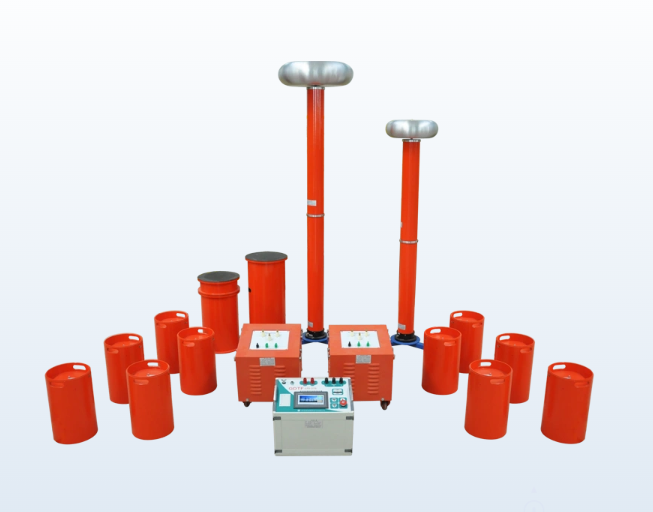

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

開關電源一般采用半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過頻變壓器進行降壓，輸出低電壓的交流電高額變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。
從負載諧振方式劃分，可以為并聯逆變器和串聯諧振逆變器兩大類型。
下面列出串聯諧振逆變器和并聯逆變器的主要技術特點及比較：串聯諧振逆變器和并聯逆變器的差別，源于它們所用的振蕩電路不同，前者是用L、R和C串聯，后者是L、R和C并聯。
高頻諧振變壓器是工作頻率超過中頻（10kHz）的電源變壓器主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。
按工作頻率高低，可分為幾個檔次：
10kHz-50kHz、50kHz-100kHz、100kHz-500kHz、500kHz-1MHz、1MHz以上。
傳送功率比較大的，工作頻率比較低；傳送功率比較小的，工作頻率比較高。
