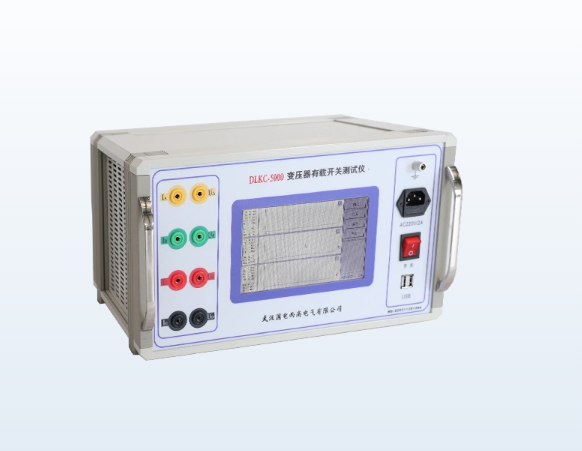

變壓器有載分接開關測試儀繞組方式：
接線方式（這個決定了電阻的算法，一定要正確）；
YO型接線是變壓器有中性點的；
Y型接線是變壓器沒有中性點引出的；
△型接線
在測試的時候要嚴格按照屏幕顯示的接線，（A→CB→C）測試一組完成，把變壓器有載開關返回剛才測試的檔位（不加測試電流），再測試另外一組（A→BC→B）（光標要點黑），后面三相的結果都顯示在一屏，可以顯示三相同期性。
測試Y0Y△型變壓器，阻值不用換算直接顯示，四端接線方式，提供高精度電阻測量，且無需導線補償。儀器可以帶繞組或不帶繞組進行測試。

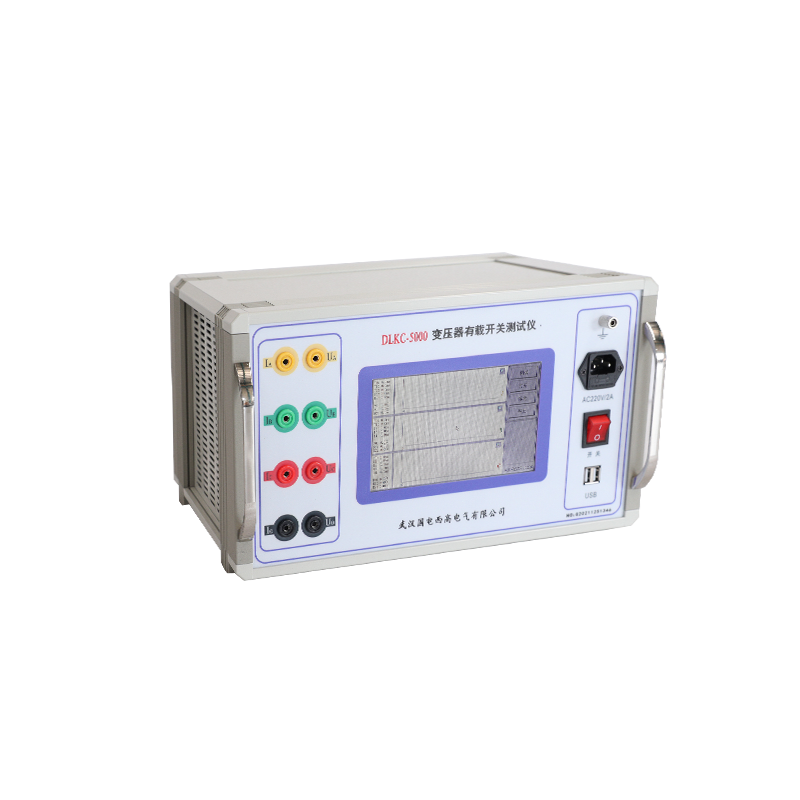

國電西高GDKC-5000變壓器有載開關測試儀
