變壓器的串聯諧振耐壓試驗的方法有哪些？

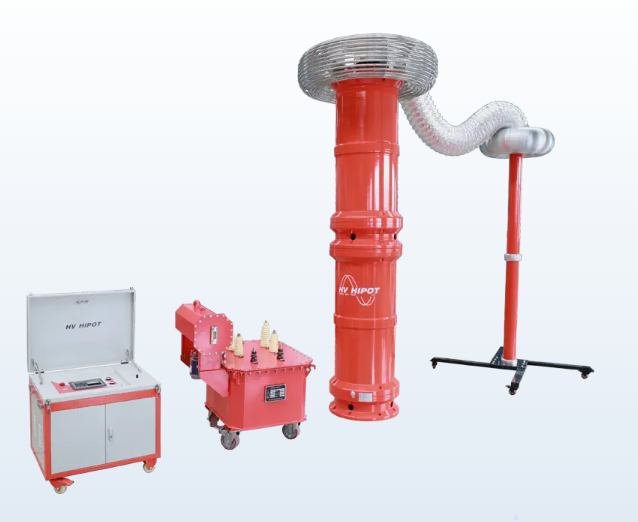

國電西高GDTL系列發電機變頻串聯諧振試驗裝置
答：變壓器常見的串聯諧振耐壓試驗方法有兩種：
（1）調感式串聯諧振耐壓試驗。在高壓回路中串聯一個可以調節的電感L，當調節電抗器使wL1/WCx=時，電抗上的壓降在數值上等于電容上的壓降，回路達到諧振狀態，被試品上產生工頻高壓。
（2）變頻串聯諧振耐壓試驗。在試驗電源處接入變頻裝置，可以調節電源頻率在30一300Hz內變化，當調節變頻柜輸出電壓頻率達到諧振條件，即f=1/（2π√LC）時，被試品上產生諧振高電壓。如果同時進行電抗器的組合和電容量的調節，試驗頻率可以控制在45~65FHz頻率范圍內，大部分可以控制在49~51Hz頻率范圍內。因為調節設備達到諾振點比較方便，所以目前現場較常用。
