局部變形是指線圈的總高度未發生改變，或等效直徑和線圈厚度尚未出現大面積的改變；只是部分線圈的尺寸分布均勻度改變，或部分線餅出現小程度等效直徑的改變，線圈的總電感基本不變，所以故障相和正常相的頻譜曲線在低頻段的第一個諧振峰點處將重合，隨著部分變形面積的大小，對應的后續幾個諧振峰將發生位移。

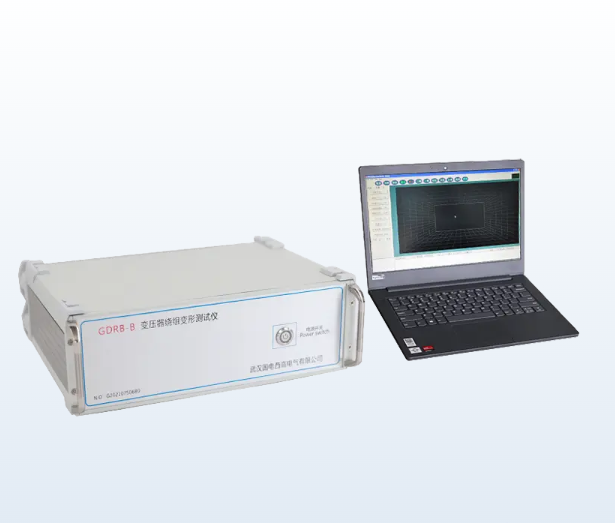

國電西高GDRB系列變壓器繞組變形測試儀

局部壓縮和拉開變形：這種變形一般認為是由于電磁作用力造成的，由于同方向的電流產生的斥力，在線圈兩端被壓緊時，這種斥力會將個別墊塊擠出，造成部分被擠壓，而部分被拉開。這種變形在兩端壓釘未動的條件下，一般不會牽動引線：這種變形一般只改變餅間的距離（軸向），在等值電路中體現在并聯電感上的電容（餅間電容）的改變上。引線未被牽動力的條件下，頻譜的高頻部分將變化很小。線圈整體并未被壓縮，只有部分餅間距離拉開，部分餅間距離壓縮。頻譜圖上可以看到，有部分諧振峰向高頻方向移動，并伴隨著峰值下降；而有部分諧振峰向低頻方向移動，并伴隨著峰值升高。變形面積和變形程度可以通過比較諧振峰點明顯移動所處的位置，（第幾個峰）及諧振峰的移動量來估計分析。局部壓縮和拉開變形影響到引線時，頻譜圖的高頻部分將發生變化。局部壓縮和拉開變形程度較大時，低頻與中頻段有些諧振峰會重疊，個別峰會消失，有些諧振峰幅值升高。
匝間短路：如果線圈發生金屬性匝間短路，線圈的整體電感將會明顯下降，線圈對信號的阻礙大大減小。對應到頻譜圖，其低頻段的諧振峰將會明顯的向高頻方向移動，同時由于阻礙減小，頻響曲線在低頻段將會向衰減減小的方向移動，即曲線上移2odB以上；另外由于Q值下降，頻譜曲線上諧振峰谷間的差異將減少。中頻和高頻段的頻譜曲線與正常線圈的圖譜重合。
線圈斷股：線圈斷股時，線圈的整體電感將會略有增大。對應到頻譜圖，其低頻段的諧振峰將會向低頻方向略有移動，幅值上的衰減基本不變；中頻和高頻段的頻譜曲線與正常線圈的譜圖重合。
金屬異物：在正常線圈中，如果在餅間中存在金屬異物，雖然對低頻總電感影響不大，但餅間電容將增大。頻譜曲線的低頻部分諧振峰將向低頻方向移動，中高頻部分曲線的幅值將有所升高。
引線位移：引線發生位移時，不影響電感，所以頻譜曲線的低頻段應完全重合，只在2ookHz~5ookHz部分的曲線發生改變，主要是衰減幅值方面的變化。引線向外殼方向移動，則頻譜曲線的高頻部分向衰減增大的方向移動，曲線下移；引線向線圈靠攏，則頻譜曲線的高頻部分向衰減減小的方向移動，曲線上移。
軸向扣曲：軸向扭曲是在電動力作用下，線圈向兩端頂出，在受到兩端壓迫時，被迫從中間變形，若原變壓器的裝配間隙較大或有撐條受迫移位，則線圈在軸向扭成S形；這種變形由于兩端未變動，所以只改變了部分餅間電容和部分對地電容。屏間電容和對地電容將減小，所以頻譜曲線上將發生諧振峰向高頻方向移動，低頻附近的諧振峰值略有下降，中頻附近的諧振峰點頻率略有上升，而且3ookHz~5ookHz的頻譜線基本上保持原趨勢。
線圈幅向（徑）變形：在電動力作用下，一般內線圈是向內收縮，由于內撐條的限制，線圈可能發生幅向變形，其邊沿成鋸齒狀，這種變形將使電感略有減小，對地電容也略有改變，所以在整個頻率范圍內的諧振峰均向高頻方向略有移動。外線圈的幅向變形主要是向外膨脹，變形線圈總電感將增加，但內外線圈間的距離增大，線餅對地電容減小。所以頻譜曲線上第一個諧振峰和谷將向低頻方向移動，后面的各峰谷都將向高頻方向略有移動。
