技術特點

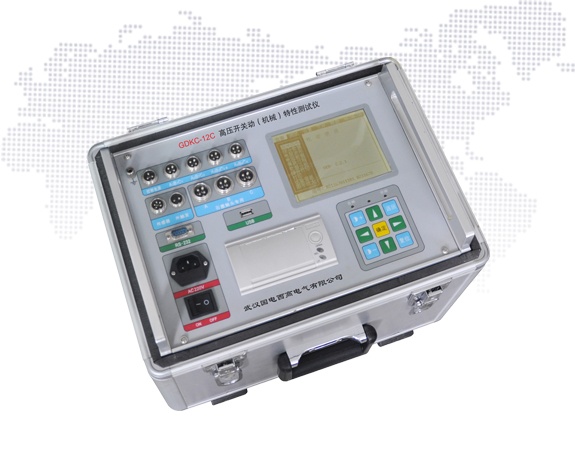

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了GDKC-12C 高壓開關動特性測試儀。

1. 性 能

時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。

石墨觸頭：3路石墨觸頭參數測試，6路合閘電阻參數測試。

重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－。分時間：一分時間、一合時間、二分時間。

彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。

速 度：剛分、剛合速度，最大速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。

行 程：總行程，開距，超行程，過沖行程，反彈幅值。

電 流：分、合閘線圈的分、合閘電流值、電流波形圖。

動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2. 特 點

主機為工控機。

超強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量。

西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個或6個斷口的動態電阻波形、時間、同期。

萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。

可直接使用U盤保存轉移數據。

主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。

儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

1. 使用環境

輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa

溫 度 －10～40℃ 濕 度 ≦80%RH

2. 安全性能

絕緣電阻 ＞2MΩ

介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

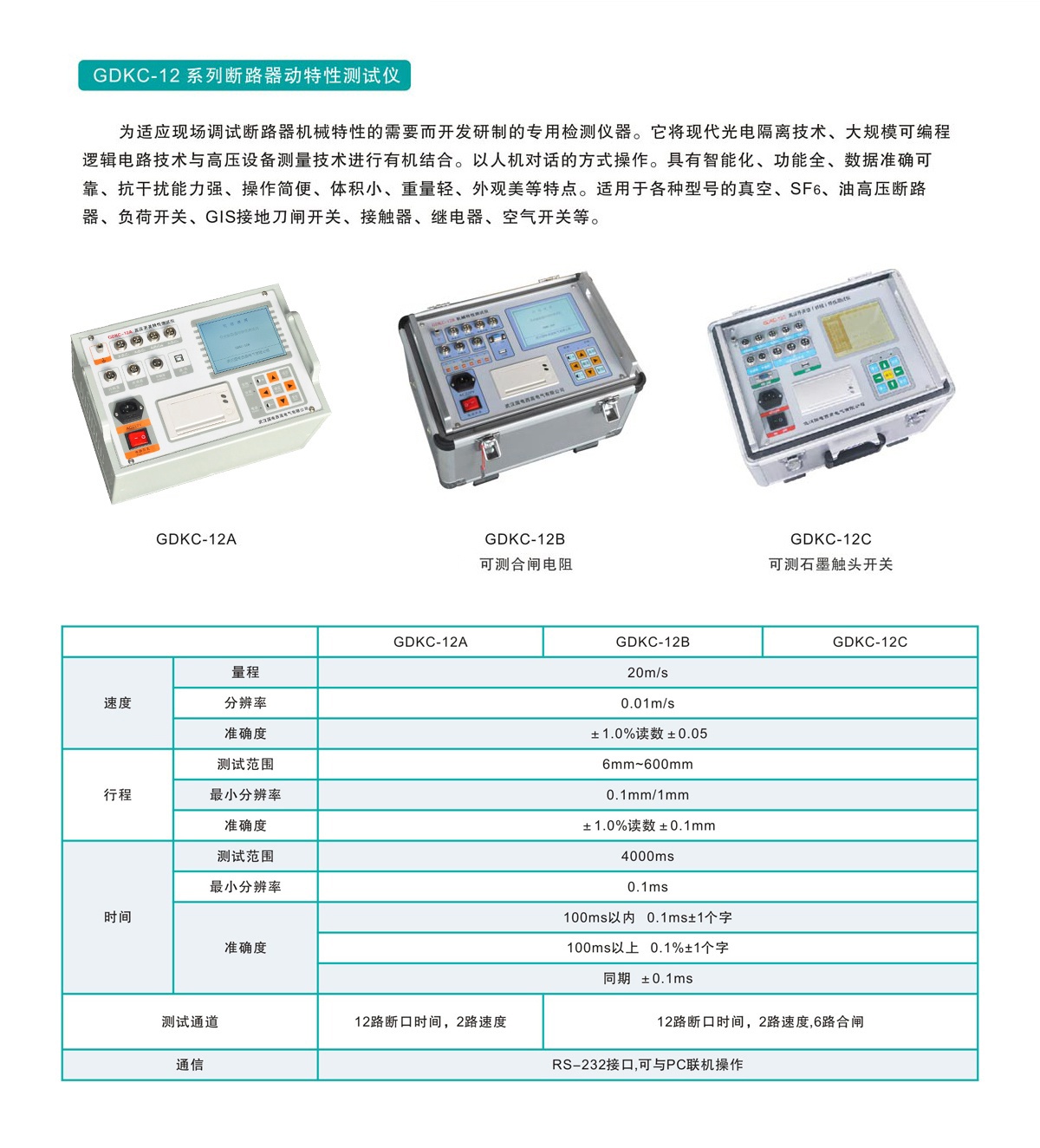

3. 基本參數

時 間： 普 通 開 關：量程 4000.0ms 分辯率0.1ms

誤差 ①100ms以內 0.1ms±1個字

②100ms以上 0.1%±1個字

　　　　 　　 ③同期 ±0.1ms

石墨觸頭開關：量程 4000.0ms 分辨率：0. 1m/s

誤差 ①0.5%±1個字

②同期±0.1ms

速　 度： 量程　20.00m/s 分辯率0.01m/s

誤差　1%±0.1m/s

行 程：

電 流： 量程 20.00A 分辯率0.01A

輸出電源： DC30～250V數字可調/20A（瞬時工作）

計算機接口：①標準RS-232接口 ②U盤接口

外形尺寸： 380mm(L)×300mm(W)×350mm(H)

重　　量： 12kg
