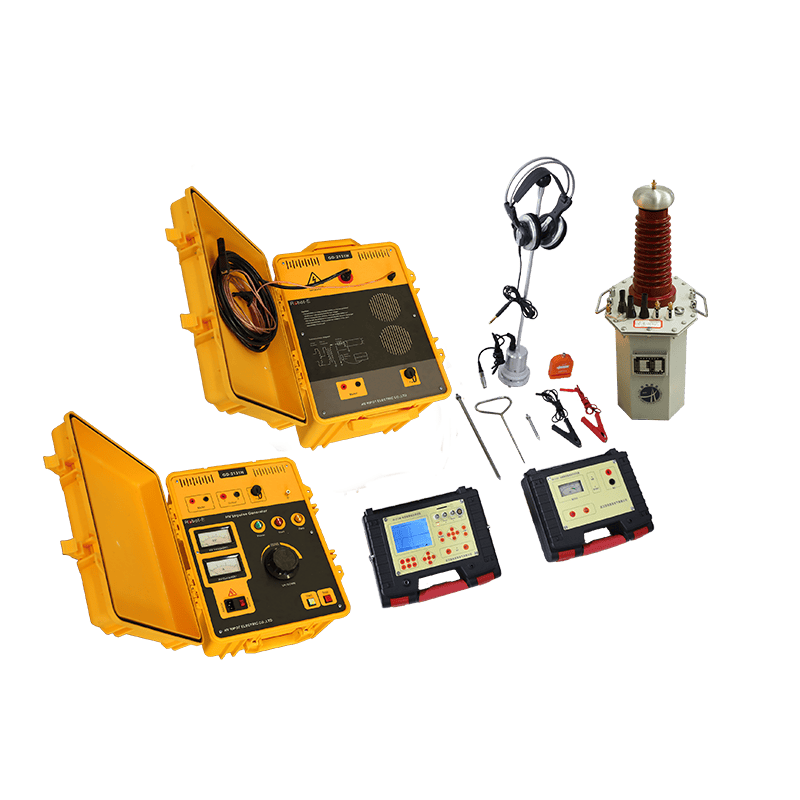

高壓電纜的耐壓試驗標準規程及試驗方法

人看過 0 人點贊

高壓電纜的耐壓試驗標準為保障電纜長期運行的安全性與可靠性制定，是一套嚴謹的技術規范體系，由國際電工委員會、各國國家標準機構及電力行業專業組織牽頭編制。以下從核心標準體系、主要試驗類型及關鍵技術要求方面，對高壓電纜耐壓試驗相關內容進行詳細梳理。

一、核心標準體系

高壓電纜耐壓試驗的標準體系涵蓋國際通用標準、國內國家及行業標準、國外專業行業標準三大類，不同標準針對不同電壓等級、電纜類型及試驗場景作出了針對性規范，形成了完整的技術指導體系。

國際電工委員會（IEC）標準
- 適用于額定電壓 30 kV (Um = 36 kV) 及以上至 150 kV (Um = 170 kV) 擠包絕緣電力電纜及其附件的試驗，有專門對應的規范文件。
- 針對額定電壓 150 kV (Um = 170 kV) 及以上至 500 kV (Um = 550 kV) 的擠包絕緣電力電纜及其附件，制定了專屬試驗標準，也是目前高電壓等級擠包電纜領域的權威國際規范。
- 發布了電纜外護套專項試驗的技術標準，明確外護套試驗的各項要求。
- 高電壓試驗技術通用規范中，對相關定義、試驗基礎要求作出統一規定，為高壓電纜耐壓試驗提供通用技術依據。
中國國家（GB）及行業（DL）標準
- 有國家標準與對應國際擠包絕緣電纜試驗標準相匹配，涵蓋中高壓擠包絕緣電纜的各項試驗要求。
- 針對 110kV、220kV 等更高電壓等級的電纜，制定了詳細的專用國家標準，明確其耐壓及相關試驗的技術參數。
- 電力設備預防性試驗相關行業規程，明確電纜在內的電力設備安裝后、運行中的定期試驗項目及技術要求，是電纜日常運維試驗的重要依據。
- 電氣裝置安裝工程的電氣設備交接試驗國家標準，是電纜安裝完成后開展交接試驗的最高指導文件，規定了交接試驗的核心要求。
- 串聯諧振耐壓試驗裝置的相關標準，為試驗設備的使用和試驗操作提供技術規范。
美國電氣電子工程師學會（IEEE）標準
- 電力電纜現場測試專項指南，是現場耐壓試驗（含阻尼交流振蕩波、超低頻等試驗方式）的重要參考文件，明確現場試驗的操作和技術要求。
- 制定了電纜終端頭的專項試驗標準，針對終端頭的耐壓及相關試驗作出具體規范。

二、主要耐壓試驗類型及核心目的

高壓電纜耐壓試驗主要分為型式試驗、預鑒定試驗、出廠試驗、安裝后 / 交接試驗、預防性 / 例行試驗五大類，其中安裝后交接試驗與預防性試驗是現場應用最廣泛、最關鍵的試驗類型，局部放電試驗常與耐壓試驗配合開展，作為絕緣狀態評估的重要補充手段。

（一）安裝后交接試驗 & 預防性試驗

此類試驗核心目的是檢測電纜在運輸、敷設、安裝環節是否產生損傷，同時精準評估電纜當前的絕緣狀態，是保障電纜投運及持續安全運行的關鍵環節，主要包含直流、交流兩類耐壓試驗方式，其中交流耐壓試驗為當前高壓電纜的主流試驗方法。

直流耐壓試驗
- 作為傳統試驗方法，曾廣泛應用于中低壓油紙絕緣電纜及早期擠包絕緣電纜的耐壓檢測。
- 對于現代交聯聚乙烯絕緣高壓電纜，目前國際、國內主流標準已不推薦甚至禁止使用該方法，因直流電場分布與電纜實際交流運行電場存在差異，易導致絕緣內部產生空間電荷積累，可能對 XLPE 絕緣造成不可逆損傷，且難以有效識別交流電場下的部分絕緣缺陷。
- 國內現行交接試驗標準明確，額定電壓 U0/U 為 18/30kV 及以下的橡塑電纜，可采用直流耐壓試驗替代交流耐壓試驗；更高電壓等級的 XLPE 電纜，需優先選用交流耐壓試驗。
交流耐壓試驗

該方法能最大程度模擬電纜實際運行工況，是當前高壓 XLPE 電纜耐壓試驗的首選和推薦方法，根據試驗電壓頻率及施加方式，分為工頻交流、超低頻、阻尼交流振蕩波三種試驗形式。
- 工頻交流耐壓試驗：借助大容量工頻諧振裝置（如變頻串聯諧振裝置），向電纜施加持續 50Hz 的工頻高壓；試驗電壓和持續時間有明確標準規定，例如 64/110kV 電纜，交接試驗電壓為 1.7U0，持續 60 分鐘，預防性試驗電壓通常為 1.36U0，略低于交接試驗標準。
- 超低頻耐壓試驗（VLF，0.1 Hz）：通過專用 VLF 裝置施加 0.1Hz 的正弦波或余弦方波電壓，主要應用于 10kV、35kV 等中壓電纜的現場耐壓試驗，試驗設備的體積和重量相較于工頻裝置更具優勢，便于現場操作；相關國際標準對該試驗作出詳細規定，試驗電壓通常為 2-3 倍 U0，持續時間 15-60 分鐘。
- 阻尼交流振蕩波試驗（DAC / OWTS）：先對電纜充電，再通過電抗器產生頻率 20-300Hz 的衰減振蕩波，其電場效應與工頻電場接近；該方法所用設備輕便，且兼具耐壓試驗和局部放電檢測雙重功能，相關國際標準明確其試驗電壓峰值通常為 1.5-1.7 倍 U0。
