一、試驗目的
25kV 工頻耐壓試驗主要用于檢驗新安裝交接階段或運行中預防性檢測階段電纜的主絕緣強度，通過模擬電纜在實際運行過程中可能承受的過電壓，排查絕緣內部存在的雜質、氣隙、損傷等缺陷，以此保障電網運行的安全性與可靠性。
二、標準依據
試驗開展主要遵循國家標準 GB/T 3048.8 以及電力行業標準 DL/T 474.4。試驗電壓取值一般為電纜額定電壓的數倍，常規為 2-3 倍 U?，試驗時長設定在 5-60 分鐘區間內，具體參數需嚴格按照對應標準要求執行。
三、工頻定義
工頻即試驗電壓的頻率為 50Hz，與我國電網實際工作頻率保持一致，采用該頻率開展的耐壓試驗，是對電纜絕緣性能最直接、最嚴酷且最具權威性的考驗方式。
四、試驗系統組成
一套完整的 25kV 工頻耐壓試驗系統由主核心設備、輔助及選配設備構成，各設備各司其職，共同保障試驗的順利、精準、安全開展。
（一）主核心設備
-
試驗變壓器：核心作用為將市電升壓至試驗所需的 25kV 高壓，設備容量需根據被測電纜的長度和電容量選配，常見規格為 5kVA、10kVA、20kVA 及更高容量。
-

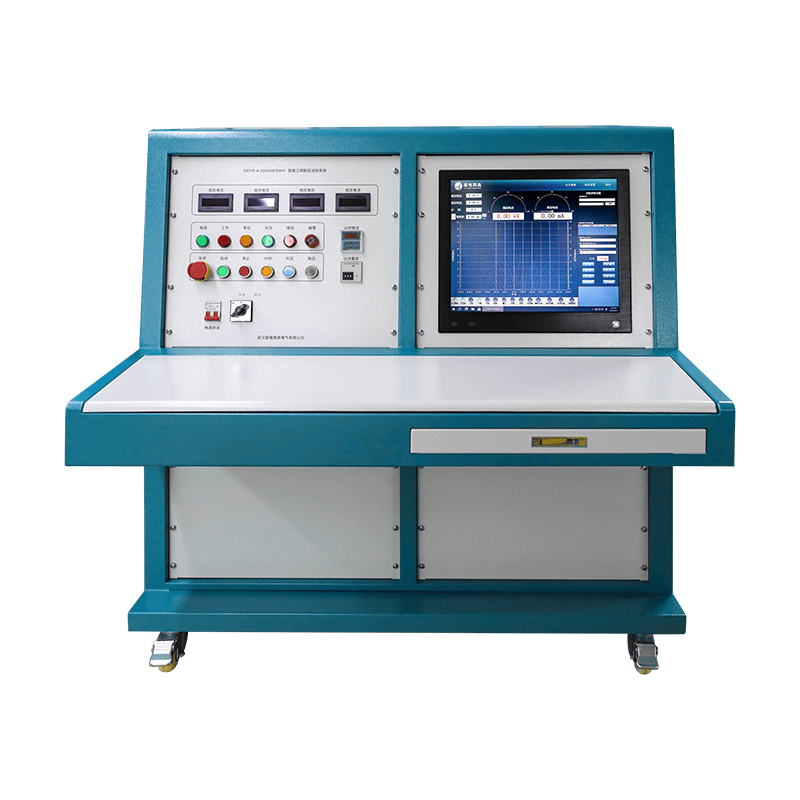

調壓器 / 控制臺：用于對輸入電壓進行平滑、無級調節，從而實現對高壓輸出的精準控制。現階段設備多采用電動調壓器或感應調壓器，傳統舊式設備則多使用自耦調壓器。
-
高壓測量系統：功能是精確測量施加在被測電纜上的高壓數值，主流測量方式包含兩種，一是通過高壓分壓器（電阻式或電容式）搭配低壓儀表進行測量，二是在試驗變壓器低壓側完成測量后，通過變比換算得出高壓數值，該方式需提前完成校準工作。
-
保護系統：是試驗安全的重要保障，集成過流、過壓、零位啟動、緊急急停、安全門連鎖等多重保護功能，全方位規避人員操作和設備運行的安全風險。
（二）輔助與選配設備
-
保護電阻：串聯在高壓回路中，當試品發生擊穿故障時，可有效限制短路電流，保護試驗變壓器與測量設備免受損壞。
-
高壓濾波電容：主要用于優化試驗電壓波形，在對長電纜這類容性負載較大的試品進行試驗時，能有效防止電壓波形畸變和尖峰產生，保證試驗電壓的穩定性。
-
補償電抗器：針對長距離電纜這類電容量極大的試品，其產生的容性電流會大幅增加試驗變壓器的容量需求，將可調電抗器并聯進行諧振補償，可顯著降低對試驗變壓器容量的要求，該原理也是目前主流變頻串聯諧振耐壓試驗系統的核心設計思路，該系統雖名為變頻，輸出頻率仍保持工頻 50Hz。
-
局放檢測系統：屬于高端試驗選配設備，可在耐壓試驗開展的同時同步進行局部放電檢測，實現對電纜絕緣內部微小缺陷的定位，提升試驗檢測的精準度。
五、試驗流程簡述
-
試驗準備：將被測電纜兩端解開并做好隔離處理，清潔電纜接頭；完成試驗設備的布置與接地線的連接，同時設置安全圍欄，做好現場安全防護。
-
接線操作：將試驗設備的高壓輸出端連接至電纜其中一相，將電纜其他相及屏蔽層、鎧裝層進行可靠接地，確保接線規范。
-
參數設置：在控制箱內完成試驗目標電壓、耐壓時長、保護限值等關鍵參數的設定，參數需符合標準及試驗要求。
-
升壓操作：啟動試驗設備，通過自動或手動調節頻率的方式尋找諧振點，隨后逐步升壓至預定的試驗電壓值。
-
耐壓保壓：將試驗電壓穩定在預定值并保持規定時長，保壓期間需密切監視電壓、電流數值，確認其是否保持穩定。
-
試驗評估：若耐壓保壓階段，電纜無擊穿、無閃絡現象，且電流無異常增大情況，判定該相電纜試驗合格。
-
換相復測：完成一相檢測后，先對設備降壓、對電纜充分放電并接地，再更換測試相，重復上述接線、參數設置、升壓、耐壓、評估步驟，直至完成電纜三相的全部試驗。
六、安全注意事項
-
試驗開展必須嚴格執行電力安全相關規程，現場設置明顯的安全警戒區域，并安排專人全程監護。
-
試驗開始前和試驗結束后，必須對被測電纜及試驗設備進行充分放電，并做好接地處理，防止殘余電荷引發安全事故。
-
試驗操作人員需經過專業系統的培訓，充分熟悉試驗設備的操作方法和試驗整體流程后，方可開展操作。
-
試驗過程中需關注環境因素影響，針對濕度、污穢等可能影響試驗結果和安全的環境條件，必要時采取對應的防護和改善措施。
