一、裝置核心組成

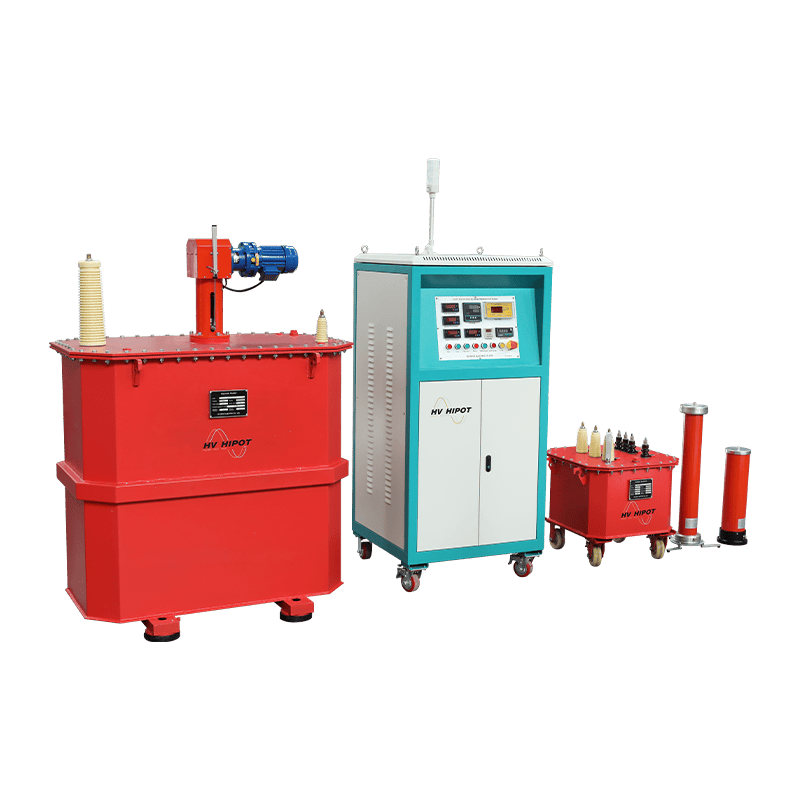

一套標準的工頻耐壓成套試驗裝置由核心功能部件、保護及輔助部件構成，各部件協同配合，實現高壓絕緣強度試驗的完整操作。
（一）核心功能部件
-
試驗變壓器
作為裝置的核心部件，核心作用是將市電（220V/380V）升壓至試驗所需高電壓等級（如 50kV、100kV、200kV 等），依據絕緣方式可分為三類：
-
油浸式：容量大、散熱性能優異，適用于大功率、高電壓要求的固定實驗室場景；
-
干式：重量輕、便于移動，無滲漏風險，適配現場試驗場景，容量通常相對較小；
-
充氣式：內部充入 SF6 等惰性氣體，絕緣性能佳、設備體積小，且更具環保性，是當前的主流應用類型。
-
調壓器
用于平滑、連續調節試驗變壓器初級側輸入電壓，以此精準控制高壓側輸出電壓，主要類型包括：
-
自耦調壓器：結構簡單、經濟性好，適配小容量試驗裝置；
-
電動柱式調壓器：調壓范圍廣、電壓波形畸變小、承載容量大，是多數成套裝置的優選類型；
-
電子式調壓器（晶閘管調壓）：無機械觸點，電壓調節速度快，支持遠程精密控制，造價相對較高，使用中可能引入諧波。
-
測量系統
核心作用是精準測量試驗過程中施加的高電壓，主要分為兩種測量方式：
-
高壓測量回路（直接測量）：在試驗變壓器高壓繞組末端串聯標準高壓分壓電阻或電容，通過測量低壓臂電壓，按比例換算得到高壓實際值，是精度最高的測量方法；
-
低壓測量（間接測量）：通過測量試驗變壓器初級側電壓，結合設備變比估算高壓值，該方法精度較低，測量結果受變壓器負載、磁化特性影響，一般僅作參考使用。
-
控制系統
作為裝置的控制核心，通常集成于控制箱或控制臺中，整合試驗過程的各類控制、顯示、保護功能，具體包含：
-
調壓器驅動電機的啟停控制模塊；
-
電壓、電流監測顯示儀表（數字式 / 指針式）；
-
過流、過壓、零位等多重保護電路；
-
試驗時間設定與監控的計時器；
-
提示試驗運行狀態的聲光報警裝置。
（二）保護與輔助部件
-
保護電阻：串聯在高壓輸出回路中，核心作用是試品擊穿時限制短路電流，保護試驗變壓器與測量系統；
-
球隙器：過電壓保護裝置，預先設定略高于試驗電壓的擊穿閾值，當試驗中出現意外過壓時，球隙擊穿放電，實現試品保護；
-
限流電阻：與球隙器串聯使用，用于限制球隙器的放電電流；
-
接地系統：保障裝置所有設備外殼及非帶電部位可靠接地，從根本上保護試驗人員人身安全與設備運行安全。
二、裝置選型原則
工頻耐壓成套試驗裝置的選型需綜合考量試驗需求、使用場景、設備參數等因素，確保試驗過程的有效性、安全性與經濟性，核心選型依據為以下關鍵參數與需求：
1. 額定輸出電壓 (kV)
額定輸出電壓是裝置選型的核心參數，裝置最高輸出電壓必須高于試驗所需的最高電壓值。
-
標準依據：根據國家標準（如 GB/T 16927、DL/T 474 等）或行業相關標準，確定被測試設備的工頻耐壓試驗標準值；
-
安全裕量：選型時建議預留 15%-20% 的安全裕量，避免試驗過程中因電壓波動影響試驗結果。
2. 額定容量 (kVA)
額定容量決定裝置的帶負載能力，對電纜、長母線、大型發電機等電容性試品的試驗尤為關鍵。
-
計算公式：P = U2 × ω × Cx × 10?3 (kVA)
其中，P 為裝置所需額定容量 (kVA)，U 為試驗電壓 (kV)，ω 為角頻率（2πf，工頻 f=50Hz），Cx 為試品的電容量 (μF)，可從設備出廠報告獲取或通過實際測量得到；
-
估算方法：若無法獲取試品精確電容量，可參考同類設備的經驗值，電容電流較大的試品必須通過公式精確計算容量，避免因容量不足導致試驗電壓無法升至預定值；
-
通用選型參考：開關、絕緣子等小電容試品，可選擇 1~5kVA 的裝置；長電纜、GIS、變壓器等大容量試品，需選擇 25kVA 及以上規格的裝置。
3. 電源類型
根據試驗現場的供電條件選擇，分為單相（220V）和三相（380V）輸入兩種類型，大容量的試驗裝置通常需要三相電源供電。
4. 使用環境
根據裝置的使用場景確定設備類型，兼顧移動性與使用性能：
-
固定實驗室：可選擇油浸式或充氣式設備，此類設備容量大，滿足實驗室高功率、高電壓的長期試驗需求；
-
現場移動試驗：優先選擇干式或充氣式的便攜式工頻耐壓試驗裝置，此類設備重量輕、體積小，適配現場復雜的使用環境，便于運輸與操作。
5. 功能與智能化需求
根據試驗的頻率、標準要求與效率需求，選擇對應功能等級的裝置：
-
基本型：具備手動調壓、指針表計顯示、機械計時功能，可滿足基礎的工頻耐壓試驗需求，適配試驗頻率較低、要求相對簡單的場景；
-
智能型：基于微機控制，配備彩色觸摸屏，支持電壓自動升壓、計時、降壓，可自動記錄、判斷試驗結果，具備試驗報告的存儲與打印功能，同時集成完善的保護與安全聯鎖功能；適配試驗頻率高、標準要求嚴格的實驗室，可有效提升試驗效率與結果的可靠性。
