變壓器測試儀器可依據測試對象與測試目的進行多維度分類，其中按測試項目劃分是最常用的分類方式，具體類別及對應儀器功能如下：
一、絕緣特性測試儀器
此類儀器核心用于評估變壓器主絕緣與縱絕緣的運行狀況，核心儀器及功能包括：
-
絕緣電阻測試儀：測量變壓器繞組間、繞組對地的絕緣電阻，以此判斷絕緣是否受潮，或是否存在貫穿性缺陷。
-
介質損耗因數測試儀：測量變壓器套管和繞組的介質損耗因數、電容量，該指標是判斷絕緣材料老化、受潮的靈敏依據。
-
直流電阻測試儀：測量變壓器繞組的直流電阻，用于檢查繞組導線焊接質量、分接開關接觸狀況、繞組匝間是否短路，以及引線連接是否良好。
-
吸收比 / 極化指數測試儀：多作為絕緣電阻測試儀的高級功能模塊，通過計算不同時間點的絕緣電阻比值，更精準地判斷絕緣受潮情況。
二、變比與電壓矢量測試儀器
此類儀器用于驗證變壓器電壓變換、相位調節的核心功能，核心儀器及功能包括：
-
變比測試儀：精確測量變壓器電壓比，檢查分接開關各檔位調節是否準確，同時判斷繞組是否存在匝間短路問題。
-
接線組別測試儀：驗證變壓器實際接線組別是否與銘牌標注要求一致。
三、空載與負載特性測試儀器
此類儀器用于測量變壓器基礎性能參數及運行損耗，核心儀器及功能包括：
-
空載損耗測試系統：在變壓器一側繞組開路、另一側施加額定電壓的工況下，測量變壓器的空載電流與空載損耗（鐵損）。
-
負載損耗測試系統：在變壓器一側繞組短路、另一側通入額定電流的工況下，測量變壓器的負載損耗（銅損）與阻抗電壓。
-
電能質量分析儀 / 功率分析儀：常作為空載、負載損耗測試系統的核心測量單元，用于精確測量電壓、電流、功率、功率因數等關鍵電參數。
四、繞組變形測試儀器
此類儀器專用于診斷變壓器遭受短路電流沖擊、運輸震動后，內部繞組是否出現機械位移、扭曲、變形等問題，主流儀器為頻率響應分析法繞組變形測試儀，通過對比繞組在不同頻率下的響應曲線，判斷繞組是否發生變形。
五、油務試驗儀器
此類儀器適用于油浸式變壓器，針對變壓器絕緣油的性能開展檢測，核心儀器及功能包括：
-
油介電強度測試儀：測量絕緣油的擊穿電壓，判斷絕緣油的絕緣強度是否達標。
-
微量水分測試儀：精準測量絕緣油中的微量水分含量，評估油質受潮程度。
-
氣相色譜分析儀：分析絕緣油中溶解氣體的成分及含量，是診斷變壓器內部潛伏性故障（如過熱、局部放電）的有效手段。
六、綜合性及高壓試驗儀器
此類儀器主要用于對變壓器進行最終的絕緣強度考核，同時集成多項測試功能提升檢測效率，核心儀器及功能包括：
-
超低頻高壓發生器 / 交流耐壓測試系統：對變壓器施加高于額定電壓的工頻交流電壓，考核變壓器主絕緣的耐壓強度。
-
直流高壓發生器：用于開展變壓器直流耐壓試驗與泄漏電流測試，評估絕緣性能。
-

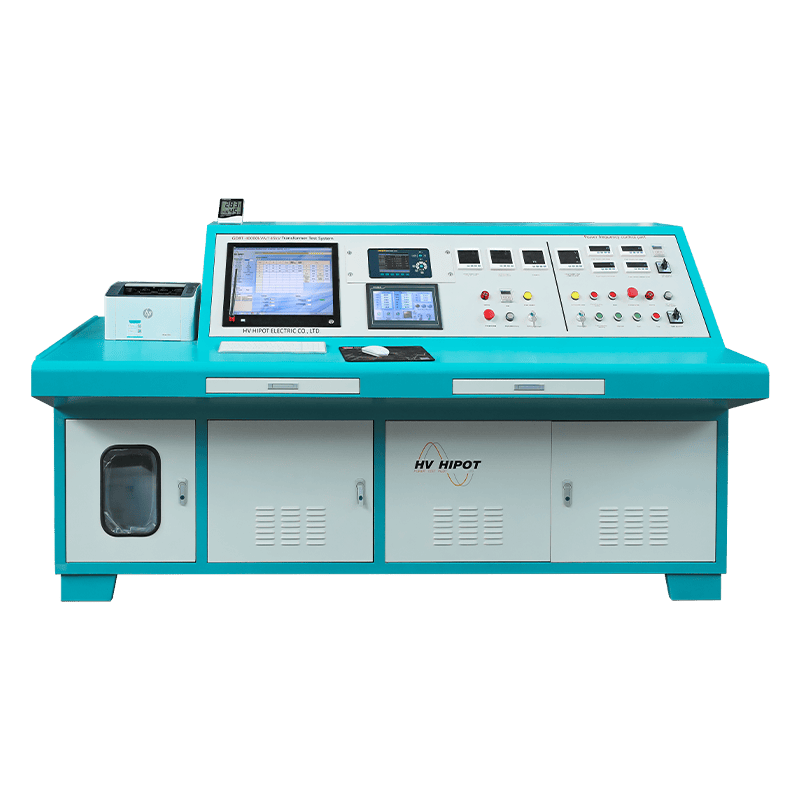

綜合測試臺：集成變比、直流電阻、匝間檢測等多種測試功能，實現變壓器多項目的一體化檢測，提升測試的自動化程度與檢測效率。
