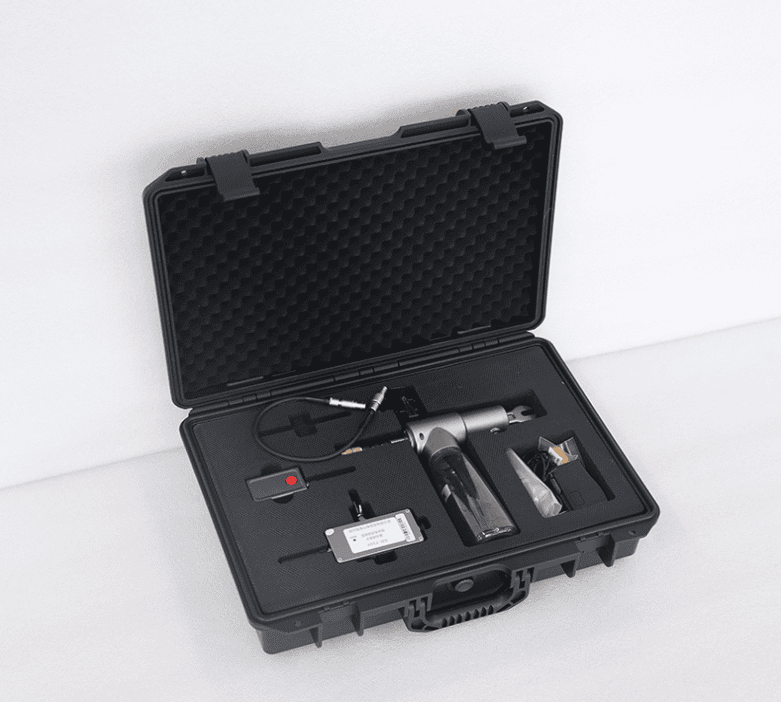

GD-710復合絕緣子憎水性測試裝置是采用噴水分級法，電動噴水裝置通過無線遙控，對絕緣子傘裙進行精確定量水霧噴灑；配套數碼攝像機同步采集傘裙表面高清圖像，最終通過分析軟件完成數據解析與等級判定，為絕緣子憎水性能評估提供科學、可靠的檢測依據。適用于架空線路、變電站及各類電氣設備用復合絕緣子傘裙與傘套材料的憎水性測量，同時兼容覆蓋 RTV 涂料的瓷絕緣子憎水性檢測。
遵循技術標準
GB/T 24622-2022《絕緣子表面憎水性測量導則》
GB/T 19519-2014《架空線路絕緣子 標稱電壓高于1000V交流系統用懸垂和耐張復合絕緣子 定義、試驗方法及接收準則》
DL/T 1000.3-2015《標稱電壓高于1000V架空線路用絕緣子使用導則 第3部分：交流系統用棒型懸式復合絕緣子》
DL/T 1474-2021《交、直流系統用高壓聚合物絕緣子憎水性測量及評估方法》
功能特點
1. 采用先進數字圖像處理技術，提取憎水性圖像核心特征，量化計算水珠 / 水跡的形狀因子與面積占比，判定復合絕緣子憎水性狀態。
2. 采用無線遙控控制噴水單元，自動實現快速精準的霧化噴水，從操作端與高壓設備隔離，保障人員安全。
3. 配備高清攝像模塊采集絕緣子表面憎水性圖像，分析系統依據圖像特征自動運算，精準判定憎水等級。
4. 可自動精準判定憎水等級、完整記錄每次檢測的全量數據與圖像、支持單條及整串絕緣子檢測記錄的快速查詢。
5. 支持帶電檢測各類復合絕緣子，并可檢測硅橡膠材質及 RTV涂層材料的憎水性。
6. 無線遙控性能卓越，信號穿透力強，具備優異的抗干擾能力，適配復雜現場環境。
|
測試方法 |
噴水分級法（HC分級法） |
|
|
電動噴水裝置 |
工作頻段 |
2.4G |
|
遙控距離 |
＞100m |
|
|
接收角度 |
360° |
|
|
流 量 |
0.6L/min@3bar |
|
|
噴流角度 |
30°@3bar |
|
|
噴射角度 |
50-80° |
|
|
單次噴水量 |
0.7mL～1mL |
|
|
單次測量噴水次數 |
25次 |
|
|
總噴水量 |
17～25mL |
|
|
儲水瓶容量 |
250ml |
|
|
供電電源 |
12V 2000mAh鋰電池，單次充電可保證裝置連續噴水2小時，能夠完成100次以上測量 |
|
|
遙控供電電源 |
1節3.6V鋰電池 |
|
|

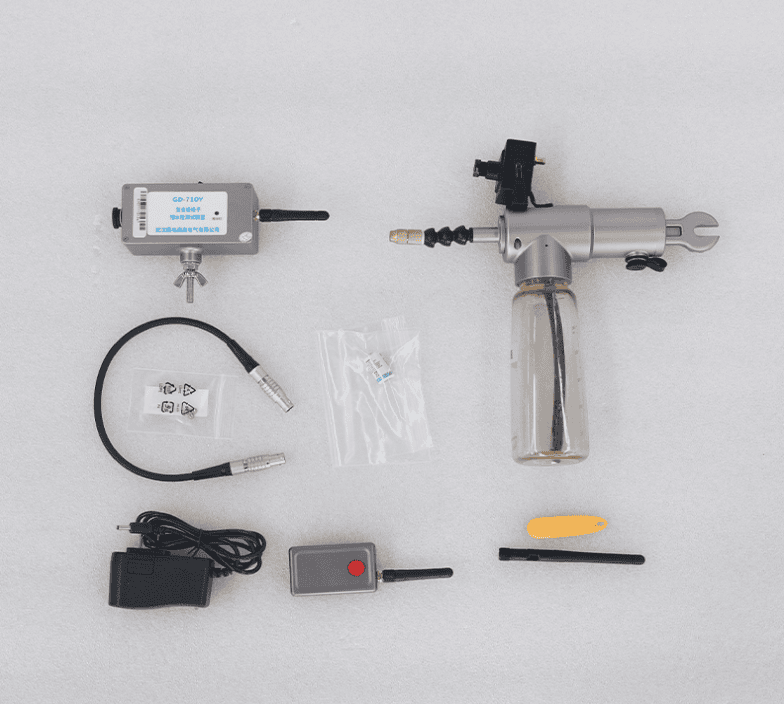

組成結構 |
控制主機、萬向頭、儲水瓶、活動噴嘴組成 |
|
|
取照裝置 |
取像終端 |
專用攝像頭 |
|
像素 |
800萬 |
|
|
圖片格式 |
JPEG |
|
|
天線 |
定向，不可折彎，5dB全向增益 |
|
|
終端固定方式 |
可調萬向卡件 |
|
|
通訊方式 |
WiFi熱點、無線連接 |
|
|
傳輸距離 |
50米以內 |
|
|
活動角度 |
上下可微調 |
|
|
憎水性分析軟件 |
對噴水后的圖像進行處理，進而判斷圖象中水珠形狀所代表的靜態接觸角和絕緣子的憎水等級，支持人工和自動分析。 |
|
|

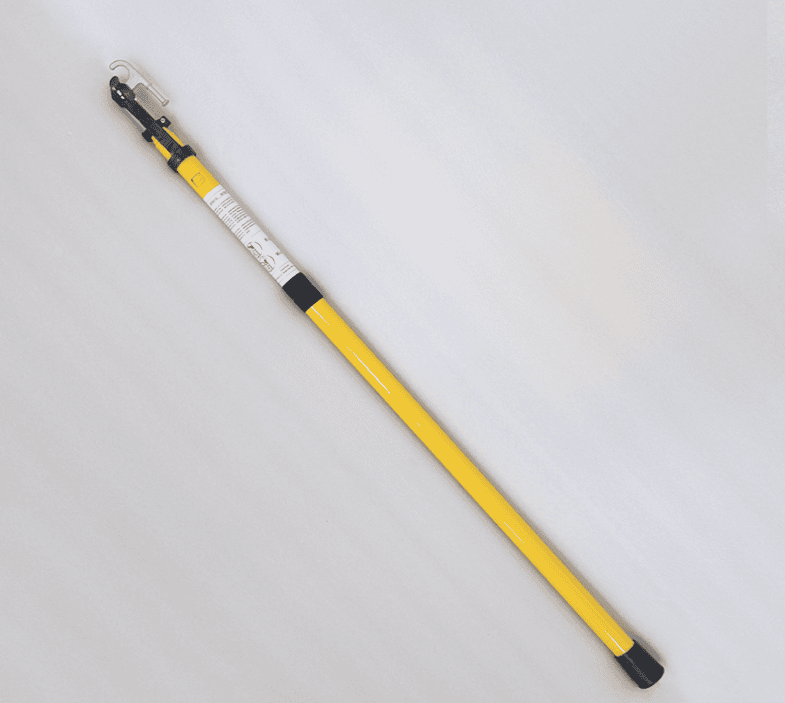

絕緣操作桿 |
規格 |
環氧樹脂 |
|
長度 |
伸縮式絕緣桿，總長4.5m |
|
|
環境條件 |
環境溫度0℃～40℃；風力＜4級 |
|
